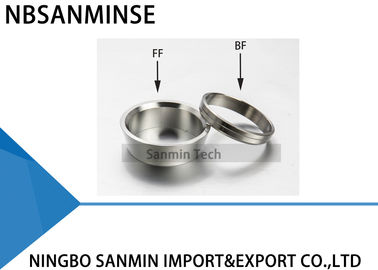

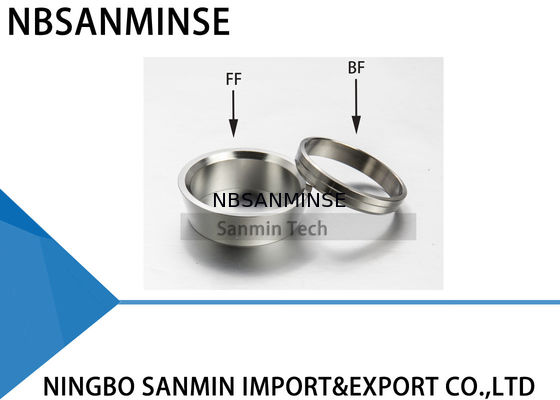

FF Ön Yüksük Tipi Paslanmaz Çelik 316L Boru Bağlantı Parçası Tesisat Bağlantı Parçası Yüksek Kalite Sanmin
Boru Bağlantı Parçaları Açıklama
Boru bağlantı parçası, boruyu hem sızdırmaz hale getirmek hem de kavramak için kullanılan bir mekanizmadır. Bu tür bir bağlantı parçasının mekanik avantajı ve geometrisi sızdırmaz bir montaj oluşturur.
Montaj için, boruyu bağlantı parçası gövdesinin omzuna dayanana kadar tam montajın içine yerleştirin. İki yüksük, somunu saat yönünde döndürerek oluşturulan mekanik kuvvet kullanılarak somun ve bağlantı parçası gövdesi arasına doğru itilir. Arka yüksük, ön yüksüğün gövdenin konik ağzına doğru kuvvetle itildiği konik arkasına doğru itilir.
Arka yüksük, ön yüksüğü gövdenin konik yüzeyinde tam yüzeyli bir conta oluşturmak üzere dışarı çekerken boru üzerinde radyal olarak içeri doğru sıkılır.
Somunun el sıkma konumundan 1-1/4 turu, sızdırmazlık elemanlarının tutarlı bir şekilde sürülmesini sağlar. Bu, yüksek basınç ve ultra yüksek vakum koşullarına karşı etkili bir sızdırmazlık sağlar.
Kurulum Talimatları
Bağlantı parçaları monte edilmiş ve elle sıkılmış olarak tedarik edilir. Kullanımdan önce sökme, kir veya diğer parçacıkların girmesine izin verebilir
1. Boruyu bağlantı parçasına takın
Borunun bağlantı parçası omzuna sıkıca dayandığını ve somunun elle sıkıldığını kontrol edin. Bu noktada, uzanan altıgen üzerine bir çizgi işareti çizilmesi önerilir. Bu işaret, başlangıç noktası ve uygun çekme için bir gösterge görevi görecektir.
2 Somunu sıkın
1/4 inç (6 mm) ve üzeri için somunun 1-1/4 turu gereklidir (Bkz. Şekil A)
3/16 inç (4 mm) ve altı için somunun 3/4 turu gereklidir (Bkz. Şekil B)
Yeniden Montaj Talimatları
Bağlantılar, sızdırmazlık kaybı olmadan tekrar tekrar sökülüp takılabilir.
1. Sökmeden önce, somunun bağlantı parçası gövdesine göre konumunu işaretleyin.
2. Yeniden monte etmek için, somunu orijinal konumuna sıkmak için bir anahtar kullanın.
3. Hafif bir tork artışı hissedilene kadar anahtarla hafifçe sıkın.
Boru Taşıma
Borudaki çizikler sızıntılara neden olabilir. Bu nedenle, sızıntı riskini azaltmak için boruyu dikkatli bir şekilde tutmak önemlidir.
Alınması Gereken Bazı Önlemler
1. Borular yere sürüklenmemelidir.
2. Borular, özellikle büyük dış çaplı borular söz konusu olduğunda, bir boru rafından dışarı sürüklenmemelidir.
Bakır Boru
Bir rulodan bakır boru kullanılıyorsa, borunun ucunu tutun ve borunun düz bir yüzeye oturmasını sağlayarak ruloyu dışarı doğru döndürün.
Boru Muayenesi
Kullanım: Bu bir "Geçmez" Mastarıdır ve aşağıdaki gibi kullanılmalıdır:
Aşağıdaki talimatlara göre bağlantı parçasını yapın: 1/4 inç (6 mm), 3/8 inç, 1/2 inç (12 mm) - elle sıkmadan 1-1/4 tur yapın. Uygun boyuttaki mastarı kullanarak somun ve gövde arasındaki boşluğu kontrol edin. Mastar boşluğa kolayca giriyorsa, mastar boşluğa giremeyene kadar somunu daha fazla sıkın
Yüksek Güvenlik
Şiddetli koşulların ve yüksek basıncın olduğu uygulamalarda aşağıdaki kurulum prosedürlerini öneririz:
1. Somunun elle sıkıldığını kontrol edin
2. Boru (Omuza kadar) yerleştirin
3. Boru serbestçe dönmeyene kadar somunu bir anahtarla çevirin.
4. Somunun konumunu işaretleyin.
5. Somunu 1-1/4 tur çevirin.
Bu yöntem, boru dış çapı minimum toleransta olsa bile, yüksüklerin 1-1/4 tur boyunca boru ile temas halinde olmasını sağlar.
Maksimum bağlantı parçası güvenilirliğini ve performansını sağlamak için, her uygulama için boru seçimi yapılırken büyük özen gösterilmelidir.
Neden Bizi Seçmelisiniz
1: Her ürün ve tam seri pnömatik ürünler için çeşitli stiller.
2: Numune siparişi ve küçük miktarlı sipariş kabul edilebilir.
3: Özel isteğinize göre özelleştirme.
4: Ücretsiz ürün bilgisi sağlayın.
5: Hızlı sevkiyat için büyük stok.
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımıztam konteynerli otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı arıtma, solenoid valf, hava valfi, motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ bağlantı parçası, basınç göstergesi vb.
S:Ne tür ürünler yapabilirsiniz?C: Birçok çeşit paslanmaz çelik yapabiliriz
,pirinç, alüminyum malzeme işleme.yüksek basınçlıValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla yapılabilir mi?
C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka malları sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? C: Evet, normalde ürünler bir yıl kalite garantilidir.
S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve sıkıldığında iç ve dış dişler giderek sıkılaşır. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır. G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafanın sıvıya girmesi, valf çekirdeği ve yay sorunu,
ortamsıcak, ağır titreşim vb. S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
| Yüksek Sıcaklık Ortamı Önlemleri |
Aşırı Soğuk Ortam Önlemleri |
Contalar |
| Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
Yağlama |
| Yüksek sıcaklık sentetik gres (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme Arıtma |
| Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiy noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
Metal Bileşenler |
| Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
Kontrol Bileşenleri |
| Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Kurulum |
| Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
