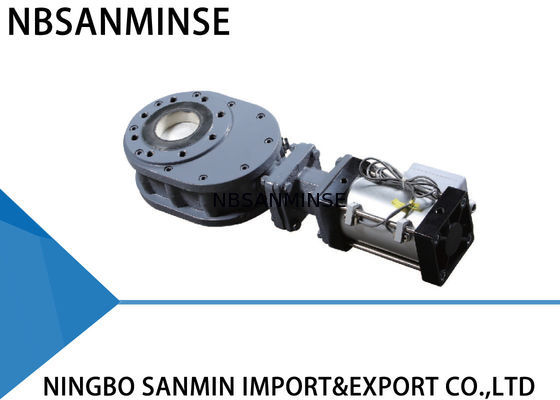

Çıkışlı Çift Diskli Valf, Çift Diskli Valf ISO9001 Sertifikası

Çıkışlı Çift Diskli Valf, Çift Diskli Valf ISO9001 Sertifikası

Outlet Double Disc Valve , Double Disc Gate Valve ISO9001 Certification

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: SMWZ644 (1) -10 (2) -DNA-C

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 pc
Fiyat: Negotiation
Ambalaj bilgileri: Plastik Torbalar, Kutular, Karton, Palet veya Müşteri Tavsiyesi Olarak
Teslim süresi: Anlaşma
Ödeme koşulları: L/c, T/T, Western Union
Yetenek temini: Anlaşma
Şimdi başvurun
Detaylı ürün tanımı
Anma Basıncı: 1,0 (MPa) Kaçak test basıncı: 1,1 (MPa)
Sıcaklık: ≤200 ℃ En fazla test basıncı: 1,5 (MPa)
DN: 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 Vana gövdesi: dökme demir

Çıkışlı Çift Diskli Valf, Çift Diskli Valf ISO9001 Sertifikası


Ana performans

WZ644-10Q modelinde çift diskli vana çift diskli bir sızdırmazlık kullanır ve sızdırmazlık yüzeyleri aşınmaya dayanıklı alaşımdan veya seramikten yapılır. Conta% 100 hava sızdırmazdır ve vana özellikle uygulamalarda uzun servis ömrü sağlar. Sonuç olarak, genel sistem güvenilirliği çarpıcı biçimde arttırılmıştır.

Çalışma performansı

Üst silindir portuna hava girdiğinde, piston çubuğu çift diski aşağı iter ve valf kapalıdır. Alt silindir portuna hava girdiğinde, piston kolu çift diski yukarı iter ve valf açılır. Diskler ve conta halkası arasına yerleştirilen sıkıştırma yayı, diskleri conta halkasına karşı zorlar ve ayrıca, parçaların ısıl genleşmesini ve büzülmesini dengelemeye yardımcı olan ve her koşulda hava geçirmez bir sızdırmazlığı sağlayan disklerin dikey hareketini sağlar. Vanayı çalıştırırken çift disk, sızdırmazlık yüzeylerini kucaklamak ve cilalamak için döner. Ürün vana içinden aktığında, iç odaya giren herhangi bir malzeme girdaplı akış hareketi ile giderilir. Bu nedenle, vana kendi kendini temizler. Yerinde temiz performans sağlamak için ek hava tahliyesi sağlanabilir. Tüm bu özellikler, vana için uzun bir hizmet süresi garanti eder ve sisteminizin güvenilirliğini arttırır.

Uygulamalar

Kömür yakıtlı enerji santralleri, eriticiler, demir çelik fabrikaları, ilaç ve kimya endüstrilerindeki toz, toz ve granül ürünler.

Teknik parametreler

Maksimum Çalışma Basıncı: 1.0MPa

Maksimum Test Basıncı: 1.5MPa

Çalışma Sıcaklığı: < 200 ℃

Kaçak Test Basıncı: 1.1MPa

Kurulum ve uygulama

1. Kurulumdan önce, pnömatik aktüatörün kırılma ve içbükey gibi kusurlardan arınmış olduğundan emin olun.

2. Bağlantı flanşının, yapısal uzunluğun, maksimum çalışma basıncının ve nominal çapın gereksinimlere uygun olduğundan emin olun.

3. Kurulum sırasında, orijinal olarak bağlanan saplamaları ve somunları yeniden ayarlamanıza izin verilmez. Koaksiyel olmak üzere iki boru hattının merkezini ve vana çapını hizalayın. Flanş yüzeyini düz tutun. Cıvatayı sıkmak için düzenli olarak kuvvet uygulayın.

4. Kurulumdan sonra, vananın normal olarak açılıp kapanabileceğini görmek için üst ve alt silindir portlarından hava verin.

5. Varsa güvenilir bir şekilde bağlanıp bağlanmadığını, parametresine erişim güç kaynağına uyup uymadığını ve tam açılma ve tam kapanma koşullarında doğru çalışıp çalışmadığını görmek için kontrol anahtarını (varsa) yanaktan çekin.

Sorun giderme yöntemi

sorunlar Sebeb olmak Sorun giderme yöntemi
Sızdırmazlık yüzeyinde sızıntı Disk ile sızdırmazlık yüzeyi arasındaki kir Kir kaldırmak
Halka çiftlerinin sızdırmazlığında hasar Onarın veya değiştirin
Flanş bağlantısında kaçak Cıvata düzensiz vidalanmıştır Cıvatayı eşit şekilde vidalayın
Flanş yüzeyinde hasar Flanş yüzeyini onarın
Ara parçanın hasar görmesi Ara parçayı değiştirin
Valf doğru açılamıyor veya kapanmıyor Toz birikintisi Düzenli olarak tozu temizleyin
Yetersiz hava basıncı, ciddi sızıntı Hava besleme boru hattını onarın
Pnömatik komponentler eskimiş ve etkinlik kaybına uğramıştır. Hasar görmüş bileşenleri değiştirin
Salmastra kutusu sızıntısı Dolma yaşlı ve ciddi yıpranmış Dolguyu değiştirin

Kurulum boyutu, anahat çizme

Model (Bir dizi) DN L d K D 'H nM 2-bir
WZ644-10Q-40 40 120 84 110 150 443 4-M16 2-G1 / 4
WZ644-10Q-50 50 120 99 125 165 463 4-M16 2-G1 / 4
WZ644-10Q-65 65 120 118 145 180 528 4-M16 2-G1 / 4
WZ644-10Q-80 80 120 132 160 195 558 8-M16 2-G1 / 4
WZ644-10Q-100 100 120 156 180 215 601 8-M16 2-G1 / 4
WZ644-10Q-125 125 160 184 210 250 730 8-M16 2-G3 / 8
WZ644-10Q-150 150 160 211 240 285 798 8-M16 2-G3 / 8
WZ644-10Q-175 175 160 241 270 315 894 8-M16 2-G3 / 8
WZ644-10Q-200 200 160 266 295 340 958 8-M16 2-G1 / 2
WZ644-10Q-225 225 160 294 325 370 1028 12-M20 2-G1 / 2

Ana Parçalar ve Malzemeler

madde isim Malzeme madde isim Malzeme
1 Valf gövdesi Eğilebilir Demir 5 T parçasının bağlanması Çelik döküm
2 Yan vana gövdesi Eğilebilir Demir 6 Uç kapağı 45 # Çelik
3 Conta bileziği Karbon çeliği + özel alaşımlı 7 Bağlama boyun Hodular dökme demir
4 dise Karbon çeliği + özel alaşımlı 8 Pnömatik aktüatör alüminyum Alüminyum silindir
