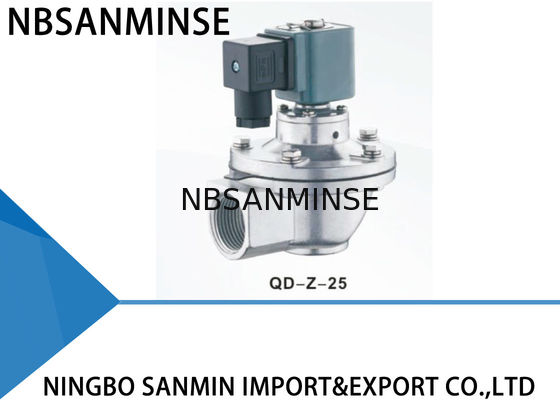

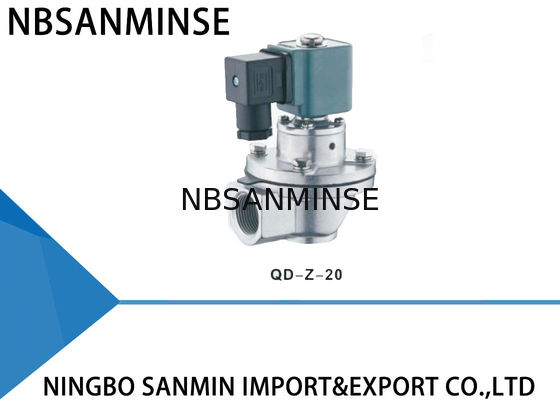

QD - Z - 20 / 25 Serisi Elektromanyetik Darbe Vana GOYEN Değiştirme Dik Açılı Hava Toz Korumalı Vana 3 / 4 ", 1 "
Kullanım
Elektromanyetik vana (diyaframlı vana olarak da adlandırılır), darbe torba filtresinin toz temizleme sistemindeki basınçlı hava için "anahtar"dır. Darbe jet kontrol cihazının çıkış sinyalleri tarafından kontrol edilir, torba evinin direncini belirlenen aralıkta tutmak için torba hücrelerini hücre hücre temizler ve böylece torba evinin işleme fonksiyonlarını ve toz toplama verimliliğini garanti eder.
Z tipi elektromanyetik darbe vanaları, giriş ve çıkış arasındaki 90 derecelik açıyla dik açılı bir vanadır. Bu, gaz kubbesi ve torba evi üfleme borusu arasındaki kurulum bağlantısı için uygundur ve gereksinimleri karşılayan iyi bir hava akışı ve toz temizleme darbeleri sağlar.
Çalışma Prensibi
Darbe jet kontrol cihazından gelen elektriksel sinyaller, elektromanyetik darbe vanasının armatürünü hareket ettirir. Arka gaz hücresinin hava kaçışı açılır ve arka torba gaz hücresi hızla basıncını kaybeder, böylece diyafram geri hareket eder ve basınçlı hava vana çıkışından üflenir. Elektromanyetik darbe vanası "açık" duruma geçer.
Malzeme Yapısı
| Gövde |
ADC12 döküm |
| Armatür |
430FR paslanmaz çelik |
| Diyafram |
Nitril veya viton |
| Yay |
321 Paslanmaz çelik |
| Bağlantı Elemanları |
302 Paslanmaz çelik |
Tüm vanalar için iyi kalitede membranlar seçilmeli ve kullanılmalı, her üretim prosedüründe her parça kontrol edilmeli ve tüm prosedürlere uygun olarak montaj hattına konulmalıdır. Her bitmiş vana elektriksel üfleme testi yapılacaktır.
Yaygın arıza ve sorun giderme
| Kullanım süresi |
Arıza belirtileri |
Olası Neden |
Sorun Giderme |
| Kurulum ve devreye alma sırasında |
Vanaların tamamı açılamıyor, ancak öncü kısım hareket ediyor. |
Gaz kubbesi basıncını çok düşük olup olmadığını kontrol edin. |
Sızıntıyı kontrol edin |
| Bazı vanalar çalışmıyor, ancak diğerleri normal. |
Vana bobin bağlantısını ve bobini kontrol edin |
Aksesuarları değiştirin |
| Vanaların tamamı kapanmıyor. Sızıntı var. Gaz kubbesi oluşturmanın bir yolu yok. |
Y-vana. Aynı gaz kubbesi için bazı vanalar sızdırıyor, bu da tüm vanalar için sızıntıya neden oluyor. |
Sızıntıyı kontrol edin |
| Z-vana. Vana girişi ve üfleme namlusu ters takılmış. |
Yeniden takın |
| Bazı vanalar kapanmıyor. Sızıntı var. |
Membran üzerinde kir veya kalıntı var, hareketli demir çekirdeği tıkıyor. |
Membranı temizleyin ve membranının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeğini ve hava kilidini kontrol edin. |
| Bir vana kapanması yavaş. |
Membran deliği tıkalı. |
Membran deliğini temizleyin |
| Kullanım süresi boyunca |
Bazı vanalar sızdırıyor. Membran sıkıca kapanamıyor ve vana her zaman biraz açık kalıyor.
Membran üzerinde kir veya kalıntı var, öncü kısım hasar görmüş. Hareketli demir çekirdeği tıkalı.
|
Membranı temizleyin ve membran parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeğini ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin. |
Bobin sıcak ve yanmış. |
| Çok uzun süre açık kalmış. |
Kontrol sisteminin çalışma durumunu kontrol edin. |
Voltaj var ama vana çalışmıyor. |
| Membran hasarlı ve delik tıkalı. |
Aksesuarları zamanında değiştirin. |
Ortam sıcaklığı -20°C'nin altında. Vana sızdırıyor ve açılamıyor. |
| Ortam sıcaklığı çok düşük ve vanada don var. |
İzolasyona ve uygun sıcaklıkların korunmasına dikkat edin. |
S: Ücretsiz numune sunabilir misiniz? |
C: Evet,
ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055 S: İş kapsamınız nedir?
C: İş kapsamımız
tam konteyner otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı işleme, solenoid valf,hava valfi,motorlu valf,Pirinç valf, hidrolik valf, hidrolik silindir,hava ve yağ fitting,basınç göstergesivb.S: Ne tür ürünler üretebilirsiniz?
C: Birçok çeşit paslanmaz çelik üretebilirizpirinç, alüminyummalzeme işleme.
yüksekbasınç Valf / solenoid valf / elektrikli valf /su valfi/pnömatik valf/ hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri.S: Ürün logomuz ve markamızla yapılabilir mi?C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka malları sağlayabilir misiniz?C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti mevcut mu?
C: Evet, normalde ürünler bir yıl kalite garantilidir.
S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
Flororubber, PTFE G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendisinin deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT ayrıca 60 derecelik bir diş profili açısına sahip konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur? C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,
ortam
sıcak, ağır titreşim vb.
S: Yüksek sıcaklıkta veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir?
Odak Noktası
Yüksek Sıcaklık Ortamı ÖnlemleriAşırı Soğuk Ortam Önlemleri Contalar
Flororubber, PTFE Düşük sıcaklık nitril, silikon kauçuk, poliüretan
| Yağlama |
Yüksek sıcaklık sentetik gres (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
| Hava Besleme İşlemesi |
Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiğlenme noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
| Metal Bileşenler |
Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
| Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kara maruz kalmaktan kaçının, termal yalıtım malzemeleriyle sarın |
|
|
|
|
|
|
