| Place of Origin: | CHINA | Marka adı: | NBSANMINSE |
|---|---|---|---|
| Sertifika: | CE | Model Number: | CN5000 |
|
Detay Bilgi |
|||
| Rol formu: | Tek etkili çift etkili | Giriş sinyali: | 4-20Madc |
|---|---|---|---|
| Minimum akım sinyali: | 3.0 Ma (standart tip), 3.8 Ma (Hart) | Hava giriş basıncı: | 1.4-7kgf/cm2 (0.14-0.7mpa) |
| Seyahat: | 10-150mm 0-60 ° 0-90 ° | Depolama sıcaklığı: | -40-80°C |
| Sıcaklık: | -30-70°C | Malzeme: | Alüminyum alaşımı |
| Ağırlık: | 1.5kg | ||
Ürün Açıklaması

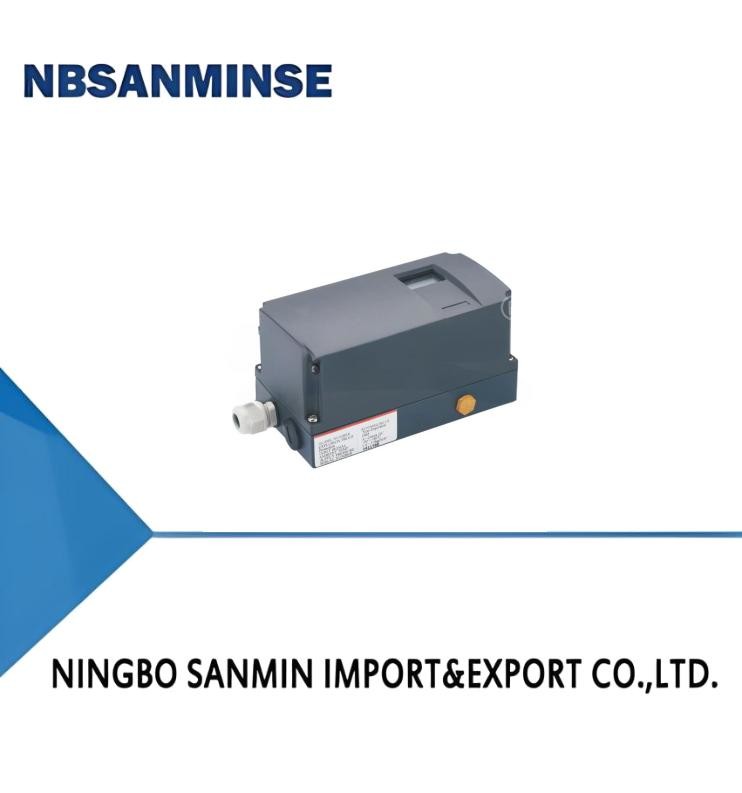

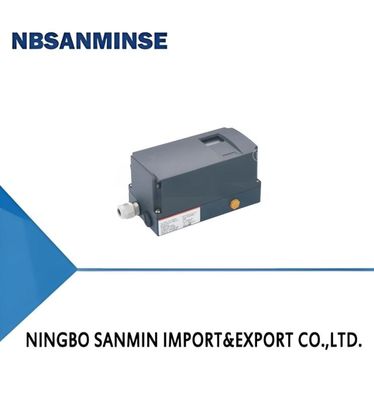

| CN5000 Akıllı Elektrik Valf Yerlendirici |
|
1, Bu konum belirleyici iç tam dijital kontrol, yüksek güvenilirlik, iyi istikrar, küçük hacim, hafif ağırlık vb. 2Herhangi bir araç olmadan, sadece birkaç düğme üzerinde konumlandırıcı arayüzüne basın, hata ayıklamayı tamamlayabilirsiniz. 3Fonksiyonların kurulumu ve ayarlanması kolaydır, reaksiyon yolu, valf açık/kapalı türü, çıkış karakteri, düz hareket veya vuruş açısı ve doğrudan ayarlamalar. |
|
Birincisi, Ürün Genel Görünümü CN5000 akıllı elektrikli valf konumlandırıcı, tamamen dijital çalıştırma ve çalıştırma kullanımı, pneumatik aktüatörlerin düz yolculuk veya açı için uygundur.Kullanımla tek etki ve çift etki yoluYer belirleyici bir iki tel sistem enstrümantasyonudur, PlD düzenleyici fonksiyonu sağlar, ancak yüksek akıllı kontrol cihazının bir düzenleyicisi ve konumlandırıcısı olarak.Kontrol için giriş sinyalleri tarafından 4 ~ 20 mA konumlandırıcı, PlD kontrolü ile + 24 VDC güç kaynağı çıkış seri devresi ile verici, Aynı zamanda,Kontrolörün tüm çıkış akım sinyalinin yanı sıra, sürücü düzenleyicisinin ana işlevlerine dönüştürülür., valf sapı sürtünmesine uygun olarak çalışmaktadır.dengesiz kuvvet neden orta basınç değişimi ile dengelenmiş böylece valf açılış uygun düzenleyici çıkış kontrol sinyalleri doğru konumlandırma elde etmek içinHART iletişim protokolünü destekler. |
| MOdel | CN5000 | |
| Rol formu | Tek eylem | Çifte etkisi |
| Giriş sinyali | 4-20mADC | |
| Asgari akım sinyali | 3.0 mA (standart tip), 3.8 mA (HART) | |
| Hava girişi basıncı | 1.4-7Kgf/cm2 ((0.14-0.7MPa) | |
| Seyahat | 10-150 mm | 0-60° 0-90° |
| Güç arayüzü | G1 / 2, NPT 1 / 2 (opsiyonel) | Histerez hatası | ± 0,5% F.S. |
| Hava kaynağı arayüzü | NPT 1 / 4 (opsiyon) | Tekrar doğruluk | ± 0,3% F.S. |
| Koruma derecesi | IP65 | O.Çıktı özelliği | Doğrusal, eşit yüzdede, hızlı açık |
| Patlama geçirmez sınıf | Ex IICT6 Gb | Deprem karşıtı lev | 6G |
| STorage sıcaklığı | -40-80°C | İletişim (seçici) | HART iletişim |
| Wçalışma sıcaklığı | -30-70°C | Geri besleme | 4-20mA ((DC24V) |
| Çevre Nemliği | 5-95 RH (40°C) | Materiyel | Alüminyum alaşımı |
| LYıllık | ± 1% F.S. | WSekiz | 1.5Kg |
| İmpedans | Sıradan 3250/20 Madc, HART340/20mADC | PHayır. | Epoksi poliester elektrik püskürtmesi |
|
* Yukarıdaki parametreler, atmosferik sıcaklık 20 °C 760 mmHg, nispi nem oranı % 65 RH ile karşılaştırılır. Üçüncüsü, kurulum talimatları 1Ana şaftın yer belirleyici bağlantıları pnevmatik aktüatörlerle bağlantılıdır. 2. Açılış yarısında valfi çalıştırmak için "+" ve "_" tuş kombinasyonuna basın,% 50'de olup olmadığını gösterme değerini izleyin, eğer değilse, vites ayarını çevirin, bu aralık içinde yapın;"_" tuş kombinasyonu ile "+" tuşa basın, Sürücü valfi gözlem ekranı valf pozisyon değerleri aşağıdaki değişimin kapsamına girer; A,Düz yolculuk (20%-80%). B, Hız açısı (5%-95%). 3. Aynı zamanda fonksiyon tuşlarını tutun ve "+" tuş daha fazla 5 saniye, otomatik başlatma başlatın. 4FlNSH'ye göre başlatma başarısından sonra, fonksiyon modeline basın. Çıkış için 5 saniyeden fazla. 5Menüye girmek için fonksiyon tuşunu 5 saniyeden fazla tutarken "+3key changes value, and then click"-"key recovery value" tuşuna tıklayın. |
|||
| MOdel | Fonksiyonel biçim | Çıkış programı | A Moduİlişki | Koruma tipi | Elektriksel arayüz | GazDevre arayüzü | Kurulum türü |
| CN 5000 |
0Standard fonksiyon |
S tren yolculuğu | S Tek eylem |
N Sıradan tip |
1G1/2 ((opsiyon) | 1Rc1/4 (opsiyonlar) | 0Standard montaj aksesuarları (düz) |
| 1Valf konumu geri bildirim fonksiyonu | R Köşede yolculuk | D Çifte eylem | A İçsel güvenlik tipi | 2NPT1/2 (opsiyon) | 2NPT 1 / 4 (opsiyonlar) | 0Tasarım aksesuarları (resim şekline bakın) | |
| 2HART | _____ | _____ | BYanık geçirmez tip | _____ | _____ |
0Quarterturen kurulum (alıcı için özel boyut) |
|
| 3valve pozisyon geri bildirim +HART | _____ | _____ | _____ | _____ | _____ | _____ |
