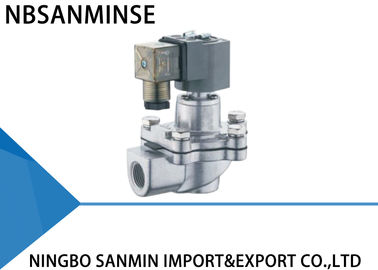

X Nitril / Viton Diyaframlı Darbe Akış Vanası IP65 Bağıl Nem ≤ %85 GOYEN Tip

Ürün Açıklaması

Nitril / Viton Diyafram Darbe Akış Valfi IP65 Bağıl Nem ≤% 85 GOYEN Tipi

GOYEN Benzer Tür

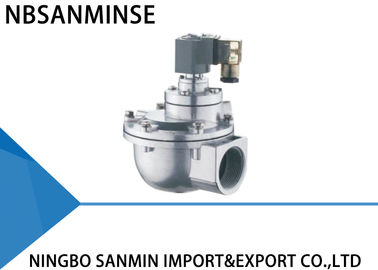

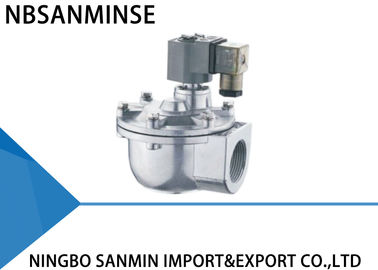

Dik açı tipi

Darbe vanası pilot başlığı, diyafram ve vana alüminyum gövdesinden oluşur. Diyaframın arka kavite alanı önden daha büyüktür. Büyük basıncın etkisiyle diyafram kapalı konumda tutulur.

Elektrikli darbe kontrol cihazı, giriş sinyallerini gönderir, böylece elektromanyetik armatür hareketli çubuğa çeker. Basınç gazını diyaframın arka boşluğuna hızla boşaltmak için dengeleme deliğini açın; ön boşluktaki basınç gazı geçişi açmak için diyaframı tutar ve valf temizlemeye başlar.

Darbe sinyali kaybolur ve armatürün yayı dengeleme deliğini kapatmak için hareketli çubuğa devam etmek için hemen çalışır. Diyaframın ve boşluğun arka boşluğundaki basınçlı gaz, valfi temizlemeyi durduracak şekilde geçişi kapatmak için birlikte çalışır.

Diyaframdaki sönümleme deliği, hareketli armatür çubuğu dengeleme için tutulduğunda hava akışını nemlendirme ve dengeleme deliği kapanır kapanmaz ve temizliği durdurmak için havanın arka boşluğa geçmesi için çalışır.

Teknik parametre

Malzeme Yapısı

Yaygın arıza ve sorun giderme

Kurulum ve devreye alma sırasında:

Başarısızlık fenomenleri

1. Valflerin tümü açılamaz, ancak ön kısım hareket eder.

2. Bazı valfler çalışmıyor, diğerleri normal.

3. Valflerin tümü kapatılamaz. Sızıntı var. Gaz kubbesi kurmanın yolu yok.

4. Bazı vanalar kapatılamaz. Sızıntı var.

5. Bir vana kapanması yavaş.

Makul sebep

1. Çok düşük olup olmadığını görmek için gaz kubbe basıncını kontrol edin.

2. Valf bobini bağlantısını ve bobini kontrol edin

3 (1). Y vana. Aynı gaz kubbesi için bazı valfler sızdırıyor, bu nedenle tüm valfler için sızıntıya neden oluyor.

3 (2). Z vana. Valf girişi ve üfleme namlu geriye doğru monte edilir.

4. Membran üzerinde bir miktar kir veya kalıntı var, ii hareketli demir çekirdeği bloke ediyor.

5. Membran ağzı tıkalı.

Sorun giderme

1. Sızıntıyı kontrol edin

2. Aksesuarları değiştirin

3 (1). Sızıntıyı kontrol edin

3 (2). Re-install

4. Membranı temizleyin ve membranın eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin.

5. Membran ağzını araştırmak

Kullanım döneminde

Başarısızlık fenomenleri

1. Bazı vanalar sızdırıyor. Membran sıkıca kapanamıyor ve valf her zaman açık

Biraz.

2. Bobin sıcak ve yanmış.

3. Gerilim var, ancak vana çalışmıyor.

4. Ortam sıcaklığı -20 ℃ 'nin altında. Valf sızdırıyor ve açılmıyor.

Makul sebep

1. Membran üzerinde bir miktar kir veya kalıntı var, ön kısım hasar görmüş. Hareketli demir çekirdek engellendi.

2. Çok uzun süredir açık.

3. Membran hasar görmüş ve delik tıkanmış.

4. Ortam sıcaklığı çok düşük ve burada valfte don var.

Sorun giderme

1. Membranı temizleyin ve membran parçasının tamamlandığını kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.

2. Kontrol sisteminin çalışma durumunu kontrol edin.

3. Aksesuarları zamanında değiştirin.

4. Yalıtım ve uygun sıcaklıkları korumaya dikkat edin.
