Çimento Fabrikası / Elektrik Santrali Çift Diskli Valf Mükemmel Aşınmaya Dayanıklı

Çimento Fabrikası / Elektrik Santrali Çift Diskli Valf Mükemmel Aşınmaya Dayanıklı

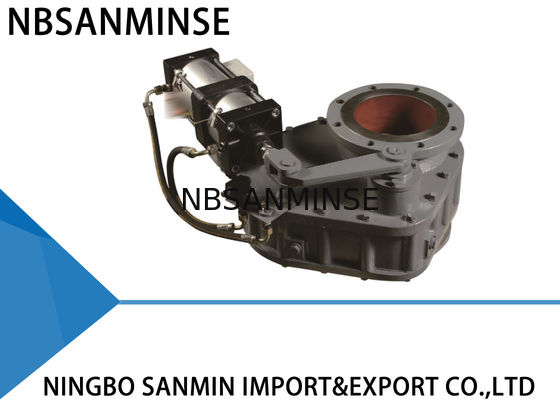

Cement Plant / Power Station Double Disc Valve Excellent Wear Resistant

Ürün ayrıntıları:

Menşe yeri: Ningbo
Marka adı: NBSANMINSE
Sertifika: SIO9001
Model numarası: SMDF-E

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 pc
Fiyat: Negotiation
Ambalaj bilgileri: Plastik torbalar, kutular, karton, palet veya müşteri tavsiyesi
Teslim süresi: Anlaşma
Ödeme koşulları: L/c, T/T, Western Union
Yetenek temini: Anlaşma
Şimdi başvurun
Detaylı ürün tanımı
Anma Basıncı: 1,0 (MPa) Kaçak test basıncı: 1,1 (MPa)
Sıcaklık: ≤200 ℃ En fazla test basıncı: 1,5 (MPa)
DN: 50, 65, 80, 100, 125, 150, 175, 200, 225, 250 Vana gövdesi: dökme demir

Çimento Fabrikası / Elektrik Santrali Çift Diskli Valf Mükemmel Aşınmaya Dayanıklı


Üretim bilgileri

Dönen disk valfı, daha aşındırıcı ve daha iyi sızdırmazlık sağlayan seramik veya sert metal sürtünme çifti yapısını kullanır. Eşsiz yapısı nedeniyle sadece küçük bir başlangıç ​​yüküne ihtiyaç duyar. Ayrıca, aynı nedenden ötürü valf gövdesinde küller çok az birikir. Tüm bu özellikler döner disk vanasını dayanıklı kılar.

Çalışma prensibi

Aktüatör, gövdeyi ve kolu kolunu diski tahrik eden çeyrek tur hareket ettirir. Diskin sızdırmazlık yüzeyinin tamamı, sargılı yaylar tarafından uygulanan kuvvetle yuva veya ped ile sürekli temas halindedir. Bu yaylar diskin dikey hareket etmesine izin verir. Bu, valf bileşenlerinin ısıl genleşmesini ve büzülmesini telafi eder ve ayrıca, tasarlandığı herhangi bir geri basıncın ve sızdırmazlık yüzeyleri arasındaki etkisinin üstesinden gelir. Teğetsel diskteki oturma yeri sürtünme kuvvetleri arasındaki farklar, valf çevrilirken diskin yuvasında dönmesine neden olur, böylece birikebilecek tüm işlem malzemelerini keserek siler. Tüm bu özellikler döner disk vanasını dayanıklı kılar. Sisteminiz için güvenilir destek sağlayacaktır.

Uygulamalar

. Dönen disk valfı, termik santrallerde kül taşıma sisteminde kullanılabilir. Maden ocağında, çimento fabrikasında, kireç işinde, metalürjik tesiste, kimyasal fabrikada ve yakıcı veya aşındırıcı kül iletmesi gereken diğer alanlarda da uygulanabilir.

Teknik parametreler

. Maksimum işletme basıncı: 1.0 MPA

. Maksimum test basıncı: 1,5 MPA

. Çalışma sıcaklığı: ≤ 200 ℃

. Sızıntı testi basıncı: 1,1 MPA

Kurulum

1. Kurulumdan önce, lütfen bu kılavuzu dikkatlice okuyun ve pnömatik aktüatörün durumunu kontrol edin.

2. Flanşın boyutunun, maksimum çalışma basıncının ve nominal çapın içinde olması gerekenleri karşılayın.

3. Cıvataları ve somunları ayarlamayın. Ve iki boru hattının merkezinin ve vana merkezinin koaksiyel olduğundan emin olun. Flanş yüzeyi pürüzsüz olmalı ve valfin sabitlendiğinden ve iyi çalışabildiğinden emin olmak için nispeten büyük bir eğim olmadan yatay tutulmalıdır. Ayrıca, cıvatalar simetrik olarak bağlanmalıdır.

4. Kurulumdan sonra, pnömatik aktüatörün iki hava girişine hava pompalayın ve valf plakasının düzgün çalıştığından emin olun.

5. Kontrol anahtarı takılıysa, parametrelerinin harici güç kaynağını karşılayabildiğinden ve tamamen açık ya da tamamen kapandığında düzgün çalışabildiğinden emin olun.

Sorun giderme yöntemi

sorunlar Sebeb olmak Sorun giderme yöntemi
kaçak Yabancı cisim Yabancı cisim kaldırmak
Conta rondelası geçersiz Conta rondelasını değiştirin
Valf göbeği aşınması Valf çekirdeğini değiştirin
Valf açılıp kapanamıyor Dönebilen parçalar esnek veya geçersiz hale gelir Bağıl parçaları ayarlayın veya değiştirin
Yetersiz basınç veya sızıntı Besleme havası hattını kontrol edin ve onarın
Pnömatik bileşenler yaşlanır veya geçersiz hale gelir Bağıl pnömatik bileşenleri değiştirin

Kurulum boyut ve anahat

DN 'H D K d nC
150 x 150 310 285 240 210 8-Φ22
200 * 200 310 340 295 265 8-Φ22
225 * 225 310 370 325 295 8-Φ22
250 * 250 330 395 350 320 12-Φ22
300 * 300 330 445 400 368 12-Φ22
200 x 350 310 520 470 265 8-Φ22

Ana bileşenleri ve malzemeler
YOK HAYIR. madde Malzeme YOK HAYIR. madde Malzeme
1 Üst vana gövdesi Sünek dökme demir 5 Vana gövdesi altında Sünek dökme demir
2 Mühür yüzüğü Seramik veya alaşım 6 Dönen şaft 45 # Çelik
3 Valf plakası Seramik veya alaşım 7 Döner kol Sünek dökme demir
4 Salıncak kolu Sünek dökme demir 8 Pnömatik aktüatör Alüminyum
