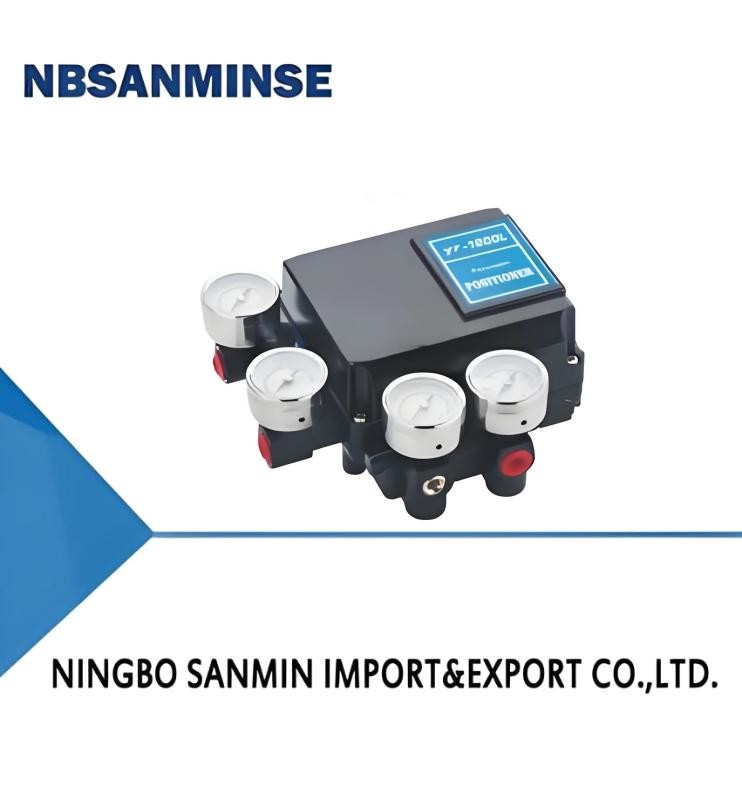

| YT 1200 serisi pnömatik valf konumlandırıcı |
|
|
1. Sismik takviye yapısı, büyük titreşim ve çok kararlı bir ortamda çalışır.
2. Ürünlerin stabilitesini sağlamak için 1 milyondan fazla kez yorulma ve sismik testinden geçmiştir.
3. Tepki hızı. doğru konumlandırma.
4. Basit parça değişimi ile 1/2 dakika içinde sürüş kontrolü gerçekleştirilebilir.
5. Gaz tüketimi azdır, enerji tasarrufu sağlar.
6. Pozitif ve negatif rol dönüşümü çok basittir.
|
İlk olarak, Ürün Genel Bakışı
Pnömatik valf konumlandırıcı YT 1200 serisi ürünler, kontrol sisteminden 3 ~ 15 psi hava basıncı sinyali alır ve sinyal basıncına göre valf açıklığını hassas bir şekilde ayarlar. |
| Model |
YT1200L |
YT1200R |
| Proje |
Düz strok |
Açısal strok |
| Tek etkili |
Çift etkili |
Tek etkili |
Çift etkili |
| Giriş sinyali |
0.2~1.0kgf/cm2 (3 ~ 15 psi), (Proses ve kontrol için de geçerlidir) |
| Strok |
Standart tip: 20~70mm tip
Seçenek: 70~150mm
|
0~90° |
| Hava besleme arayüz boyutu |
Standart tip: PT 1 / 4 (basınç göstergesi PT / 1 / 8)
Seçenek: NPT 1 / 4 (basınç göstergesi NPT / 1 / 8)
|
|
Basınç göstergesi (çıkış basıncı)
|
Standart:
0~2.0kgf/cm²
0~4.0kgf/cm²
0~10kgf/cm²
|
Standart:
0~2.0kgf/cm²
0~4.0kgf/cm²
0~10kgf/cm²
|
| Besleme basıncı |
1.4~7.0kgf/cm2(20~100psi) |
| Koruma sınıfı |
IP66 |
| Kam |
Doğrusal |
| Ortam sıcaklığı |
-20~70°C |
| Doğrusal |
±1.0%FS |
±2.0%FS |
| Gecikme derecesi |
±0.75%FS |
±1.0%FS |
| Hassasiyet |
±0.3%FS |
±0.5%FS |
| Tekrarlanabilirlik |
±0.3%FS |
±0.5%FS |
| Hava tüketimi |
3.0LPM(Sup=1.4kgf/cm2),11LPM(Sup=4.0kgf/cm2) |
| Akış |
80LPM(Sup=1.4kgf/cm2),200LPM(Sup=4.0kgf/cm2) |
| Malzeme |
Döküm alüminyum |
| Ağırlık |
1.7kg |
| Model |
Aksiyon tip |
Eylem yolu |
Geri besleme kutup(YT-1200L) |
Geri besleme kutup(YT-1200R) |
Hava Besleme arayüzü |
Ortam sıcaklığı |
| YT1200 |
L doğrusal desen |
S Tek etkili |
1 40mm(Takip) |
1 M6X40L |
1 PT |
S -20°C~70°C |
| R Açısal strok |
D Çift etkili |
2 40~70mm |
2 M6X63L |
2 NPT |
H -20°C~120°C |
|
|
3 70~100mm |
3 M8X40L |
|
L -40°C~70°C |
|
|
4 100~130mm |
4 M8X63L |
|
|
|
|
5 130~150mm |
5 The.NAMUR.(standart) |
|
|
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımız tam konteyner otomasyon parçaları ihracat hizmeti ve hava silindiri, hava kaynağı işleme, solenoid valf, hava valfi, motorlu valf, pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ fitting, basınç göstergesi vb. satışı.
S: Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik, pirinç, alüminyum
malzeme işleme yapabiliriz.yüksek basınçlı Valf / solenoid valf / elektrikli valf / su valfi/ pnömatik valf /hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?C: Evet, tabii ki, üretebiliriz. Yıllardır OEM tedarikçisiyiz ve üretim konusunda profesyoneliz. Ancak mümkünse yetki vermeniz gerekir.S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S:
Garanti var mı?
C: Evet, normalde ürünler bir yıl kalite garantilidir.
Yüksek Sıcaklık Ortamı Önlemleri C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.
G dişi sızdırmaz bağlantılar için kullanılan silindirik bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür ve çoğunlukla Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²? C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,
ortam
sıcaklığı, ağır titreşim vb.
S:Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
Yüksek Sıcaklık Ortamı Önlemleri Aşırı Soğuk Ortam Önlemleri
| Contalar |
Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklık sentetik gres (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
| Hava Besleme İşlemesi |
Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiy noktası kurutma (soğutma + adsorpsiyon tipi), ısıtma kablosu |
| Metal Bileşenler |
Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
| Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
|
|
|
