Gömülü Çift Diyaframlı Pnömatik Darbe Vanası - 25 ~ 60 ℃ Sıcaklık

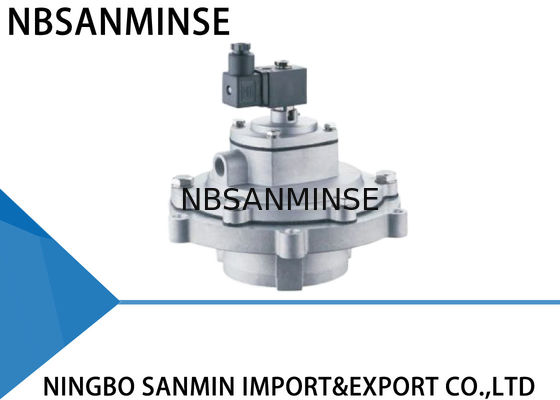

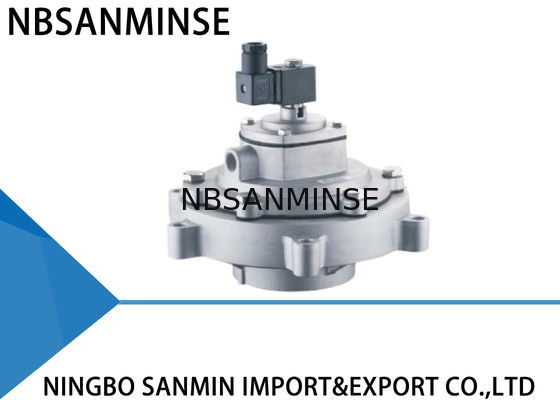

QT - Y - 75S / 76S TURBO Benzer Tip Gömülü G3 " Çaplı Çift Diyaframlı Darbeli Vana

Kullanım

Elektromanyetik vana (Diyaframlı vana olarak da adlandırılır), darbeli torba filtrenin toz temizleme sistemindeki basınçlı hava için "anahtar"dır. Darbeli jet kontrol cihazının çıkış sinyalleri tarafından kontrol edilir, filtre torbalarını hücre hücre temizleyerek torba evinin direncini belirlenen aralıkta tutar ve böylece torba evinin işleme fonksiyonlarını ve toz toplama verimliliğini garanti eder.

Y tipi elektromanyetik darbeli vanalar, gömülü vana çalışma durumları için bir alt kümedir, doğrudan gaz torbasına monte edilir, daha iyi akış özelliklerine sahiptir. Basınç kayıpları düştükçe, daha düşük basınçlı gaz kaynağı çalışma durumu için uygun olacaktır.

Çalışma Prensibi

Elektromanyetik darbeli diyaframlı vana iki gaz hücresinden oluşur. Basınçlı hava bağlandığında, delikten arka torba hücresine gelir, arka gaz hücresindeki basınç diyaframı vananın çıkışına doğru iter ve elektromanyetik vana "kapalı" durumda kalır.

Elektromanyetik darbeli vana orijinal konumuna döndüğünde.

Arka gaz hücresinin hava çıkışı kapanır ve arka gaz hücresindeki basınç yükselir, bu da diyaframı tekrar yakından iter.

Darbeli jet kontrol cihazından gelen elektriksel sinyaller elektromanyetik darbeli vananın armatürünü hareket ettirir. Arka gaz hücresinin hava çıkışı açılır ve arka torba gaz hücresi hızla basınç kaybeder, böylece diyafram geri hareket eder ve basınçlı hava vana çıkışından üflenir. Elektromanyetik darbeli vana "açık" duruma gelir.

Malzeme Yapısı

Gövde: ADC12 döküm

Armatür: 430 FR paslanmaz çelik

Diyafram: Nitril veya Viton

Yay: 321 paslanmaz çelik

Bağlantı Elemanları: 302 paslanmaz çelik

Tüm vanalar için iyi kalitede membranlar seçilmeli ve kullanılmalı, her üretim prosedüründe her parça kontrol edilmeli ve tüm prosedürlere uygun olarak montaj hattına konulmalıdır. Her bitmiş vana elektriksel üfleme testi yapılacaktır.

Neden bizi seçmelisiniz

1: Her ürün için çeşitli stil ve tam seri pnömatik ürünler.

2: Ücretsiz ürün bilgisi sağlayın.
3: Güvenilir kalite güvencesi ve aktif satış sonrası hizmet
4: Bir yıl kalite garantisi

5: Hızlı sevkiyat için büyük stok.
6: Rekabetçi fiyatla yüksek kalite.

S: Ücretsiz numune sunabilir misiniz?

C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055

S: İş kapsamınız nedir?

C: İş kapsamımıztam konteynerli otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı arıtma, solenoid valf, hava valfi, motorlu valf,  Pirinç valf, hidrolik valf, hidrolik silindir,  hava ve yağ fitting, basınç göstergesi vb.

S: Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz,

pirinç, alüminyum malzeme işleme. yüksek gibi basınçValf / solenoid valf / elektrik valf / su valfi/ pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?C: Evet, tabii ki, üretebiliriz. yıllardır OEM tedarikçisiyiz ve profesyonel olarak üretiyoruz. Ancak mümkünse bize yetki vermeniz gerekir.

S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka malları sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.

S: Garanti mevcut mu?

C: Evet, normalde ürünler bir yıl kalite garantilidir.

Aşırı Soğuk Ortam Önlemleri C:

G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve sıkıldığında iç ve dış dişler giderek sıkılaşır. Sızdırmazlık dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlığı artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.

G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır.

S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?  C: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?

C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafaya sıvı girmesi, valf çekirdeği ve yay sorunu,

ortam

sıcak, ağır titreşim vb.

S: Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir?Odak Noktası Yüksek Sıcaklık Ortamı Önlemleri

Aşırı Soğuk Ortam Önlemleri Contalar
