TXK Basınç Denetleyicisi

Menşe yeri:	Çin	Marka adı:	NBSANMINSE
Sertifika:	CE	Model numarası:	TXK

Detay Bilgi
Değiştirme unsuru:	Mikro şalter	Ortam Sıcaklığı:	-20 ℃ -60 ℃
orta Sıcaklık:	0°C-80°C	Tekrarlanabilirlik Hatası:	%1 OR0.5

Ürün Açıklaması

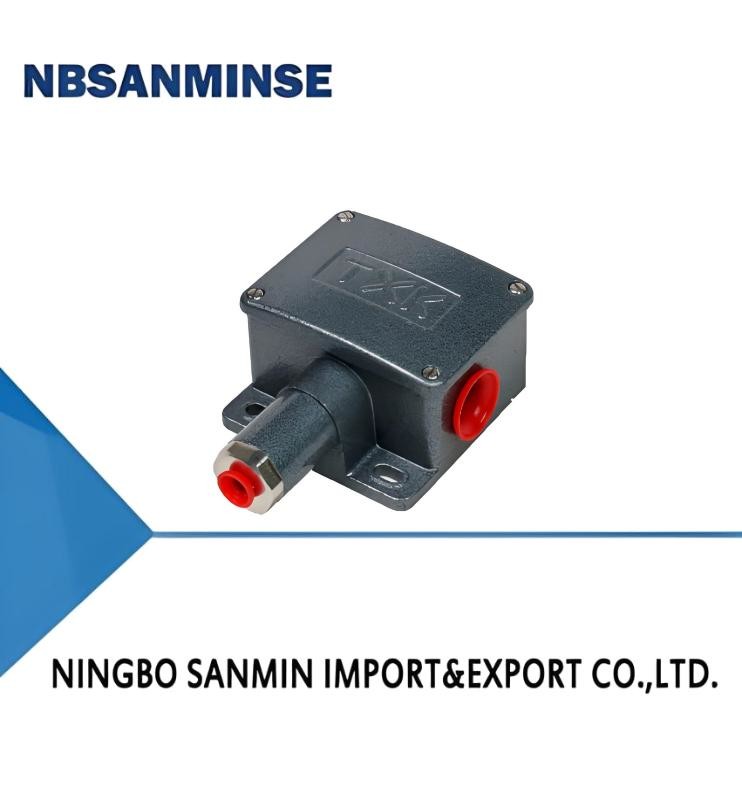

TXK Basınç Denetleyicisi 0

1, Genel Bakış
TXK basınç anahtarı, güvenilir bir yerleşim cihazıdır.Mükemmel sismik ve aşırı basınç direnci olanPetrol, kimyasal, termal güç, termoelektrik, metalürji, ilaç vs. gibi endüstrilerde yaygın olarak kullanılır.Kapsama aralığı -0.1MPa ~ 27.5MPa.
2, Teknik performans

Çalışma viskozluğu	1x10-3m²/s
Değiştirme unsuru	Mikroswitch
Kapalılık dereceleri	IP65
Çevre sıcaklığı	-20°C-60°C
Orta sıcaklık	0°C-80°C
Anti- titreşim performansı	40m/s²
Tekrarlanabilirlik hatası	%1 veya0% 5
İletişim kapasitesi	En fazla 220V AC, ≤5A

3Özellikler

Basınç ayar değerinin ayar aralığı	Değişim farkı en az	**Yenebilir basınç (Mpa)	Dış boyutlar	Değişim sıklığı/dakika	Membran malzemesi	Arayüzün iç ipliği
-100 ~ 0KPa	3KPa	1.3	03	30	Paslanmaz çelik veya poliyimid	NPT1/4
-100~100KPa	3KPa	1.3	02	30	Paslanmaz çelik veya poliyimid	NPT1/4
0~100KPa	3KPa	1.3	03	30	Paslanmaz çelik veya poliyimid	NPT1/4
5~170KPa	2KPa	1.3	02	30	Paslanmaz çelik veya poliyimid	NPT1/4
5~210KPa	5KPa	1.3	01	30	Paslanmaz çelik veya poliyimid	NPT1/4
10~350KPa	4KPa	1.3	02	30	Paslanmaz çelik veya poliyimid	NPT1/4
20~700KPa	15KPa	1.5	01	30	Paslanmaz çelik veya poliyimid	NPT1/4
0.15~1.2MPa	0.02MPa	3	01	30	Paslanmaz çelik veya poliyimid	NPT1/4
0.25 ~ 2.5MPa	0.04MPa	5	01	30	Paslanmaz çelik veya poliyimid	NPT1/4
0.37~3.7MPa	0.08MPa	6	01	30	Paslanmaz çelik veya poliyimid	NPT1/4
0.7~7MPa	0.12MPa	10	01	30	Paslanmaz çelik veya poliyimid	NPT1/4
1.2~12MPa	0.15MPa	17.5	01	30	Paslanmaz çelik veya poliyimid	NPT1/4
3.5 ~ 27.5MPa	1MPa	34	01	30	Paslanmaz çelik veya poliyimid	NPT1/4

4, Seçim Tablosu

TXK -□ □-□-□-□ 1 2 3 4 5
1Ürün Formu
01	sözleşme	02	Çift temaslı	03	EEx d
04	Alt diferansiyel basınç	05	Üst ve alt farklı basınç	06	Yüksek hidrostatik basınç
07	fırın
2- Kabuk.
NN	Düzenli stil	RN	Çift temas modeli	LC	Normal patlama geçirmez model
B	Küçük görüntüleme penceresi olan patlama geçirmez model	AL	Fırın kabuğu
3- Diyafram tipi
01	poli	02	paslanmaz çelik	03	kauçuk
4Bağlantı ipliği (gerektiğinde özelleştirilebilir)
01	NPT1/4 içinde
5Uzaklık.			Aralık karşılaştırma tablosuna bakın
Seçim örneği: TXK-01NN-02-01-001 TXK basınç kontrolörü, ürün şekli: düzenli, kabuğu: düzenli, diyafram şekli: paslanmaz çelik, bağlantı ipliği: NPT1/4 iç, aralığı: 3.5-27.5MPa.

Aralık karşılaştırma tablosu

Kod	Aralık	Notlar	Kod	Aralık	Notlar
001	3.5-27.5MPa	Geleneksel basınç	002	1.2-12MPa	Geleneksel basınç
003	0.7-7MPa	Geleneksel basınç	004	0.37-3.7MPa	Geleneksel basınç
005	0.25-2.5MPa	Geleneksel basınç	006	0.15-1.2MPa	Geleneksel basınç
007	20-700KPa	Geleneksel basınç	008	10-350KPa	Geleneksel basınç
009	5-210KPa	Geleneksel basınç	010	5-170KPa	Geleneksel basınç
011	0-100KPa	Geleneksel basınç	012	-100-0KPa	Geleneksel basınç
013	-100-100KPa	Geleneksel basınç	014	25KPa	Yüksek hidrostatik basınç
015	0-60KPa	Alt diferansiyel basınç	016	20-200KPa	Alt diferansiyel basınç
017	50-500KPa	Alt diferansiyel basınç	018	-0.5-0.5KPa	Fırın basınç farkı
019	-3-3KPa	Fırın basınç farkı	020	-6-6KPa	Fırın basınç farkı
021	-12-12KPa	Fırın basınç farkı

5Hata ayıklama yöntemi ve anahtar kablolama şeması
Düzenleyici fıstığı temel zayıflık durumuna döndürün, düğmenin C, NO, NC tellerini sinyal ışığına bağlayın.sinyal ışığını yeşil ışığa bağlayın (C ortak terminal), ve C fabrikada NC'ye bağlandığında, yeşil ışık yanıyor) ve ayar noktası göstergesine göre ayarlamalı düyüyi yukarı ve aşağı ayarlayarak istenen ayar noktasına ayarlayın.(Aşağıdaki basınç artıyor ve yukarıdaki basınç azalıyor).

TXK Basınç Denetleyicisi 1

6Görünüm ve kurulum boyutları

TXK Basınç Denetleyicisi 2

TXK Basınç Denetleyicisi 3

TXK Basınç Denetleyicisi 4
