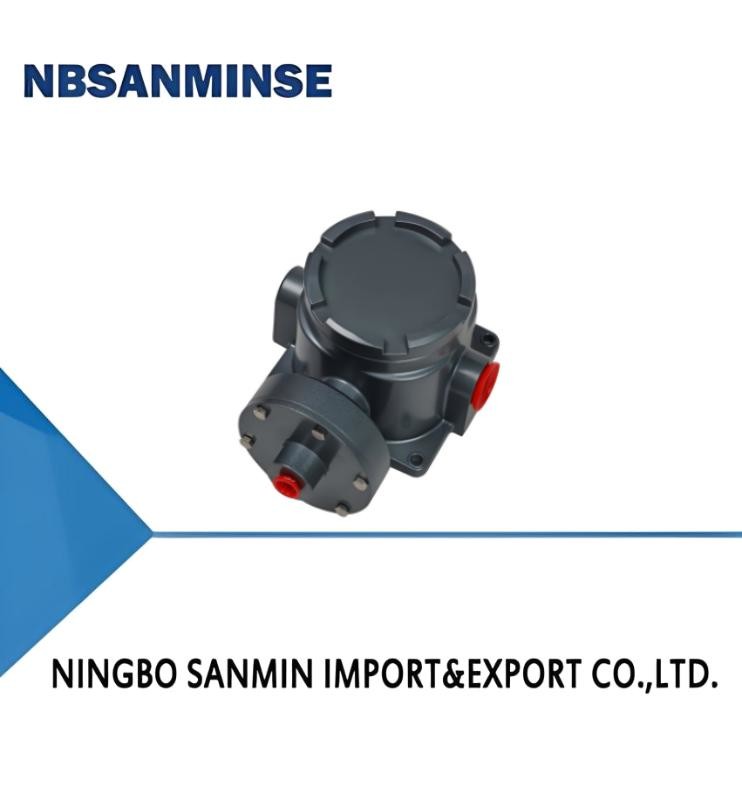

TL5228 Deniz basıncı anahtarı basınç kontrolörü
İlgili kişi : Ina Chen
Telefon numarası : 0086-15168536055
Naber : +8615168536055
| Menşe yeri: | Çin | Marka adı: | NBSANMINSE |
|---|---|---|---|
| Sertifika: | CE | Model numarası: | TXK |
|
Detay Bilgi |
|||
| Değiştirme unsuru: | Mikro şalter | Ortam Sıcaklığı: | -40°C~60°C |
|---|---|---|---|
| orta Sıcaklık: | 0~80°C | Tekrarlanabilirlik Hatası: | % 0.5 veya% 1 |
Ürün Açıklaması
1, Genel Bakış
TXK patlama geçirmez basınç denetleyicisinin çalışma prensibi esas olarak test bileşenlerinin (diyaframlar gibi) elastik deformasyonuna dayanmaktadır.Bu deformasyon yoluyla hızlı anahtar atlama eylemleri üretmek için fonksiyonel bileşenleri (mikro anahtarlar gibi) tahrik edenÖzellikle, ölçülen (kontrol edilen) ortamın basıncı test elemanına uygulandığında, diyafragmanın serbest ucunun karşılıklı elastik yer değiştirmesi üretmesine neden olur.Bu yer değiştirme daha sonra ilgili eylemleri üretmek için boru ucuna bağlı mikro anahtarda düğme (push çubuğu) sürmekBasınç ayarlanmış kontrol değerine ulaştığında, anahtar bağlantıları değiştirilecek, kontrol sistemindeki devrenin kopmasına veya bağlanmasına neden olacak,Böylece otomatik kontrol ve sinyalizasyon amacına ulaşılıyor..
TXK patlama geçirmez basınç denetleyicisi genellikle bir ölçüm sistemi, kontrol cihazı, ayar mekanizması, ev, fiş soketi vb.Ölçüm sistemindeki diyafram, elastik deformasyonu ile basınç değişikliklerini algılar, kontrol cihazındaki mikro anahtar bu basınç sinyaline hızlı bir şekilde yanıt verir ve devre açma / kapatma işlemlerini gerçekleştirir.Bu tasarım, patlamaya dayanıklı basınç kontrolörünün çeşitli endüstriyel ortamlarda istikrarlı bir şekilde çalışmasını sağlarÖzellikle yüksek güvenilirlik ve güvenlik gerektiren uygulamalarda.
2, Teknik performans
|
Çalışma viskozluğu |
< 1 × 10- Evet.3m2/s |
Orta sıcaklık |
0- Evet.80°C |
|
Değiştirme unsuru |
Mikroswitch |
Anti- titreşim performansı |
20m/s2 |
|
Toz patlama geçirmez seviyesi |
Exdb Ⅱ CT4- Evet.T6 Gb |
Patlama güvenliği sertifikası numarası |
GYB24.2900X |
|
Kaplama tarafından sağlanan koruma dereceleri |
IP66(DIN40050'ye uygun ve GB4208'deki IP66'ya eşdeğer)) |
Tekrarlanabilirlik hatası |
0% 5 ya da % 1 |
|
Çevre sıcaklığı |
-40°C~60°C |
İletişim kapasitesi |
AC 220V 6A ((Resistif) |
3Özellikler
|
|
|
|
Dış boyutlar |
|
Membran malzemesi |
|
|
-100 ~ 0KPa |
2KPa |
1.3 |
03 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
- 100 ~ 100KPa |
2KPa |
1.3 |
02 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
03 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
5 ~ 170KPa |
2KPa |
1.3 |
02 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
10~350KPa |
3KPa |
1.3 |
02 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
0.15 ~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
0.25 ~ 2.5MPa |
0.04MPa |
5 |
01 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
|
3.5 ~ 27.5MPa |
1MPa |
34 |
01 |
30 |
Paslanmaz çelik veya poliyimid |
NPT1/4 |
4, Seçim Tablosu
|
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1Ürün Formu |
|||||
|
01 |
sözleşme |
02 |
Çift temaslı |
03 |
EEx d |
|
04 |
Alt diferansiyel basınç |
05 |
Üst ve alt farklı basınç |
06 |
Yüksek hidrostatik basınç |
|
07 |
fırın |
||||
|
2- Kabuk. |
|||||
|
NN |
Düzenli stil |
RN |
Çift temas modeli |
LC |
Normal patlama geçirmez model |
|
B |
Küçük görüntüleme penceresi olan patlama geçirmez model |
AL |
Fırın kabuğu |
||
|
3- Diyafram tipi |
|||||
|
01 |
poli |
02 |
paslanmaz çelik |
03 |
kauçuk |
|
4Bağlantı ipliği (gerektiğinde özelleştirilebilir) |
|||||
|
01 |
NPT1/4 içinde |
||||
|
5Uzaklık. |
Aralık karşılaştırma tablosuna bakın |
||||
|
TXK patlama geçirmez denetleyici, ürün formu: patlama geçirmez, kabuğu: sıradan patlama geçirmez tip, diyafram formu: paslanmaz çelik, bağlantı ipliği: NPT1/4 iç, aralığı: 0.25-2.5MPa. |
|||||
Aralık karşılaştırma tablosu
|
kod |
Aralık |
Notlar |
kod |
Aralık |
Notlar |
|
001 |
3.5-27.5MPa |
Geleneksel basınç |
002 |
1.2-12MPa |
Geleneksel basınç |
|
003 |
0.7-7MPa |
Geleneksel basınç |
004 |
0.37-3.7MPa |
Geleneksel basınç |
|
005 |
0.25-2.5MPa |
Geleneksel basınç |
006 |
0.15-1.2MPa |
Geleneksel basınç |
|
007 |
20-700KPa |
Geleneksel basınç |
008 |
10-350KPa |
Geleneksel basınç |
|
009 |
5-210KPa |
Geleneksel basınç |
010 |
5-170KPa |
Geleneksel basınç |
|
011 |
0-100KPa |
Geleneksel basınç |
012 |
- Evet.100-0KPa |
Geleneksel basınç |
|
013 |
- Evet.100-100KPa |
Geleneksel basınç |
014 |
25KPa |
Yüksek hidrostatik basınç |
|
015 |
0-60KPa |
Alt diferansiyel basınç |
016 |
20-200KPa |
Alt diferansiyel basınç |
|
017 |
50-500KPa |
Alt diferansiyel basınç |
018 |
- Evet.0.5-0.5KPa |
Fırın basınç farkı |
|
019 |
- Evet.3-3KPa |
Fırın basınç farkı |
020 |
- Evet.6-6KPa |
Fırın basınç farkı |
|
021 |
- Evet.12-12KPa |
Fırın basınç farkı |
5Hata ayıklama yöntemi ve anahtar kablolama şeması
Düzenleyici fıstığı temel zayıflık durumuna döndürün, anahtarın C, NO, NC tellerini sinyal ışığına bağlayın.sinyal ışığını yeşil ışığa bağlayın (C ortak terminal), ve fabrikada C ve NO bağlandığında, yeşil ışık yanır) ve ayar noktası göstergesine göre ayarlamayı yukarı ve aşağı ayarlayarak istenen ayar noktasına ayarlayın.(Aşağıya doğru basınç artıyor, yukarı basıncı azalır)
6Görünüm ve kurulum boyutları
01
02
03
