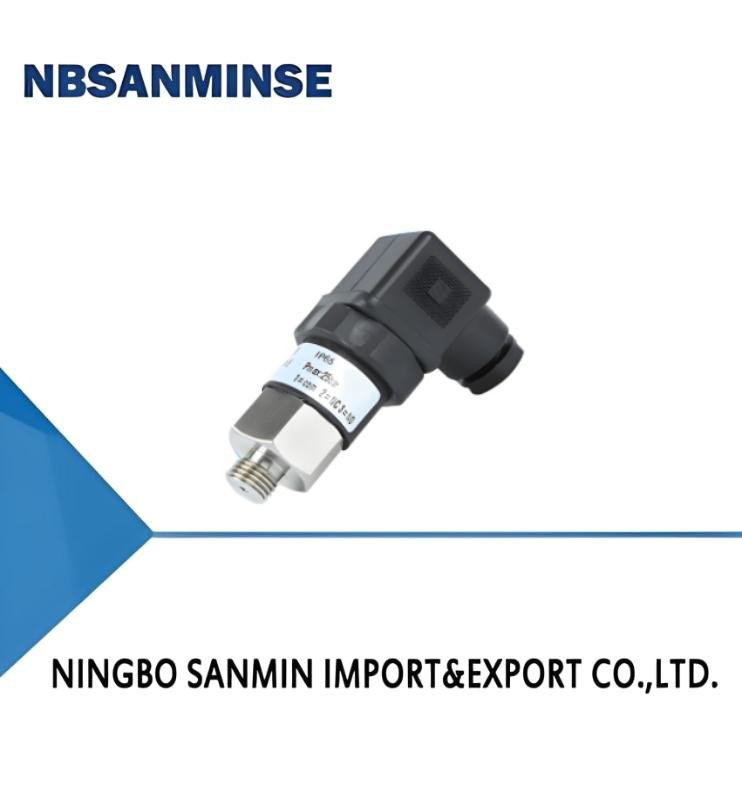

TL5228 Deniz basıncı anahtarı basınç kontrolörü
İlgili kişi : Ina Chen
Telefon numarası : 0086-15168536055
Naber : +8615168536055
| Menşe yeri: | Çin | Marka adı: | NBSANMINSE |
|---|---|---|---|
| Sertifika: | CE | Model numarası: | MS-T50 |
|
Detay Bilgi |
|||
| Error: | 3% set value | Medium temp.: | -20-85℃ |
|---|---|---|---|
Ürün Açıklaması
1İlke ve yapısı
MS-T50 (mükemmel) basınç anahtarı/basınç kontrolörü, bir yayla bağlı yerleşik bir pistonla donatılmıştır. Basınç değiştikçe, yayın genişlemesi ve daralma miktarı buna göre değişir.Basınç ayarlanmış değere ulaştığında, önceden ayarlanmış mekanik yapıyı tetikleyecek ve bir anahtar sinyali gönderecek.
2Özellikleri
MS-T50 (mükemmel) basınç anahtarı / denetleyici kompakt bir yapıya sahiptir, DN standart fişleri kullanır, kablolamak kolaydır ve geniş bir ölçüm aralığına sahiptir.Normalde açık veya normalde kapalı özel temaslarSu ve yağ basıncını ölçmek için kullanılabilir.
3, Teknik parametreler
| Ölçme aralığı | Ayrıntılar için lütfen aşağıdaki tabloya bakın. |
|---|---|
| Gecikme | Değiştirilmiş değerin %10-20'si (%25-35%, %1-5'i isteğe bağlı) |
| Hata | % 3 ayar değer |
| Çıkış | Normalde açık ve normalde kapalı kontaklara altın kaplama ≤ DC 42V,1A ≤ DC 115V,0.15A ≤ AC 42V,3A ≤ AC 125V,3A ≤ AC 250V,0.5A |
| Orta sıcaklık | -20-85°C |
| Koruma ve Koruma | IP65 |
| Bağlantı | Terminal kablolama |
| Malzeme | Diyafram: NBR Piston: NBR mühürlü çelik piston Süreç bağlantısı: galvanizli çelik/ paslanmaz çelik Shell: Mühendislik plastiği |
4, Seçim Tablosu
| Arayüz malzemesi | Model | **Yenebilir basınç (bar) | Ayar aralığı (bar) | Hata | Sabit histerez | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| Film | MS-T50-02.5 | 25 | 0.2- Evet.2.5 | % 3 | %10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez) |
0.1 |
| Film | MS-T50-005 | 25 | 0.8- Evet.5 | % 3 | %10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez) |
0.1 |
| Film | MS-T50-012 | 25 | 1- Evet.12 | % 3 | %10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez) |
0.1 |
| Film | MS-T50-050 | 200 | 5- Evet.50 | % 3 | %10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez) |
0.1 |
| piston | MS-T50-100 | 200 | 10- Evet.100 | % 3 | %10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez) |
0.1 |
| piston | MS-T50-200 | 300 | 20- Evet.200 | % 3 | %10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez) |
0.1 |
| MS-T50- | 012 | M | M12 | H | C | Açıklayın. |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | bakır | |||||
| L | çelik | |||||
| X | Paslanmaz çelik 304L | |||||
| G12 | Arayüz ipliği G1/2 | |||||
| G14 | Arayüz ipliği G1/4 | |||||
| N14 | Arayüz ipliği NPT1/4 | |||||
| M14 | Arayüz dize M14 * 1.5 | |||||
| M20 | Arayüz ipliği M20 * 1.5 | |||||
| H | Arayüz ipliği harici iplik | |||||
| R | Normalde açık + normalde kapalı çıkış |
5Kablolama şeması
6, Boyut çizimi
7Kurulum yeri
8Uygulanabilir ortamlar
9Düzeltme yöntemi
** Adım: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
Adım 2: Diyogramda gösterildiği gibi bir tornavida ile basınç anahtarının boyutunu ayarlayın, saat doğrultusunda arttırın ve saat doğrultusunda azaltın.
