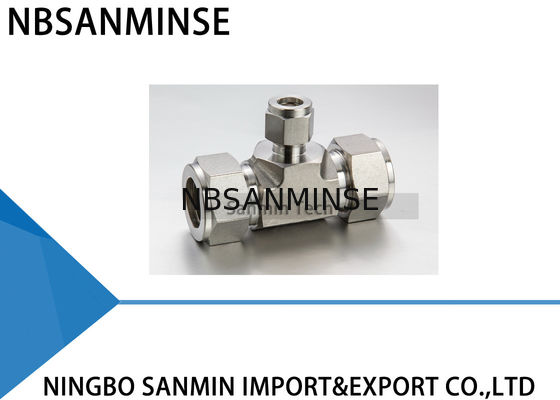

RUT Union Tee Paslanmaz çelik SS316L tesisat kablosu Pnömatik hava kablosu Yüksek Kalite Sanmin
Tüp Fittings Tanımı
Tüp montajı, tüpleri hem mühürlemek hem de tutmak için kullanılan bir mekanizmadır. Bu tür montajın mekanik avantajı ve geometrisi bir sızıntı ık montaj üretir.
Montaj yapmak için, tüpün alt kısmı monte edilen gövdenin omzuna çıkana kadar tüpü tam montajın içine sokmak yeterlidir.İki ferrule, fındığın saat doğrultusunda döndürülmesiyle oluşan mekanik kuvveti kullanarak fındık ve montaj gövdesinin arasında ileriye doğru itilir.Arka ferrule, ön ferrule'nin kıvırcık arka tarafına doğru sürülür ve kuvvetle vücudun kıvırcık ağzına sürülür.
Arka ferrule tüp üzerinde radyal olarak içeri doğru sarkıtılırken ön ferrule dışarı kaldırılır ve gövdenin konik yüzeyinde tam bir yüzlü mühür oluşur.
El sıkı pozisyonundaki düyülerin 1-1/4 dönmesi, mühürleme elemanlarının sürekli hareket etmesini sağlar. Bu, yüksek basınç ve ultra yüksek vakum koşullarına karşı etkili bir mühürleme sağlar.
Kurulum talimatları
Fittings montaj ve parmak sıkı ile sağlanır. Kullanmadan önce sökülmesi kir veya diğer parçacıkların girmesine izin verebilir.
1. Tüpü testereye yerleştirin.
Tüpün omzuna sıkıca dayandığını ve fındığın parmaklara sıkıca yapıştığını kontrol edin.Bu noktada, montaj gövdesine uzanan altılık üzerinde bir yazıcı işareti çizilmesi önerilir.Bu işaret başlangıç noktasının ve doğru şekilde yukarı çekilmesinin göstergesi olarak hizmet edecek.
2 Fındığı sık
1-1/4 dükkanlar 1/4 ′′ (6 mm) ve daha yüksek (Şekil A'ya bakın) için gereklidir.
3/16 ′′ (4 mm) ve daha düşük için düyü 3/4 dönüşü gerektirir (Şekil.B'ye bakın)
Tekrar Birleştirme Talimatları
Bağlantılar sızıntı geçirmez mühür kaybı olmadan tekrar tekrar koparılabilir ve yeniden yapılabilir.
1. Bağlantıyı kesmeden önce, fıstığın uygun vücutla ilişkisindeki konumunu işaretleyin.
2Yeniden birleştirmek için fıstığı orijinal konumuna sıkmak için bir anahtar kullanın.
3Dönüştürme torkunun hafif bir artış hissedene kadar İngiliz anahtarıyla hafifçe sıkın.
Tüp kesme
Tüpleri kesmek için iki farklı yöntem kullanılabilir:
1.
2.
Tüp kesicisi
Sızıntısız bir bağlantı elde etmek için, borular kare kesilmelidir. boru malzemesi için uygun bıçağı olan kaliteli bir boru kesici önerilir.
Kesicinin her dönüşünde derin kesikler yaparak kesim süresini azaltmaya çalışmayın.
Fitting'in hasar görmemesi için borunun ucunun kazınması gerekir ve bu da kabukların fitting'in altına ulaşmasını sağlar.
Çakmak Kesme
Tüpü bir testere ile kesmek ve kare uçlar elde etmek için, tüp rehber bloklarla kesilmelidir
Bu kesim yöntemi tüp uçlarının kazınmasını gerektirir.
Uyarı
Tüpü, cihazın içine yerleştirileceği yerde bir sargı ile tutmayın (sargı tüpte sızıntıya neden olabilecek ve yumurta oluşmasına neden olabilecek bir iz bırakacaktır).
Tüp Düzeltme
Tüp üzerindeki çizikler sızıntılara neden olabilir. Bu nedenle, sızıntı riskini azaltmak için tüple dikkatli bir şekilde ilgilenmek önemlidir.
Alınacak Bazı İhtiyatlar
1- Tüpler yerde sürüklenmemelidir.
2Tüpler bir boru rafından çekilmemelidir, özellikle büyük OD tüpleri durumunda.
Bakır borular
Bir rulodan bakır boru kullanıyorsanız, borunun ucunu tutun ve ruloyu dışarıya doğru yuvarlayın ve borunun düz bir yüzeyde durmasına izin verin.
Denetim boruları
Kullanım: Bu No- Go Gauge ve aşağıdaki şekilde kullanılmalıdır:
Aşağıdaki talimatlara göre ayarlayın: 1/4 inç (6 mm), 3/8 inç, 1/2 inç (12 mm)Uygun boyutlu ölçüm kullanmak Eğer ölçüm kolayca boşluğa kayarsa, ölçüm boşluğa giremediği sürece fıstığı daha da sıkıştırın.
Yüksek Güvenlik
Sert koşullar ve yüksek basınçta uygulanan uygulamalarda, aşağıdaki kurulum prosedürlerini öneririz:
1. Fırça parmağın sıkı olduğundan emin ol.
2. Tüpü yerleştirin (omza kadar)
3. Tüp serbestçe dönene kadar fıstığı bir anahtarla döndürün.
4. Fındığın konumunu işaretle.
5. Fındığı 1 / 4 dönüşle döndür.
Bu yöntem, tüp O.D. en düşük toleransta olsa bile, ferrule'ların tüm 1-1/4 dönüş için tüple temas halinde olmasını sağlar.
Maksimum uygunluk güvenilirliği ve performansını sağlamak için, her uygulama için boru seçimi sırasında büyük dikkat gösterilmelidir.
Tüp Seçimi
Bağlantılarla birlikte kullanılmak üzere tüp sipariş ederken dört değişken dikkate alınmalıdır:
1. Malzeme
2. Tüp duvarının kalınlığı
3. Tüp yüzeyi finişi
4. Tüp sertliği
Tüpler ASTM A213 veya ASTM A269 standartlarına uygun olmalı, dikişsiz olmalı ve tamamen kızartılmalıdır.
Tüp kırmızı olmalı ve bükülebilir ve yanan olmalı.
Neden bizi seçtin?
1: Her ürün için farklı stiller ve tamamen seri pnevmatik ürünler.
2: Örnek siparişi ve küçük miktarlı sipariş kabul edilebilir.
3Özel isteğinize göre özelleştirin.
4: Ücretsiz ürün bilgileri sağlayın.
5Hızlı nakliye için büyük bir stok.
S: Ücretsiz numuneleri sunabilir misiniz?
A: Evet, Ama ürünlere bağlı. Lütfen bizimle iletişime geçin. ina@pneuhydr.com Ya da whatsapp 0086 15168536055
S: İş alanınız nedir?
A: İş alanımız:Eksportör otomasyon parçaları servis ve satmakHava silindir, hava kaynağı tedavisi, solenoid valfi,hava valfi,motorlu valf,Bakır valf, hidrolik valf, hidrolik silindir, hava ve yağDüzeltme, basınç göstergesivesaire.
S:WNe tür ürünler yapabilirsiniz?
A: Birçok çelik çeşidi yapabiliriz., Bakır, alüminyummalzeme işleme.Yüksek gibi.basınç Valf / solenoid valfi / elektrik valfi /Su valfi/Pnömatik valf/hava silindir/hidrolik valf/hidrolik akülatörÜrünler ve benzeri.
S: Ürün bizim logomuzla ve markasımızla yapılabilir mi?
A: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel yapıyoruz. Ama mümkünse bize yetki vermeniz gerekiyor.
S:Orijinal ünlü pnevmatik ve hidrolik alet marka ürünleri sağlayabilir misiniz?
A: Evet,Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti var mı?
A: Evet, normalde ürünler bir yıllık kalite garantisi.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G iplikleri arasındaki fark nedir?
A: G ipliği silindir şeklindedir ve kendini mühürlemez, sızıntıyı önlemek için ek dikişler gerektirir.ve iç ve dış iplikler sıkıştırıldıkça daha sıkı ve daha sıkı olurlar.Dikiş, ipliklerin deformasyonu yoluyla elde edilir ve dikiş etkisini artırmak için genellikle birleştirilmiş olarak damgar veya bant kullanılır.
G ipliği, mühürlenmemiş bağlantılar için kullanılan silindrik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve mühürlenmesine dayanan konik bir tüptür.NPT aynı zamanda 60 derecelik bir diş profilleri açısı olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır
S: Basınç birimlerini nasıl dönüştürürsünüz: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
S: Genellikle solenoid valf bobinlerinin yanmasına ne neden olur?
A: Yanlış voltaj ve hz, sık sık değiştirme, pilot başının sıvıya girmesi, valf çekirdeği ve yay problemi,Çevre Sıcak, ağır titreşimler vb.
S: Yüksek sıcaklıklarda veya aşırı soğuk ortamlarda pnevmatik bileşenler için ne dikkate alınmalıdır?
| Odak Noktası |
Yüksek Sıcaklık Çevre Karşıt Önlemler |
Aşırı Soğuk Çevre Karşıt Önlemler |
| Mühürler |
Fluor kauçuk, PTFE |
Düşük sıcaklıklı nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklıklı sentetik yağ (düşük uçuculuk) |
Düşük sıcaklıklı yağ (düşük dökme noktası, düşük viskozluk) |
| Havalandırma işlemleri |
Soğutmayı güçlendirmek, verimli su çıkarma |
Ultra düşük çiy noktası kurutma (soğutma + emici tip), ısı izleme |
| Metal bileşenler |
Rezerv genişlemesine izin |
Düşük sıcaklık sertliği ile malzemeleri seçin, soğuk küçülme nedeniyle sızıntı önlemek |
| Kontrol bileşenleri |
Yüksek ısıya dayanıklı kaliteli bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları, yerel ısıtma, soğuk yoğunlaşmanın önlenmesi |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve karla maruz kalmaktan kaçının, termal yalıtım malzemeleri ile sarın |
