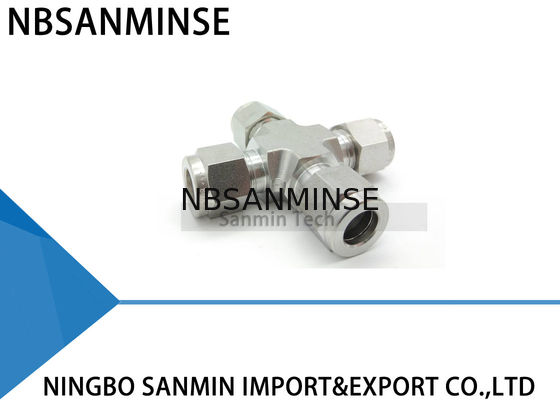

UCR Birleşik Çap Paslanmaz Çelik SS316L Boru Bağlantı Elemanları Tesisat Bağlantısı Pnömatik Hava Bağlantısı Yüksek Kalite Sanmin
Kurulum Talimatları
Bağlantı elemanları monte edilmiş ve elle sıkılmış olarak tedarik edilir. Kullanımdan önce sökme, kir veya diğer parçacıkların girmesine izin verebilir.
1. Boruyu bağlantı elemanına takın
Tüpün bağlantı elemanı omzuna sıkıca oturduğunu ve somunun elle sıkıldığını kontrol edin. Bu noktada, uzayan altıgen üzerine bağlantı elemanı gövdesine uzanan bir çizgi çekilmesi önerilir. Bu çizgi, başlangıç noktası ve uygun çekme için bir gösterge görevi görecektir.
2. Somunu sıkın
1/4 inç (6 mm) ve daha yüksek boyutlar için somunun 1-1/4 tur sıkılması gerekir (Bkz. Şekil A)
3/16 inç (4 mm) ve daha düşük boyutlar için somunun 3/4 tur sıkılması gerekir (Bkz. Şekil B)
Yeniden Montaj Talimatı
Bağlantılar, sızdırmazlık kaybı olmadan tekrar tekrar sökülüp takılabilir.
1. Sökmeden önce, somunun bağlantı elemanı gövdesine göre konumunu işaretleyin.
2. Yeniden monte etmek için, somunu orijinal konumuna sıkmak için bir anahtar kullanın.
3. Hafif bir tork artışı hissedilene kadar anahtarla hafifçe sıkın.
Boru Kesme
Boru kesmek için iki farklı yöntem kullanılabilir:
1. Boru Kesici
2. Demir Testeresi
Demir Testeresi ile Kesme
Boru demir testeresi ile kesilip kare uçlar elde etmek için, boru kılavuz bloklarla kesilmelidir.
Bu kesme yöntemi, boru uçlarının çapaklarının alınmasını gerektirir.
Uyarı
Boru, bağlantı elemanına takılacağı yerde bir mengenede tutulmamalıdır (mengene boruda sızıntıya neden olabilecek bir iz bırakır ve ovaliteye neden olabilir).
Bakır Boru
Bir rulodan bakır boru kullanılıyorsa, borunun ucunu tutun ve borunun düz bir yüzeye oturmasını sağlayarak ruloyu dışarı doğru yuvarlayın.
Boru Muayenesi
Kullanım: Bu bir "Geçmez" Mastarıdır ve aşağıdaki gibi kullanılmalıdır:
Aşağıdaki talimatlara göre bağlantıyı yapın: 1/4 inç (6 mm), 3/8 inç, 1/2 inç (12 mm) - elle sıkmadan 1-1/4 tur yapın. Uygun boyuttaki mastarı kullanarak somun ve gövde arasındaki boşluğu kontrol edin. Eğer mastar boşluğa kolayca girerse, mastarın boşluğa giremeyeceği noktaya kadar somunu daha fazla sıkın.
Yüksek Güvenlik
Şiddetli koşulların ve yüksek basıncın olduğu uygulamalarda aşağıdaki kurulum prosedürlerini öneririz:
1. Somunun elle sıkıldığını kontrol edin
2. Boru (Omuza kadar) takın
3. Boru serbestçe dönmeyene kadar somunu bir anahtarla çevirin.
4. Somunun konumunu işaretleyin.
5. Somunu 1-1/4 tur çevirin.
Bu yöntem, boru dış çapı minimum toleransta olsa bile, yüksüklerin 1-1/4 tur boyunca boru ile temas halinde olmasını sağlar.
Maksimum bağlantı elemanı güvenilirliğini ve performansını sağlamak için, her uygulama için boru seçimi yapılırken büyük özen gösterilmelidir.
Neden bizi seçmelisiniz
1: Her ürün için çeşitli stil ve tam seri pnömatik ürünler.
2: Numune siparişi ve küçük miktarlı sipariş kabul edilebilir.
3: Güvenilir kalite güvencesi ve aktif satış sonrası hizmet
4: Özel isteğinize göre özelleştirme.
5: Hızlı sevkiyat için büyük stok.
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımız tam konteynerli otomasyon parçaları ihracatçısı hizmeti ve satış hava silindiri, hava kaynağı arıtma, solenoid valf, hava valfi, motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ bağlantı elemanı, basınç göstergesi
vb.S: Ne tür ürünler üretebilirsiniz?
C: Birçok tür paslanmaz çelik, pirinç, alüminyum malzeme işleme üretebiliriz.yüksek basınçlı Valf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.
S: Ürün logomuz ve markamızla yapılabilir mi?
C: Evet, tabii ki yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka malları sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S: Garanti mevcut mu?
C: Evet, normalde ürünler bir yıl kalite garantilidir.
S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C: G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve sıkıldığında iç ve dış dişler giderek sıkılaşır. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlığı artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.
G dişi sızdırmaz olmayan bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,ortam sıcak, ağır titreşim vb.
S: Yüksek sıcaklıkta veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir?
| Odak Noktası |
Yüksek Sıcaklık Ortamı Önlemleri |
Aşırı Soğuk Ortam Önlemleri |
| Contalar |
Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklık sentetik gres (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
| Hava Besleme Arıtma |
Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiğlenme noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
| Metal Bileşenler |
Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
| Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
