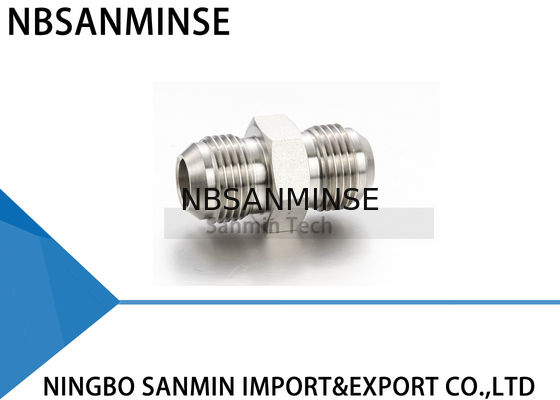

HN Altıgen Meme Paslanmaz Çelik 316L Boru Bağlantı Parçası Tesisat Bağlantı Parçası Yüksek Kalite Sanmin
Kurulum Talimatları
Bağlantı parçaları monte edilmiş ve elle sıkılmış olarak tedarik edilir. Kullanımdan önce sökme, kir veya diğer parçacıkların girmesine izin verebilir.
1. Boruyu bağlantı parçasına takın
Tüpün bağlantı parçası omzuna sıkıca oturduğunu ve somunun elle sıkıldığını kontrol edin. Bu noktada, uzayan altıgen üzerine bağlantı gövdesine bir çizgi işareti çizilmesi önerilir. Bu işaret, başlangıç noktası ve uygun çekme için bir gösterge görevi görecektir.
2. Somunu sıkın
1/4 inç (6 mm) ve daha büyük boyutlar için somunun 1-1/4 tur sıkılması gerekir (Bkz. Şekil A)
3/16 inç (4 mm) ve daha küçük boyutlar için somunun 3/4 tur sıkılması gerekir (Bkz. Şekil B)
Yeniden Montaj Talimatı
Bağlantılar, sızdırmazlık kaybı olmadan tekrar tekrar sökülüp takılabilir.
1. Sökmeden önce, somunun bağlantı parçası gövdesine göre konumunu işaretleyin.
2. Yeniden monte etmek için, somunu orijinal konumuna sıkmak için bir anahtar kullanın.
3. Hafif bir tork artışı hissedilene kadar anahtarla hafifçe sıkın.
Boru Kesici
Sızdırmaz bir bağlantı elde etmek için boru düzgün bir şekilde kesilmelidir. Boru malzemesi için uygun bıçağa sahip iyi kalitede bir boru kesici önerilir.
Kesiciyi her çevirişte derin kesikler alarak kesme süresini azaltmaya çalışmayın. Bu, boruyu sertleştirecektir.
Bağlantı parçasına zarar vermemek ve borunun bağlantı parçasının dibine ulaşmasını sağlamak için borunun ucu çapak alınmalıdır.
Uyarı
Bağlantı parçasına takılacak boruyu mengenede tutmayın (mengene boruda sızıntıya neden olabilecek bir iz bırakır ve ovaliteye neden olabilir).
Boru Kullanımı
Borudaki çizikler sızıntılara neden olabilir. Bu nedenle, sızıntı riskini azaltmak için boruyu dikkatli bir şekilde kullanmak önemlidir.
Bakır Boru
Rulodan bakır boru kullanılıyorsa, borunun ucunu tutun ve ruloyu dışarı doğru yuvarlayarak borunun düz bir yüzeye oturmasını sağlayın.
Yüksek Güvenlik
Şiddetli koşulların ve yüksek basıncın olduğu uygulamalarda aşağıdaki kurulum prosedürlerini öneririz:
1. Somunun elle sıkıldığını kontrol edin
2. Boru (Omuza kadar) takın
3. Boru serbestçe dönmeyene kadar somunu bir anahtarla çevirin.
4. Somun konumunu işaretleyin.
5. Somunu 1-1/4 tur çevirin.
Bu yöntem, boru dış çapı minimum toleransta olsa bile, yüksüklerin tam 1-1/4 tur boyunca boru ile temas halinde olmasını sağlar.
Maksimum bağlantı güvenilirliğini ve performansını sağlamak için, her uygulama için boru seçimi yapılırken büyük özen gösterilmelidir.
Neden bizi seçmelisiniz
1: Numune siparişi ve küçük miktarlı sipariş kabul edilebilir.
2: Özel isteğinize göre özelleştirin.
3: Ücretsiz ürün bilgisi sağlayın.
4: Güvenilir kalite güvencesi ve aktif satış sonrası hizmet
5: Bir yıl kalite garantisi
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımıztam konteynerli otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı ünitesi, solenoid valf, hava valfi, motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ bağlantı parçası, basınç göstergesi vb.
S: Ne tür ürünler üretebilirsiniz?C: Birçok tür paslanmaz çelik üretebiliriz,
pirinç, alüminyum malzeme işleme. yüksek basınçlıValf / solenoid valf / elektrikli valf / su valfi/ pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla yapılabilir mi?C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve yapım konusunda profesyoneliz. Ancak mümkünse bize yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S:
Garanti var mı?
Odak Noktası S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve sıkıldığında iç ve dış dişler giderek sıkılaşır. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlığı artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.
G dişi, sızdırmaz olmayan bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır. S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girişi, valf çekirdeği ve yay sorunu,
ortam
sıcak, ağır titreşim vb.S: Yüksek sıcaklıkta veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir?
Odak Noktası Yüksek Sıcaklık Ortamı Önlemleri
| Aşırı Soğuk Ortam Önlemleri |
Contalar |
Flororubber, PTFE |
| Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
Yağlama |
Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
| Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme İşlemesi |
Soğutmayı güçlendirin, verimli su giderme |
| Ultra düşük çiğlenme noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
Metal Bileşenler |
Genişleme boşluğu bırakın |
| Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
| Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
| Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
