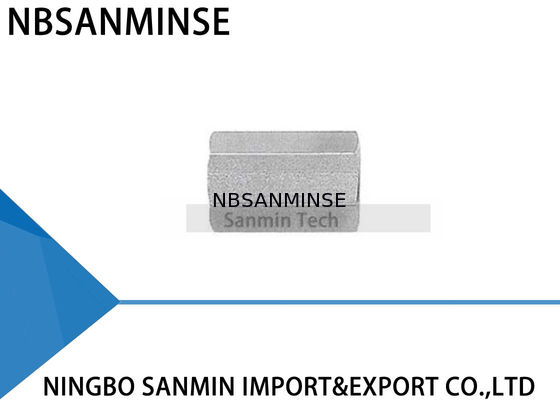

RHCG Paslanmaz Çelik 316L Boru Bağlantı Elemanı Sıhhi Tesisat Bağlantı Elemanı Yüksek Kalite Sanmin
Kurulum Talimatları
Bağlantı elemanları monte edilmiş ve elle sıkılmış olarak tedarik edilir. Kullanımdan önce sökme, kir veya diğer parçacıkların girmesine neden olabilir.
1. Boruyu bağlantı elemanına takın
Tüpün bağlantı elemanı omuzuna sıkıca oturduğunu ve somunun elle sıkıldığını kontrol edin. Bu noktada, uzayan altıgenin bağlantı elemanı gövdesine doğru bir işaret çizilmesi önerilir. Bu işaret, başlangıç noktası ve uygun çekme-yukarı için bir gösterge görevi görecektir.
2. Somunu sıkın
1/4 inç (6 mm) ve daha büyük boyutlar için somunun 1-1/4 tur sıkılması gerekir (Bkz. Şekil A).
3/16 inç (4 mm) ve daha küçük boyutlar için somunun 3/4 tur sıkılması gerekir (Bkz. Şekil B).
Yeniden Montaj Talimatı
Bağlantılar, sızdırmazlık kaybı olmadan tekrar tekrar sökülüp takılabilir.
1. Sökmeden önce, somunun bağlantı elemanı gövdesine göre konumunu işaretleyin.
2. Yeniden monte etmek için, somunu orijinal konumuna sıkmak için bir anahtar kullanın.
3. Hafif bir tork artışı hissedilene kadar anahtarla hafifçe sıkın.
Boru Kesici
Sızdırmaz bir bağlantı elde etmek için boru düzgün bir şekilde kesilmelidir. Boru malzemesi için uygun bıçağa sahip iyi kalitede bir boru kesici önerilir.
Kesme süresini, kesici her turda derin kesikler alarak azaltmaya çalışmayın. Bu, boruyu sertleştirecektir.
Bağlantı elemanına zarar vermemek ve borunun bağlantı elemanının dibine ulaşmasını sağlamak için borunun ucu çapak alınmalıdır.
Uyarı
Bağlantı elemanına takılacak boruyu mengenede tutmayın (mengene boruda sızıntıya neden olabilecek bir iz bırakır ve ovaliteye neden olabilir).
Alınması Gereken Bazı Önlemler
1. Borular yere sürüklenmemelidir.
2. Borular, özellikle büyük dış çaplı borular söz konusu olduğunda, boru rafından dışarı sürüklenmemelidir.
Bakır Boru
Rulodan bakır boru kullanılıyorsa, borunun ucunu tutun ve borunun düz bir yüzeye oturmasını sağlayarak ruloyu dışarı doğru yuvarlayın.
Boru Muayenesi
Kullanım: Bu bir "Geçmez" Kalibresidir ve aşağıdaki gibi kullanılmalıdır:
Aşağıdaki talimatlara göre bağlantıyı yapın: 1/4 inç (6 mm), 3/8 inç, 1/2 inç (12 mm) - elle sıkmadan 1-1/4 tur yapın. Uygun boyuttaki kalibreyi kullanarak somun ve gövde arasındaki boşluğu kontrol edin. Kalibre boşluğa kolayca giriyorsa, kalibrenin boşluğa giremeyeceği noktaya kadar somunu daha fazla sıkın.
Boru Seçimi
Bağlantı elemanlarıyla kullanılacak boru siparişi verilirken dört değişken dikkate alınmalıdır:
1. Malzeme
2. Boru duvar kalınlığı
3. Boru yüzey kalitesi
4. Boru sertliği
Boru, ASTM A213 veya ASTM A269 standardına uygun, dikişsiz ve tam tavlanmış olmalıdır.
Boru çiziksiz olmalı ve bükme ve flanşlama için uygun olmalıdır.
Neden Bizi Seçmelisiniz
1: Her ürün ve tam seri pnömatik ürünler için çeşitli stil.
2: Numune siparişi ve küçük miktarlı sipariş kabul edilebilir.
3: Özel isteğinize göre özelleştirin.
4: Ücretsiz ürün bilgisi sağlayın.
5: Hızlı sevkiyat için büyük stok.
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımıztam konteynerli otomasyon parçaları ihracatçısı hizmeti vehava silindiri, hava kaynağı arıtma, solenoid valf, hava valfi, motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ bağlantı elemanı, basınç göstergesi vb.
S: Ne tür ürünler yapabilirsiniz?C: Birçok çeşit paslanmaz çelik,pirinç, alüminyum
malzeme işleme yapabiliriz.yüksek basınçlıValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf /hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla yapılabilir mi?C: Evet, tabii ki yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S:
Garanti var mı?
C: Evet, normalde ürünler bir yıl kalite garantilidir.
Yüksek Sıcaklık Ortamı Önlemleri C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça giderek daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.
G-dişi sızdırmaz bağlantılar için kullanılan silindirik bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²? C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,
ortam
sıcak, ağır titreşim vb.
S:Yüksek sıcaklıkta veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
Yüksek Sıcaklık Ortamı Önlemleri Aşırı Soğuk Ortam Önlemleri
| Contalar |
Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
| Hava Besleme Arıtma |
Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiğlenme noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
| Metal Bileşenler |
Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
| Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
