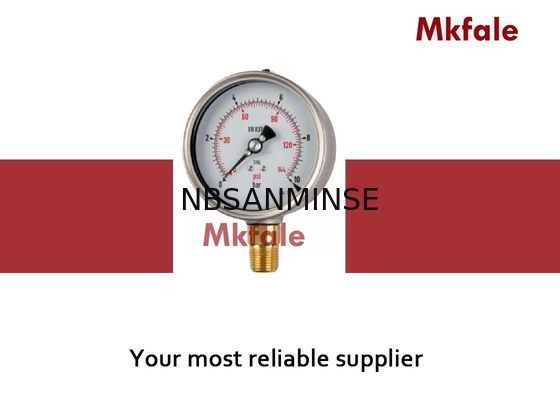

Brass Connection Bayonet Case Tasarımı ile Sıvı Doldurulmuş Basınçölçer
SM1SB Bir Parça Bağlantısı Bayonet Düzeniyle,
SM1SP bir parça bağlantısı ve kıvrılmış kağıt tasarımı,
SM2SB, SM2SS, SMSS, SMSSH, SMSS - 160L
Tek parça bağlantı
Paslanmaz çelik kafes tasarımı |
SM1SB Bir parça
süngü kazası tasarımı ile bağlantı |
| Uygulama |
Paslanmaz çelik kabı ve bakır alaşımlı ıslatılmış kısmı ve doldurulabilir seçeneği ile özel bir tasarım
Aşırı titreşim uygulanması ve korosif olmayan çevresel alan durumu,bayonet kilitli
kabuk tasarımı.Pnevmatik ve hidrolik sistemler, kompresörler, motorlar, pompalar için uygulanabilir,
Sıçrama sistemi, bina otomasyon sistemi ve titreşimlerin olduğu işlem ünitesi
Endişelenme. |
| Özellikleri |
Doğruluk sınıfı 1.6Birinci sınıf.0, Geniş bir titreşim uygulaması
Paslanmaz çelik kabuk tasarımı, Knock-down sistemi arka ve ön flange
Kırık kilitli dolap tasarımı, Tam ölçekte %30'a kadar basınç
Sınırlayıcı vida standart, sıvı dolumu ile mükemmel titreşim direnci
Tasarım ölçeği 600 bar'a kadar |
| Teknik Özellik |
İsimsel Boyut |
63,100 150mm |
| Doğruluk Sınıfı |
Birinci sınıf.6Sınıf 1.0 (Φ>100mm) |
| Giriş Koruması. |
IP65 (Havadan korunur) |
| Bağlantı Boyutu |
G1/4, G1/2 veya NPT |
| Ölçek aralığı |
Basınç 0..1000 bar, vakum -1 bar..0, bileşik -1..24 bar |
| Tüp elemanı şekli |
P≤100 bar c tüpünde, P>100 bar spiral sarmalında |
| Doldurma |
Kuru veya sıvı dolu |
| Çalışma sıcaklığı |
Çevre sıcaklığı -10 °.. + 70 ° C, Orta sıcaklık 90 ° C Max. |
| Sıcaklık Hatası |
Basınç elemanı sıcaklığındaki ek hata
Referans sıcaklığından +20° C ((+68° F) uzaklaşır, ±0,4%/10° C ((50° F) artış veya düşüştür. |
| Aşırı basınç sınırı |
F.S.P. ≤100 barın %130'u, F.S.P.>100 barın %115'i |
| Arama Mezuniyeti |
Tek aralığı için beyaz üzerine siyah derecelendirme, çift aralığı için beyaz üzerine siyah ve kırmızı derecelendirme |
| Tasarım malzemesi |
Kaplama ve Bezel Halkası |
Kaplama ve Bezel Halkası, SS304 |
| Algılayıcı Eleman |
Bakır alaşımı |
| bağlantı |
Bakır |
| Pencere |
Tempered Glass (SM1SB Serisi), Plastik (SM1SP Serisi) |
| Pencere dikişleri |
Endüstriyel kauçuk mühür |
| İzleyici |
Siyah boya alüminyum |
| Çaplama plağı |
Alüminyum alaşımı |
| Montaj kodu |
L: Alt giriş, W: Arka flange ile alt giriş, B: Arka giriş ((orta arka, arka arka)
F: Ön flange ile arka, Z: destekle arka |
Özel uygulama alanları:
Endüstriyel süreç kontrolü ve ölçümü: Mekanik basınç ölçerleri, yüksek dayanıklılıkları ve kolay üretim özellikleri nedeniyle endüstriyel süreçlerde yaygın olarak kullanılır.ve üretim güvenliğini sağlamak için ekipman ve boru hatlarındaki basıncı izlemek için kullanılırlar.
Uygulama sistemleri: örneğin su ve gaz tedarik sistemlerinde borulardaki basıncı izlemek ve kontrol etmek.
Petrokimya ve metalürji: Basınç ölçerleri, petrol, kimya ve metalürji departmanlarının üretim süreçlerinde ortamın basıncını ölçmek ve kontrol etmek için kullanılır.
Taşıma: Araç bakımı sırasında, motor yağ basıncını izlemek için yağ basınç ölçer kullanılır ve aracın içindeki diğer basınç ölçerleri de lastikler için kullanılır.
Enerji alanı: Termal boru ağında ve elektrik santralinde, basınç ölçümü kazan suyunun basıncını ve sistem basıncını izlemek için önemli bir araçtır.
Gıda ve ilaç endüstrisi: hassas ortamların basıncını ölçmek, kirlenmeyi önlemek için diyafragma basınç ölçerleri gibi özel basınç ölçerleri kullanın.ve sağlık ve patlama geçirmezlik gereksinimlerini karşılar
S: Ücretsiz numuneleri sunabilir misiniz?
A: Evet, Ama ürünlere bağlı. Lütfen bizimle iletişime geçin. ina@pneuhydr.com Ya da whatsapp 0086 15168536055
S: İş alanınız nedir?
A: İş alanımız:Eksportör otomasyon parçaları servis ve satmakHava silindir, hava kaynağı tedavisi, solenoid valfi,hava valfi,motorlu valf,Bakır valf, hidrolik valf, hidrolik silindir, hava ve yağDüzeltme, basınç göstergesivesaire.
S:WNe tür ürünler yapabilirsiniz?
A: Birçok çelik çeşidi yapabiliriz., Bakır, alüminyummalzeme işleme.Yüksek gibi.basınç Valf / solenoid valfi / elektrik valfi /Su valfi/Pnömatik valf/hava silindir/hidrolik valf/hidrolik akülatörÜrünler ve benzeri.
S: Ürün bizim logomuzla ve markasımızla yapılabilir mi?
A: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel yapıyoruz. Ama mümkünse bize yetki vermeniz gerekiyor.
S:Orijinal ünlü pnevmatik ve hidrolik alet marka ürünleri sağlayabilir misiniz?
A: Evet,Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti var mı?
A: Evet, normalde ürünler bir yıllık kalite garantisi.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G iplikleri arasındaki fark nedir?
A: G ipliği silindir şeklindedir ve kendini mühürlemez, sızıntıyı önlemek için ek dikişler gerektirir.ve iç ve dış iplikler sıkıştırıldıkça daha sıkı ve daha sıkı olurlar.Dikiş, ipliklerin deformasyonu yoluyla elde edilir ve dikiş etkisini artırmak için genellikle birleştirilmiş olarak damgar veya bant kullanılır.
G ipliği, mühürlenmemiş bağlantılar için kullanılan silindrik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve mühürlenmesine dayanan konik bir tüptür.NPT aynı zamanda 60 derecelik bir diş profilleri açısı olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır
S: Basınç birimlerini nasıl dönüştürürsünüz: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
S: Genellikle solenoid valf bobinlerinin yanmasına ne neden olur?
A: Yanlış voltaj ve hz, sık sık değiştirme, pilot başının sıvıya girmesi, valf çekirdeği ve yay problemi,Çevre Sıcak, ağır titreşimler vb.
S: Yüksek sıcaklıklarda veya aşırı soğuk ortamlarda pnevmatik bileşenler için ne dikkate alınmalıdır?
| Odak Noktası |
Yüksek Sıcaklık Çevre Karşıt Önlemler |
Aşırı Soğuk Çevre Karşıt Önlemler |
| Mühürler |
Fluor kauçuk, PTFE |
Düşük sıcaklıklı nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklıklı sentetik yağ (düşük uçuculuk) |
Düşük sıcaklıklı yağ (düşük dökme noktası, düşük viskozluk) |
| Havalandırma işlemleri |
Soğutmayı güçlendirmek, verimli su çıkarma |
Ultra düşük çiy noktası kurutma (soğutma + emici tip), ısı izleme |
| Metal bileşenler |
Rezerv genişlemesine izin |
Düşük sıcaklık sertliği ile malzemeleri seçin, soğuk küçülme nedeniyle sızıntı önlemek |
| Kontrol bileşenleri |
Yüksek ısıya dayanıklı kaliteli bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları, yerel ısıtma, soğuk yoğunlaşmanın önlenmesi |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve karla maruz kalmaktan kaçının, termal yalıtım malzemeleri ile sarın |
