GİRİŞ VOLTAJI AC220V 0.75KW-5.5KW
GİRİŞ VOLTAJI AC380V 0.75KW-450KW

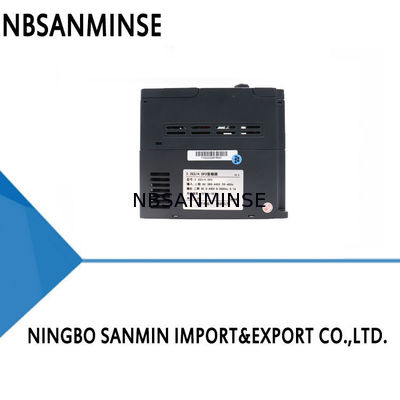

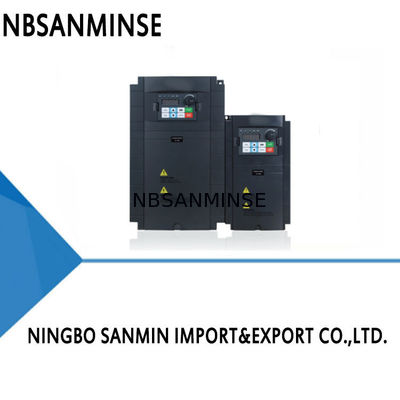

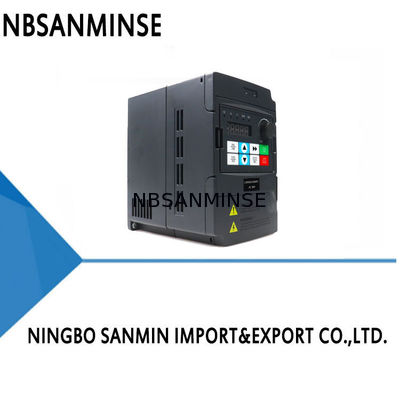

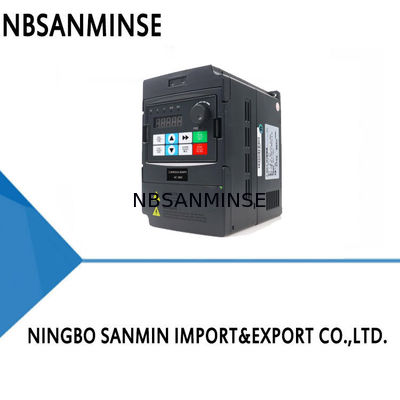

FL710 serisi invertör, esas olarak üç fazlı AC asenkron motorun hızını kontrol etmek ve ayarlamak için kullanılan, genel amaçlı, yüksek performanslı bir akım vektör invertörüdür. Bu seri, yüksek performanslı vektör kontrol teknolojisi, düşük hızda yüksek tork çıkışı, iyi dinamik özellikler, süper aşırı yük kapasitesi, artırılmış kullanıcı programlanabilir fonksiyon ve arka plan izleme yazılımı, iletişim veri yolu fonksiyonu, çeşitli PG KARTLARını destekleme, zengin ve güçlü fonksiyon kombinasyonu, kararlı performans benimser.
Ürün Özellikleri
Üstün düşük frekans performansı
Yüksek başlangıç torku ve kararlı düşük hızlı tork çıkışı sağlayan akım vektör kontrol algoritması
Geniş voltaj girişi
Geniş voltaj girişi, voltaj kararsızlığına iyi yanıt verir
Geniş uygulama alanı
Çeşitli saha kontrol gereksinimlerinin gerçekleştirilmesini kolaylaştıran zengin endüstriyel uygulama yazılımı fonksiyonlarını entegre eder
Dahili fren ünitesi
Kompakt mekanizma tasarımı, dahili fren ünitesi (18.5kw altı standart yapılandırma)
RS485 iletişimi
Tüm ürün serisi standart RS485 seri iletişim arayüzü ile yapılandırılmıştır ve standart Modbus iletişim protokolünü benimser
Tam koruma
Kapsamlı koruma fonksiyonu, her türlü yük dalgalanması ve anormal kullanım ortamıyla kolayca başa çıkar
Yüksek güvenlik
Tüm ürün serisi, ürün kullanım güvenliğini sağlamak için yüksek alev geciktirici malzemeler ve yüksek güvenilirlikli ana devre bağlantısı benimser
Ürün Bilgileri
|
Ürün
Model
|
Güç
Adaptör
|
Giriş
Voltaj
|
Çıkış Akımı |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin
Mesafe
|
Genel
Boyutlar
|
Paketleme
Boyutlar
|
Net Ağırlık
|
Brüt Ağırlık |
| G*Y |
U*G*D |
U*G*D |
| FL710 |
4KW |
220V-240V
50-60HZ
Tek faz
220V-240V
50HZ-60HZ
380V-440V
50-60HZ
Üç faz
380V-440V
50HZ-60HZ
|
17A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.75KG |
3.2KG |
| FL710 |
5.5KW |
25A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.85KG |
3.3KG |
| FL710 |
0.75KW |
2.1A |
88*140MM |
151*100*138MM |
215*142*183MM |
1.05KG |
1.3KG |
| FL710 |
1.5KW |
3.8A |
88*140MM |
151*100*138MM |
215*142*183MM |
1.05KG |
1.35KG |
| FL710 |
2.2KW |
5.1A |
88*140MM |
151*100*138MM |
215*142*183MM |
1.05KG |
1.35KG |
| FL710 |
4KW |
8.5A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.75KG |
3.15KG |
| FL710 |
5.5KW |
13A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.85KG |
3.25KG |
| FL710 |
7.5KW |
16A |
128*228MM |
240*140*180MM |
302*185*235MM |
2.9KG |
3.35KG |
| FL710 |
11KW |
24A |
128*228MM |
240*140*180MM |
302*185*235MM |
3.3KG |
3.45KG |
| FL710 |
15KW |
32A |
187*305MM |
323*205*205MM |
395*285*300MM |
5.6KG |
6.5KG |
| FL710 |
18.5KW |
36A |
187*305MM |
323*205*205MM |
395*285*300MM |
5.75KG |
6.65KG |
| FL710 |
22KW |
44A |
187*305MM |
323*205*205MM |
395*285*300MM |
5.85KG |
6.75KG |
| FL710 |
30KW |
58A |
235*443MM |
465*285*225MM |
560*385*335MM |
16.1KG |
17.6KG |
| FL710 |
37KW |
70A |
235*443MM |
465*285*225MM |
560*385*335MM |
16.3KG |
17.8KG |
| FL710 |
45KW |
90A |
235*482MM |
510*320*256MM |
605*425*355MM |
22.75KG |
24.6KG |
| FL710 |
55KW |
110A |
235*482MM |
510*320*256MM |
605*425*355MM |
23.05KG |
24.9KG |
| FL710 |
75KW |
152A |
240x626MM |
650*380*275MM |
765*480*321MM |
37KG |
40.1KG |
| FL710 |
90KW |
172A |
240*626MM |
650*380*275MM |
765*480*321MM |
37.75KG |
41.5KG |
| FL710 |
110KW |
205A |
240*626MM |
650*380*275MM |
765*480*321MM |
38.5KG |
42.25KG |
| FL710 |
132KW |
253A |
320*730MM |
750*495*325MM |
850*595*395MM |
59.5KG |
69.5KG |
| FL710 |
160KW |
304A |
320*730MM |
750*495*325MM |
850*595*395MM |
61.5KG |
71.3KG |
Montaj Kablolaması
Terminal Fonksiyon Açıklaması
|
Terminal
Ad
|
Terminal
Kullanım
|
Ayar ve Açıklama
|
|
R
|
İnvertör güç kaynağı:
380V modeli R,S ve T'ye bağlanır; 220V modeli R,S veya R,T'ye bağlanır
|
İnvertör giriş güç kaynağının ön ucunda aşırı akım koruma cihazı olarak hava anahtarı kullanılmalıdır. Kaçak koruma anahtarı eklenirse, kaçak anahtarının yanlış çalışmasını önlemek için lütfen 200mA'den fazla hassasiyete ve 100 ms'den fazla çalışma süresine sahip ekipman seçin
|
|
S
|
|
T
|
|
U,V,W
|
İnvertör çıkışı, motora bağlı
|
Kaçak akımı azaltmak için motor bağlantı hattı 50 metreyi geçmemelidir
|
|
PE
|
topraklama
|
İnvertör iyi topraklanmalıdır
|
|
X1
|
X1/X2/X3/X-4/X5/X6/X7 ve COM arasındaki bağlantı etkilidir ve diğer fonksiyonlar sırasıyla F4.00~F4.06 parametreleri ile ayarlanır. X7, ortak bir çok fonksiyonlu terminal olarak kullanılabilir ve ayrıca yüksek hızlı darbe giriş portu olarak programlanabilir, bkz.
F4.06 fonksiyon açıklaması
|
Giriş, 0-24v seviye sinyali, düşük seviye etkili, 5mA
|
|
X2
|
|
X3
|
|
X4
|
|
X5
|
|
X6
|
|
X7
|
|
AI1
|
Akım veya voltaj analog girişi alır
|
Giriş voltaj aralığı: 0-10v Giriş akım aralığı: 0-20ma
|
|
AI2
|
Yalnızca akım analog girişi alır
|
Giriş voltaj aralığı: 0-10v
|
|
AO1
|
Analog çıkış sinyali 1
|
Çıkış, 0-10v DC voltaj
|
|
AO2
|
Analog çıkış sinyali 2
|
Çıkış, 0-10v DC voltaj
|
|
24V
|
24V, dijital sinyal giriş terminalinin ortak güç kaynağıdır
|
Maksimum çıkış akımı 200mA
|
|
10V
|
10V, analog giriş ve çıkış terminallerinin ortak güç kaynağıdır
|
Maksimum çıkış akımı 20mA
|
|
COM
|
Sinyal ortak terminali
|
GND ile dahili olarak izole edilmiştir
|
|
GND
|
Sinyal ortak terminali
|
COM ile dahili olarak izole edilmiştir
|
|
AVI
|
0-10V Sinyal Girişi
|
0-10V Sinyal Girişi
|
|
TA
|
Çok fonksiyonlu röle çıkış terminali olarak programlanabilir şekilde tanımlanır, 99 türe kadar, bkz. F5.02 terminal fonksiyon tanıtımı
|
TA-TB: normalde kapalı, TA-TC: normalde açık Kontak kapasitesi: AC 250V/3A DC 24V/2A
|
|
TB
|
|
TC
|
Endüstriyel Uygulama
FL710 serisi makineler, mükemmel performansı ve güçlü fonksiyonu ile tekstil, kağıt yapımı, çekme, takım tezgahları, paketleme, gıda, fan, su pompası ve diğer endüstriler gibi ekipman hız düzenlemesi ve otomasyon gereksinimlerinin tasarımında yaygın olarak kullanılmaktadır.
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımıztam konteyner otomasyon parçaları ihracatçısı hizmeti ve satışıhava silindiri, hava kaynağı arıtma, solenoid valf,hava valfi,motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ bağlantı parçası, basınç göstergesi vb.
S:Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz
,pirinç, alüminyum malzeme işleme.yüksekbasınçlıValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri.S: Ürün logomuz ve markamızla yapılabilir mi?
C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka malları sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. gibi tedarik edebiliriz.
S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? C: Evet, normalde ürünler bir yıl kalite garantilidir.
S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girişi, valf çekirdeği ve yay sorunu,
ortamsıcak, ağır titreşim vb. S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
| Yüksek Sıcaklık Ortamı Önlemleri |
Aşırı Soğuk Ortam Önlemleri |
Contalar |
| Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
Yağlama |
| Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme Arıtma |
| Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiy noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
Metal Bileşenler |
| Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülmeden kaynaklanan sızıntıyı önleyin |
Kontrol Bileşenleri |
| Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Montaj |
| Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kar maruziyetinden kaçının, ısı yalıtım malzemeleriyle sarın |
|
