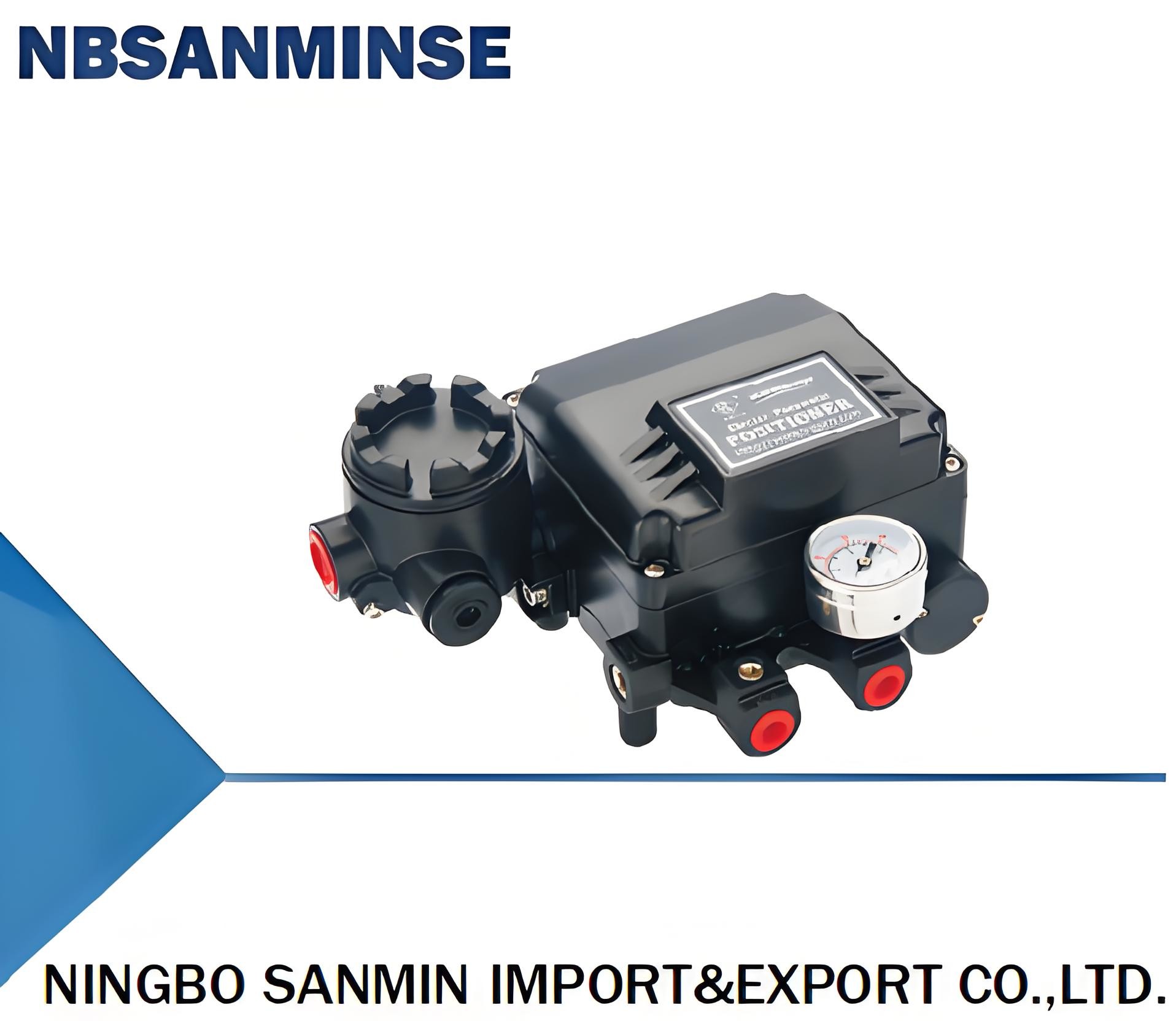

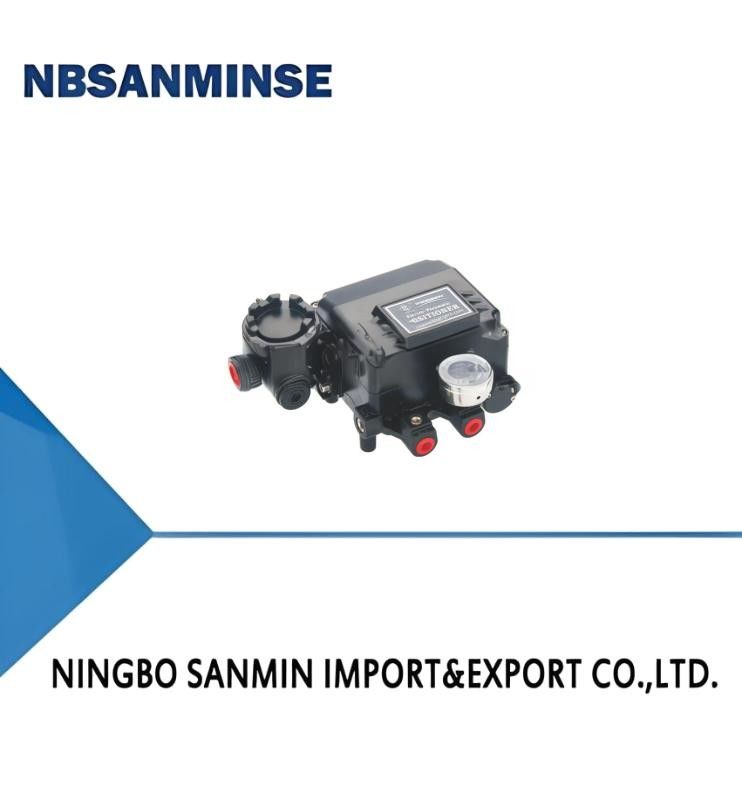

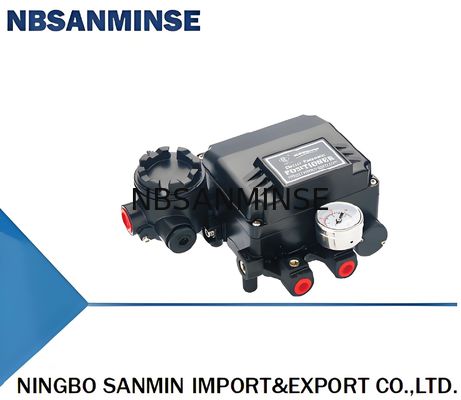

YT1000 serisi elektrikli ve gaz valfi konumlayıcısı |
|
|
1. CE sertifikasını geçti
2. Patlamaya dayanıklılık sınıfı (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb) sertifikasını geçti
3. IP66 derecelendirme sertifikasını geçti
4. Yüksek titreşimli (5 - 200 Hz'de etki yok)
5. Elektrik arayüzleri gözenekli formdadır, her yöne bağlantı sağlar
6. Kalibrasyon basittir, uygulaması kolaydır, tepki dönüşümü
7. Değiştirmeye gerek yok, 1/2 eşit parça kontrolü tamamlayabilir
8. Parçalar için modüler yapı tasarımı, onarım ve bakım kolaylığı
|
İlk olarak, Ürün Genel Bakışı
YT 1000 serisi elektrikli konumlayıcı ve pnömatik kontrol valfi, kapalı döngü kontrol devresi oluşturur. Kontrol sisteminin doğru akım sinyalini, gaz valfi kontrol valfi eylemini sürmek için dönüştürür. Aynı zamanda, geri besleme regülatörünün açıklığına göre, valf konumunun sistem çıkış kontrol sinyallerine göre doğru konumlandırılabilmesini sağlar. Elektrikli konumlayıcı, tek etkili (yay geri dönüşlü tip) ve çift etkili pnömatik aktüatör tiplerinde mevcuttur. |
| Pilot valf egzoz deliğiSeçenekler |
YT1000L |
YT1000R |
| proje |
Düz hareket |
Açısal hareket |
| Tek etkili |
Çift etkili |
Tek etkili |
Çift etkili |
| Giriş sinyali |
4~20mA DC |
| Empedans |
250±15Ω |
| Besleme basıncı |
1.4~7kgf/cm2(20~100psi) |
| Strok |
10~150mm 0~90° |
| Tüp arayüzü |
NPT1/4 |
|
Presür
ölçer arayüzü
|
NPT1/8 |
| Güç arayüzü |
NPT1/2(G1/2) |
| S Tek etkili |
Ex dmbⅡB(C)T6 Gb,Ex ia ⅡB(C)T6 Gb |
| Protection sınıfı |
IP66 |
| Ortam sıcaklığı |
-20℃~70℃ |
| Doğrusal±1%F.S±2%FS |
Histerezis |
| ±1%F.S |
Hassasiyet |
| ±0.2%F.S±0.5%F.STekrarlanabilirlik |
±0.5% |
| Hava tüketimi |
3LPM(Sup=1.4kgf/cm2,20psi) |
| Akış kapasitesi |
80LPM(Sup=1.4kgf/cm2,20psi) |
| MalzemeDökme alüminyumAğırlık |
2.7kg(6 lb)2.8kg(6.2 Ib) |
| Pilot valf egzoz deliğiodel |
Aktüatör hareketi |
| basınçlıPatlamaya dayanıklılık sınıfı |
Geri besleme çubuğu formu |
| Pilot valf egzoz deliğiSeçenekler |
YT-1000 |
L Doğrusal |
S Tek etkili |
M Ex dmbⅡBT6 Gb |
1 10~40mm(Doğrusal) |
M6x40L (Döner tip) |
| 1 Aktüatör hacmi 90cm³'ten azdır |
0 Hayır |
R Döner tip |
D Çift etkili |
C Ex dmb ⅡCT6 Gb
2 40~70mm(Doğrusal)
|
M6x63L (Döner tip) |
2 Aktüatör hacmi 90-180 cm³ |
| 1 +PTM(dahili valf konumu geri bildirimi) |
I Ex iaⅡBT6G b |
3 70~100 mm (Doğrusal) |
M840L (Döner tip)
3 Aktüatör hacmi 180cm³'ten büyüktür
|
2 +PTM(Harici valf konumu geri bildirimi) |
P EX iaⅡCT6G b |
|
|
4 100-130 mm (Doğrusal) |
M863L (Döner tip)
3 +L/S (Dahili limit anahtarı)
|
N Patlamaya dayanıklı değil |
5 130-150 mm (Doğrusal) |
|
|
NAMUR(Döner tip) |
4 +L/S(Harici limit anahtarı)
5+PTM+L/S(Dahili valf konumu geri bildirimi ve limit anahtarı)
|
|
S: Ücretsiz numune sunabilir misiniz? |
|
|
C: Evet, |
ancak ürünlere bağlıdır,
Lütfen bizimle iletişime geçin
|
|
ina@pneuhydr.com |
|
|
|
|
|
|
veya whatsapp 0086 15168536055 |
S: İş kapsamınız nedir?
C: İş kapsamımız tam konteyner otomasyon parçaları ihracatçısı hizmeti ve satışıdır hava silindiri, hava kaynağı arıtma, solenoid valf, hava valfi, motorlu valf,
Pirinç valf, hidrolik valf, hidrolik silindir,
hava ve yağ fitting, basınç göstergesi vb.S:Ne tür ürünler üretebilirsiniz? C: Birçok çeşit paslanmaz çelik üretebiliriz,pirinç, alüminyummalzeme işleme.
yüksekbasınçlıValf / solenoid valf / elektrikli valf /
su valfi/pnömatik valf /hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri. S: Ürün logomuz ve markamızla üretilebilir mi?C: Evet, elbette, üretebiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak üretim yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser gibi ürünleri tedarik edebiliriz.S:Garanti var mı?C: Evet, normalde ürünler bir yıl kalite garantilidir.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.
G-dişi sızdırmaz bağlantılar için kullanılan silindirik bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır.
Düşük sıcaklık nitril, silikon kauçuk, poliüretan C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,
ortam sıcak, ağır titreşim vb.
S:
Yüksek sıcaklık veya aşırı soğuk ortamlardaki pnömatik bileşenler için nelere dikkat edilmelidir?
Odak Noktası
Yüksek Sıcaklık Ortamı Önlemleri
Aşırı Soğuk Ortam ÖnlemleriContalar Flororubber, PTFE
Düşük sıcaklık nitril, silikon kauçuk, poliüretan Yağlama
| Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme Arıtma |
| Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiy noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
Metal Bileşenler |
| Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülmeden kaynaklanan sızıntıyı önleyin |
Kontrol Bileşenleri |
| Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Kurulum |
| Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kara maruz kalmaktan kaçının, termal yalıtım malzemeleriyle sarın |
|
|
|
|
|
|
|
