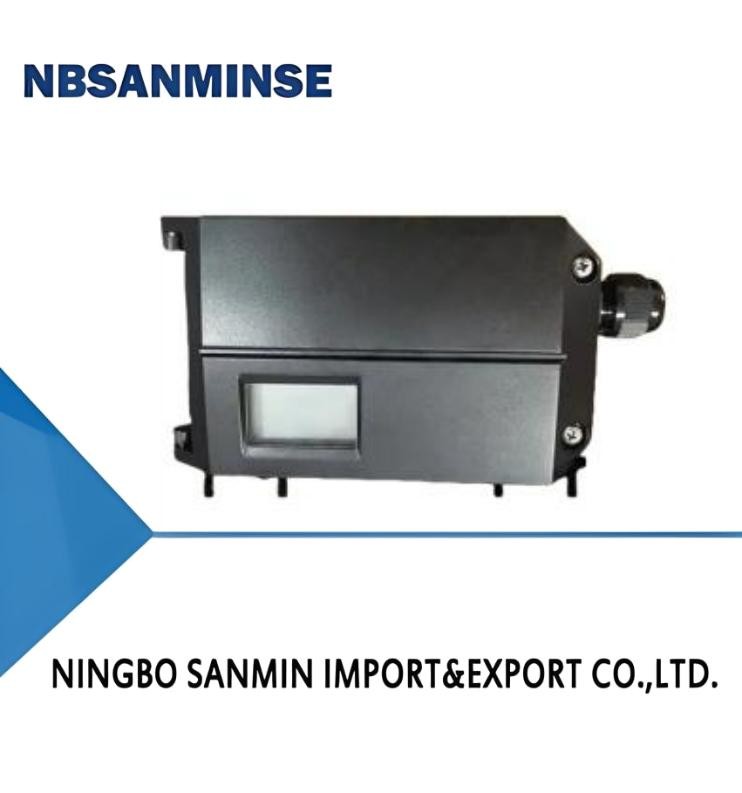

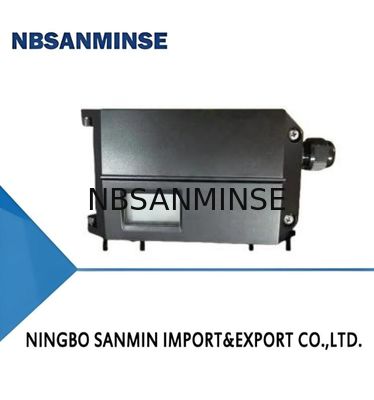

| CN8000 Serisi akıllı elektrikli valf konumlandırıcı |
|
1.Pozisiyoner yüklemeden önce kurulum talimatlarını dikkatlice okuyun. Açıklanan kurulum gereksinimlerine göre konumlandırıcıyı yükleyin. Lütfen bazı kurulum anahtar noktalarına dikkat edin.MeselaKurulum işleminde geri bildirim asını 360° döndürmeyin.Geleneksel düz hareketli konumlandırıcılar için, konumlandırıcı kabuğunun üst düzleminin valfın ana asmasına doğru açıda olduğundan emin olun.konumlandırıcı geri bildirim çubuğunun dönüş açısı kurulum gereksinimlerini karşılar.
2Ventile konumlandırıcıyı yerleştirdikten sonra, hava kaynağını ve elektrik kablolarını bağlayın.Konumlandırıcıyı çalıştırmak için 4 - 20mA sinyali gir.
3Konumlandırıcı açıldığında, sistem başlangıç fonksiyonu tamamlanmadan önce başlangıçsız bir durumdadır.ve arayüz ilk sensör yüzde değerini gösterir.
|
|
Ürün Genel Görünümü
CN8000 serisi akıllı elektro-pnevmatik valf konumlandırıcıları, pnevmatik aktüatörlerle birlikte kullanılır.Onlar otomatik kontrol sisteminden 4 - 20mA DC akım sinyali alarak valf pozisyon kontrol seti elde - noktaBu arada, konum sensöründen sinyal toplayıp, bu iki değer için kontrol yazılımının hesaplama işlemleri yoluyla,Pnömatik aktüatörün hava alımını ve egzozu kontrol ederler., ayar noktasına ulaşmak için valf pozisyonu sürmek.
|
| Kurulum türü |
Geleneksel doğrusal yürüyüş |
| Uzakdan - tip doğrusal vuruş |
| Geleneksel açısal darbe |
| Uzakdan yönlendirme türü açısal çarpma |
| Bölünmüş - tür |
| ActiForm |
Tek eylem |
| Çifte etkisi |
| Patlama geçirmez sınıf |
Patlama geçirmez |
| Ex ia IIC T4/T6 Ga |
| Ex d IIC T6 Gb |
| Geri bildirim sinyali |
- Hayır. |
| - Evet. |
| HARTCİletişim |
- Hayır. |
| - Evet. |
| MÇıkartmaBraket |
- Hayır. |
| Doğrusal vuruş destekleri |
| Köşeli çarpım koltuğu |
| Basınç ölçer bileşenleri |
- Hayır. |
| - Evet. |
| Güç kesim durumu |
Yeniden ayarla |
| Tut - pozisyon |
| Minimum ortam sıcaklığı |
-20°C |
| -40°C |
| Kabuk malzemesi |
A- Hayır.Minik alaşımı |
| SİğnelBen...nput |
4-20mA DC |
| Minimum çalışma akımı |
3.8mA |
| Ben...Nput impedansı |
120Ω |
| Açevresel sıcaklık |
Genel versiyon: -20°C ~ + 70°C
Düşük sıcaklık versiyonu: -40°C ~ + 70°C
T4 ortamındaki en yüksek patlama geçirmez sıcaklık + 60 °C'dir. T6 ortamındaki en yüksek patlama geçirmez sıcaklık + 40 °C'dir.
|
|
HavaKaynak gereksinimleri
|
ISO 8573-1 ile uyumluluk
Katı parçacık boyutu ve yoğunluğu:sınıf 3
Çiy noktası: sınıf 3
Yağ içeriği: sınıf 3
|
|
titreşim direnci
|
0.15mm, 10Hz-60Hz, 20 döngü / eksen
20 m/s2, 60Hz-500Hz, 20 döngü / eksen
Tüm kontrol valfinin sürekli çalışması için tavsiye edilen aralık 20m/s2 rezonans zirvesi yok
|
| Ar kaynağı |
0.14-0.7MPa |
| Akış Hızı |
Alım
2 bar:4.8 Nm3/h
4 bar:8.0 Nm3/h
6 bar:11.2 Nm3/h
Egzoz (reset)
2 Bar:5.9 Nm3/h
4 bar:9.8 Nm3/h
6 bar:13.7Nm3/h
Egzoz (Bekle...pozisyon)
2 bar:6.6 Nm3/h
4 bar:11.1 Nm3/h
6 bar:15.6 Nm3/h
|
| STeady durumhavatüketim |
≤0.4L/min |
| Temelhata |
≤1,0% |
| Histeriz |
≤1,0% |
| Elektriksel arayüz |
M20×1.5 |
| Pnömatik arayüz |
G1/4 |
| WSekiz |
2.0 kg |
| ProtasyonSeviye |
IP66 |
| Patlama geçirmez sınıf |
Ex 1a IIC T4/T6 Ga |
|
Elektriksel arayüz |
Dyazma |
| IN+ |
4-20 mA ayar sinyali + |
| İçinde- |
4-20 mA ayar sinyali... |
| OUT+ |
Geri bildirim sinyali Modülü 18-30V DC + |
| Dışarı... |
Geri bildirim sinyali modülü 4-20 mA çıkış |
|
Pnömatik arayüz |
Dyazma |
| SUP |
Hava kaynağı girişi |
| OUT1 |
Pilot havaalanı 1 |
| Çevre 2 |
Çifte eylem sırasında kullanılan pilot havalandırma 2 |
S: Ücretsiz numuneleri sunabilir misiniz?
A: Evet, Ama ürünlere bağlı. Lütfen bizimle iletişime geçin. ina@pneuhydr.com Ya da whatsapp 0086 15168536055
S: İş alanınız nedir?
A: İş alanımız:Eksportör otomasyon parçaları servis ve satmakHava silindir, hava kaynağı tedavisi, solenoid valfi,hava valfi,motorlu valf,Bakır valf, hidrolik valf, hidrolik silindir, hava ve yağDüzeltme, basınç göstergesivesaire.
S:WNe tür ürünler yapabilirsiniz?
A: Birçok çelik çeşidi yapabiliriz., Bakır, alüminyummalzeme işleme.Yüksek gibi.basınç Valf / solenoid valfi / elektrik valfi /Su valfi/Pnömatik valf/hava silindir/hidrolik valf/hidrolik akülatörÜrünler ve benzeri.
S: Ürün bizim logomuzla ve markasımızla yapılabilir mi?
A: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel yapıyoruz. Ama mümkünse bize yetki vermeniz gerekiyor.
S:Orijinal ünlü pnevmatik ve hidrolik alet marka ürünleri sağlayabilir misiniz?
A: Evet,Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti var mı?
A: Evet, normalde ürünler bir yıllık kalite garantisi.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G iplikleri arasındaki fark nedir?
A: G ipliği silindir şeklindedir ve kendini mühürlemez, sızıntıyı önlemek için ek dikişler gerektirir.ve iç ve dış iplikler sıkıştırıldıkça daha sıkı ve daha sıkı olurlar.Dikiş, ipliklerin deformasyonu yoluyla elde edilir ve dikiş etkisini artırmak için genellikle birleştirilmiş olarak damgar veya bant kullanılır.
G ipliği, mühürlenmemiş bağlantılar için kullanılan silindrik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve mühürlenmesine dayanan konik bir tüptür.NPT aynı zamanda 60 derecelik bir diş profilleri açısı olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır
S: Basınç birimlerini nasıl dönüştürürsünüz: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
S: Genellikle solenoid valf bobinlerinin yanmasına ne neden olur?
A: Yanlış voltaj ve hz, sık sık değiştirme, pilot başının sıvıya girmesi, valf çekirdeği ve yay problemi,Çevre Sıcak, ağır titreşimler vb.
S: Yüksek sıcaklıklarda veya aşırı soğuk ortamlarda pnevmatik bileşenler için ne dikkate alınmalıdır?
| Odak Noktası |
Yüksek Sıcaklık Çevre Karşıt Önlemler |
Aşırı Soğuk Çevre Karşıt Önlemler |
| Mühürler |
Fluor kauçuk, PTFE |
Düşük sıcaklıklı nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklıklı sentetik yağ (düşük uçuculuk) |
Düşük sıcaklıklı yağ (düşük dökme noktası, düşük viskozluk) |
| Havalandırma işlemleri |
Soğutmayı güçlendirmek, verimli su çıkarma |
Ultra düşük çiy noktası kurutma (soğutma + emici tip), ısı izleme |
| Metal bileşenler |
Rezerv genişlemesine izin |
Düşük sıcaklık sertliği ile malzemeleri seçin, soğuk küçülme nedeniyle sızıntı önlemek |
| Kontrol bileşenleri |
Yüksek ısıya dayanıklı kaliteli bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları, yerel ısıtma, soğuk yoğunlaşmanın önlenmesi |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve karla maruz kalmaktan kaçının, termal yalıtım malzemeleri ile sarın |
