1, Genel Bakış

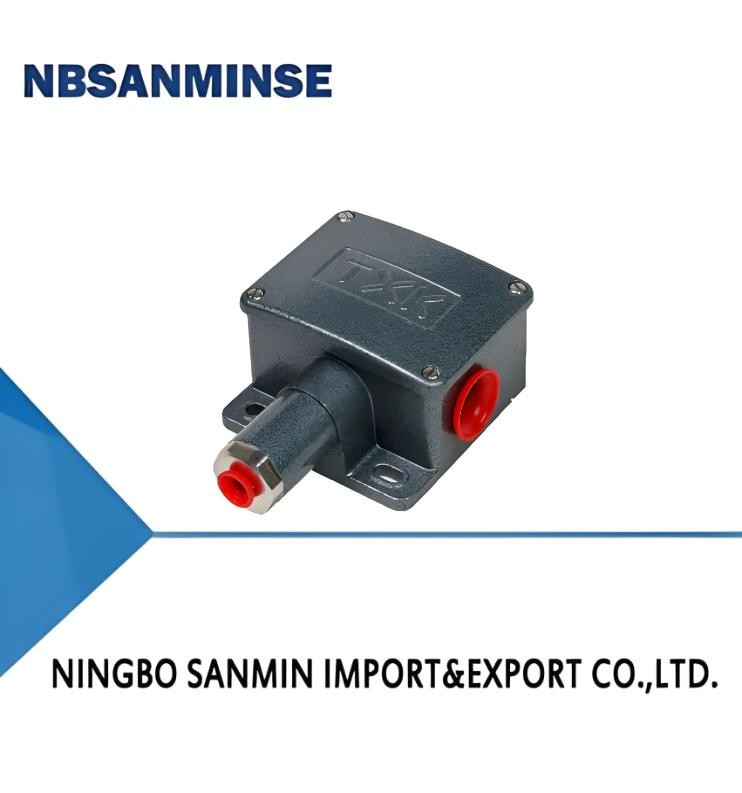

TXK basınç anahtarı, güvenilir bir yerleşim cihazıdır.Mükemmel sismik ve aşırı basınç direnci olanPetrol, kimyasal, termal güç, termoelektrik, metalürji, ilaç vs. gibi endüstrilerde yaygın olarak kullanılır.Kapsama aralığı -0.1MPa ~ 27.5MPa.
2, Teknik performans
|
Çalışma viskozluğu
|
1x10-3m2/s
|
|
Değiştirme unsuru
|
Mikroswitch
|
|
Kapalılık dereceleri
|
IP65
|
|
Çevre sıcaklığı
|
-20°C-60°C
|
|
Orta sıcaklık
|
0°C-80°C
|
|
Anti- titreşim performansı
|
40m/s²
|
|
Tekrarlanabilirlik hatası
|
%1 veya0% 5
|
|
İletişim kapasitesi
|
En fazla 220V AC, ≤5A
|
3Özellikler
|
Basınç ayar değerinin ayar aralığı
|
Değişim farkı en az
|
**Yenebilir basınç (Mpa)
|
Dış boyutlar
|
Değişim sıklığı/dakika
|
Membran malzemesi
|
Arayüzün iç ipliği
|
|
-100 ~ 0KPa
|
3KPa
|
1.3
|
03
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
-100~100KPa
|
3KPa
|
1.3
|
02
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
0~100KPa
|
3KPa
|
1.3
|
03
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
5~170KPa
|
2KPa
|
1.3
|
02
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
5~210KPa
|
5KPa
|
1.3
|
01
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
10~350KPa
|
4KPa
|
1.3
|
02
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
20~700KPa
|
15KPa
|
1.5
|
01
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
0.15~1.2MPa
|
0.02MPa
|
3
|
01
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
0.25 ~ 2.5MPa
|
0.04MPa
|
5
|
01
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
0.37~3.7MPa
|
0.08MPa
|
6
|
01
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
0.7~7MPa
|
0.12MPa
|
10
|
01
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
1.2~12MPa
|
0.15MPa
|
17.5
|
01
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
|
3.5 ~ 27.5MPa
|
1MPa
|
34
|
01
|
30
|
Paslanmaz çelik veya poliyimid
|
NPT1/4
|
4, Seçim Tablosu
|
TXK -□ □-□-□-□
1 2 3 4 5
|
|
1Ürün Formu
|
|
01
|
sözleşme
|
02
|
Çift temaslı
|
03
|
EEx d
|
|
04
|
Alt diferansiyel basınç
|
05
|
Üst ve alt farklı basınç
|
06
|
Yüksek hidrostatik basınç
|
|
07
|
fırın
|
|
|
|
|
|
2- Kabuk.
|
|
NN
|
Düzenli stil
|
RN
|
Çift temas modeli
|
LC
|
Normal patlama geçirmez model
|
|
B
|
Küçük görüntüleme penceresi olan patlama geçirmez model
|
AL
|
Fırın kabuğu
|
|
|
|
3- Diyafram tipi
|
|
01
|
poli
|
02
|
paslanmaz çelik
|
03
|
kauçuk
|
|
4Bağlantı ipliği (gerektiğinde özelleştirilebilir)
|
|
01
|
NPT1/4 içinde
|
|
|
|
|
|
5Uzaklık.
|
Aralık karşılaştırma tablosuna bakın
|
|
Seçim örneği: TXK-01NN-02-01-001
TXK basınç kontrolörü, ürün şekli: düzenli, kabuğu: düzenli, diyafram şekli: paslanmaz çelik, bağlantı ipliği: NPT1/4 iç, aralığı: 3.5-27.5MPa.
|
Aralık karşılaştırma tablosu
|
Kod
|
Aralık
|
Notlar
|
Kod
|
Aralık
|
Notlar
|
|
001
|
3.5-27.5MPa
|
Geleneksel basınç
|
002
|
1.2-12MPa
|
Geleneksel basınç
|
|
003
|
0.7-7MPa
|
Geleneksel basınç
|
004
|
0.37-3.7MPa
|
Geleneksel basınç
|
|
005
|
0.25-2.5MPa
|
Geleneksel basınç
|
006
|
0.15-1.2MPa
|
Geleneksel basınç
|
|
007
|
20-700KPa
|
Geleneksel basınç
|
008
|
10-350KPa
|
Geleneksel basınç
|
|
009
|
5-210KPa
|
Geleneksel basınç
|
010
|
5-170KPa
|
Geleneksel basınç
|
|
011
|
0-100KPa
|
Geleneksel basınç
|
012
|
-100-0KPa
|
Geleneksel basınç
|
|
013
|
-100-100KPa
|
Geleneksel basınç
|
014
|
25KPa
|
Yüksek hidrostatik basınç
|
|
015
|
0-60KPa
|
Alt diferansiyel basınç
|
016
|
20-200KPa
|
Alt diferansiyel basınç
|
|
017
|
50-500KPa
|
Alt diferansiyel basınç
|
018
|
-0.5-0.5KPa
|
Fırın basınç farkı
|
|
019
|
-3-3KPa
|
Fırın basınç farkı
|
020
|
-6-6KPa
|
Fırın basınç farkı
|
|
021
|
-12-12KPa
|
Fırın basınç farkı
|
|
|
|
5Hata ayıklama yöntemi ve anahtar kablolama şeması
Düzenleyici fıstığı temel zayıflık durumuna döndürün, anahtarın C, NO, NC tellerini sinyal ışığına bağlayın.sinyal ışığını yeşil ışığa bağlayın (C ortak terminal), ve C fabrikada NC'ye bağlandığında, yeşil ışık yanıyor) ve ayar noktası göstergesine göre ayarlamalı düyüyi yukarı ve aşağı ayarlayarak istenen ayar noktasına ayarlayın.(Aşağıdaki basınç artıyor ve yukarıdaki basınç azalıyor).
6Görünüm ve kurulum boyutları
01
02
S: Ücretsiz numuneleri sunabilir misiniz?
A: Evet, Ama ürünlere bağlı. Lütfen bizimle iletişime geçin. ina@pneuhydr.com Ya da whatsapp 0086 15168536055
S: İş alanınız nedir?
A: İş alanımız:Eksportör otomasyon parçaları servis ve satmakHava silindir, hava kaynağı tedavisi, solenoid valfi,hava valfi,motorlu valf,Bakır valf, hidrolik valf, hidrolik silindir, hava ve yağDüzeltme, basınç göstergesivesaire.
S:WNe tür ürünler yapabilirsiniz?
A: Birçok çelik çeşidi yapabiliriz., Bakır, alüminyummalzeme işleme.Yüksek gibi.basınç Valf / solenoid valfi / elektrik valfi /Su valfi/Pnömatik valf/hava silindir/hidrolik valf/hidrolik akülatörÜrünler ve benzeri.
S: Ürün bizim logomuzla ve markasımızla yapılabilir mi?
A: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel yapıyoruz. Ama mümkünse bize yetki vermeniz gerekiyor.
S:Orijinal ünlü pnevmatik ve hidrolik alet marka ürünleri sağlayabilir misiniz?
A: Evet,Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti var mı?
A: Evet, normalde ürünler bir yıllık kalite garantisi.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G iplikleri arasındaki fark nedir?
A: G ipliği silindir şeklindedir ve kendini mühürlemez, sızıntıyı önlemek için ek dikişler gerektirir.ve iç ve dış iplikler sıkıştırıldıkça daha sıkı ve daha sıkı olurlar.Dikiş, ipliklerin deformasyonu yoluyla elde edilir ve dikiş etkisini artırmak için genellikle birleştirilmiş olarak damgar veya bant kullanılır.
G ipliği, mühürlenmemiş bağlantılar için kullanılan silindrik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve mühürlenmesine dayanan konik bir tüptür.NPT aynı zamanda 60 derecelik bir diş profilleri açısı olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır
S: Basınç birimlerini nasıl dönüştürürsünüz: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
S: Genellikle solenoid valf bobinlerinin yanmasına ne neden olur?
A: Yanlış voltaj ve hz, sık sık değiştirme, pilot başının sıvıya girmesi, valf çekirdeği ve yay problemi,Çevre Sıcak, ağır titreşimler vb.
S: Yüksek sıcaklıklarda veya aşırı soğuk ortamlarda pnevmatik bileşenler için ne dikkate alınmalıdır?
| Odak Noktası |
Yüksek Sıcaklık Çevre Karşıt Önlemler |
Aşırı Soğuk Çevre Karşıt Önlemler |
| Mühürler |
Fluor kauçuk, PTFE |
Düşük sıcaklıklı nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklıklı sentetik yağ (düşük uçuculuk) |
Düşük sıcaklıklı yağ (düşük dökme noktası, düşük viskozluk) |
| Havalandırma işlemleri |
Soğutmayı güçlendirmek, verimli su çıkarma |
Ultra düşük çiy noktası kurutma (soğutma + emici tip), ısı izleme |
| Metal bileşenler |
Rezerv genişlemesine izin |
Düşük sıcaklık sertliği ile malzemeleri seçin, soğuk küçülme nedeniyle sızıntı önlemek |
| Kontrol bileşenleri |
Yüksek ısıya dayanıklı kaliteli bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları, yerel ısıtma, soğuk yoğunlaşmanın önlenmesi |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve karla maruz kalmaktan kaçının, termal yalıtım malzemeleri ile sarın |
