1, Genel Bakış

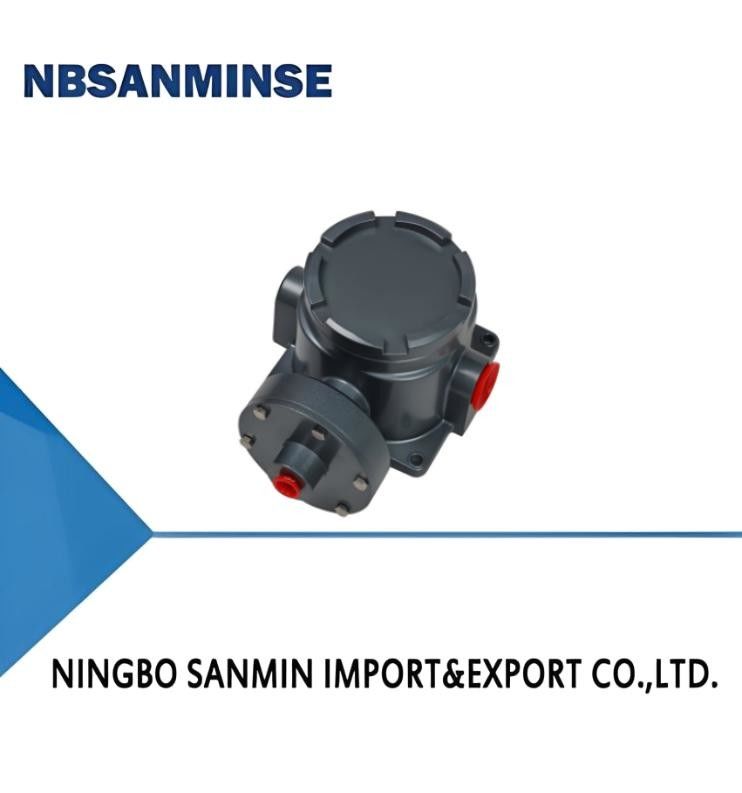

TXK patlamaya dayanıklı basınç kontrol cihazının çalışma prensibi, temel olarak test bileşenlerinin (diyaframlar gibi) elastik deformasyonuna dayanır ve bu deformasyon yoluyla fonksiyonel bileşenleri (mikro anahtarlar gibi) hızlı anahtar atlama eylemleri üretmek üzere yönlendirir. Spesifik olarak, ölçülen (kontrol edilen) ortamın basıncı test elemanına uygulandığında, bu, diyaframın serbest ucunda karşılık gelen elastik yer değiştirmeye neden olacaktır. Bu yer değiştirme daha sonra boru ucuna bağlı mikro anahtarın içindeki düğmeyi (itme çubuğu) karşılık gelen eylemleri üretmek üzere yönlendirecektir. Basınç ayarlanmış kontrol değerine ulaştığında, anahtar kontakları değişecek ve kontrol sistemindeki devrenin kesilmesine veya bağlanmasına neden olarak otomatik kontrol ve sinyalizasyon amacına ulaşılacaktır.
TXK patlamaya dayanıklı basınç kontrol cihazı genellikle bir ölçüm sistemi, kontrol cihazı, ayar mekanizması, muhafaza, fiş soketi vb. bileşenlerden oluşur. Ölçüm sistemindeki diyafram, elastik deformasyonu yoluyla basınç değişikliklerini algılarken, kontrol cihazındaki mikro anahtar bu basınç sinyaline hızlı bir şekilde yanıt verir ve devre açma/kapama işlemleri gerçekleştirir. Bu tasarım, patlamaya dayanıklı basınç kontrol cihazının çeşitli endüstriyel ortamlarda, özellikle yüksek güvenilirlik ve güvenlik gerektiren uygulamalarda kararlı bir şekilde çalışmasını sağlar.
2, Teknik Performans
|
Çalışma viskozitesi
|
<1 × 10－3m2/s
|
Ortam sıcaklığı
|
0～80℃
|
|
Anahtarlama elemanı
|
mikro anahtar
|
Titreşim Önleme Performansı
|
20m/s2
|
|
Toz patlamaya dayanıklı seviyesi
|
Exdb Ⅱ CT4～T6 Gb
|
Patlamaya dayanıklı sertifika numarası
|
GYB24.2900X
|
|
Muhafaza tarafından sağlanan koruma dereceleri
|
IP66(DIN40050 ile uyumlu ve GB4208'deki IP66'ya eşdeğer)
|
Tekrarlanabilirlik hatası
|
0.5% veya 1%
|
|
Ortam sıcaklığı
|
-40℃~60℃
|
Kontak kapasitesi
|
AC 220V 6A(Dirençli)
|
3, Özellikler
|
Basınç ayar değeri ayar aralığı
|
Anahtarlama farkı daha büyük değil
|
**İzin verilen basınç (Mpa)
|
Dış boyutlar
|
Anahtarlama frekansı/dakika
|
Diyafram malzemesi
|
Arayüz iç dişlisi
|
|
-100~0KPa
|
2KPa
|
1.3
|
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
-100~ 100KPa
|
2KPa
|
1.3
|
02
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
0~ 100KPa
|
2KPa
|
1.3
|
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
5~ 170KPa
|
2KPa
|
1.3
|
02
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
5~210KPa
|
4.5KPa
|
1.3
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
10~350KPa
|
3KPa
|
1.3
|
02
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
20~700KPa
|
12KPa
|
5
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
0.15~ 1.2MPa
|
0.02MPa
|
5
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
0.25~2.5MPa
|
0.04MPa
|
5
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
0.37~3.7MPa
|
0.08MPa
|
6
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
0.7~7MPa
|
0. 12MPa
|
9
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
1.2~ 12MPa
|
0. 15MPa
|
17.5
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
3.5~27.5MPa
|
1MPa
|
34
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
4, Seçim Tablosu
|
TXK - □ □ - □ - □ - □
1 2 3 4 5
|
|
1. Ürün Formu
|
|
01
|
standart
|
02
|
çift kontaklı
|
|
EEx d
|
|
04
|
Düşük diferansiyel basınç
|
05
|
Üst ve alt diferansiyel basınç
|
06
|
Yüksek hidrostatik basınç
|
|
07
|
fırın
|
|
|
|
|
|
2. Muhafaza
|
|
NN
|
Standart stil
|
RN
|
Çift kontak modeli
|
LC
|
Sıradan patlamaya dayanıklı model
|
|
B
|
Küçük görüntüleme penceresi olan patlamaya dayanıklı model
|
AL
|
Fırın muhafazası
|
|
|
|
3. Diyafram tipi
|
|
01
|
poli
|
02
|
paslanmaz çelik
|
|
kauçuk
|
|
4. Bağlantı dişi (isteğe göre özelleştirilebilir)
|
|
01
|
NPT1/4 内
|
|
|
|
|
|
5. Aralık
|
Aralık karşılaştırma tablosuna bakın
|
|
Seçim örneği: TXK-03LC-02-01-005
TXK patlamaya dayanıklı kontrol cihazı, ürün formu: patlamaya dayanıklı, muhafaza: sıradan patlamaya dayanıklı tip, diyafram formu: paslanmaz çelik, bağlantı dişi: NPT1/4 iç, aralık: 0.25-2.5MPa.
|
Aralık karşılaştırma tablosu
|
kod
|
aralık
|
notlar
|
kod
|
aralık
|
notlar
|
|
001
|
3.5-27.5MPa
|
Standart basınç
|
002
|
1.2-12MPa
|
Standart basınç
|
|
003
|
0.7-7MPa
|
Standart basınç
|
004
|
0.37-3.7MPa
|
Standart basınç
|
|
005
|
0.25-2.5MPa
|
Standart basınç
|
006
|
0.15-1.2MPa
|
Standart basınç
|
|
007
|
20-700KPa
|
Standart basınç
|
008
|
10-350KPa
|
Standart basınç
|
|
009
|
5-210KPa
|
Standart basınç
|
010
|
5-170KPa
|
Standart basınç
|
|
011
|
0-100KPa
|
Standart basınç
|
012
|
﹣100-0KPa
|
Standart basınç
|
|
013
|
﹣100-100KPa
|
Standart basınç
|
014
|
25KPa
|
Yüksek hidrostatik basınç
|
|
015
|
0-60KPa
|
Düşük diferansiyel basınç
|
016
|
20-200KPa
|
Düşük diferansiyel basınç
|
|
017
|
50-500KPa
|
Düşük diferansiyel basınç
|
018
|
﹣0.5-0.5KPa
|
Fırın diferansiyel basıncı
|
|
019
|
﹣3-3KPa
|
Fırın diferansiyel basıncı
|
020
|
﹣6-6KPa
|
Fırın diferansiyel basıncı
|
|
021
|
﹣12-12KPa
|
Fırın diferansiyel basıncı
|
|
|
|
5, Ayarlama yöntemi ve anahtar kablo şeması
Ayarlama somununu temel zayıflık durumuna getirin, anahtarın C, NO, NC kablolarını sinyal lambasına bağlayın. Sinyal lambasının durumunu gözlemleyin, sinyal lambasını yeşil ışığa bağlayın (C ortak terminaldir ve fabrikada C ve NO bağlandığında yeşil ışık yanacaktır) ve istenen ayar noktasına ayarlamak için ayar somununu ayar noktası göstergesine göre yukarı ve aşağı ayarlayın. (Aşağı doğru basınç artar, yukarı doğru basınç azalır)
6, Görünüm ve kurulum boyutları
01
02
