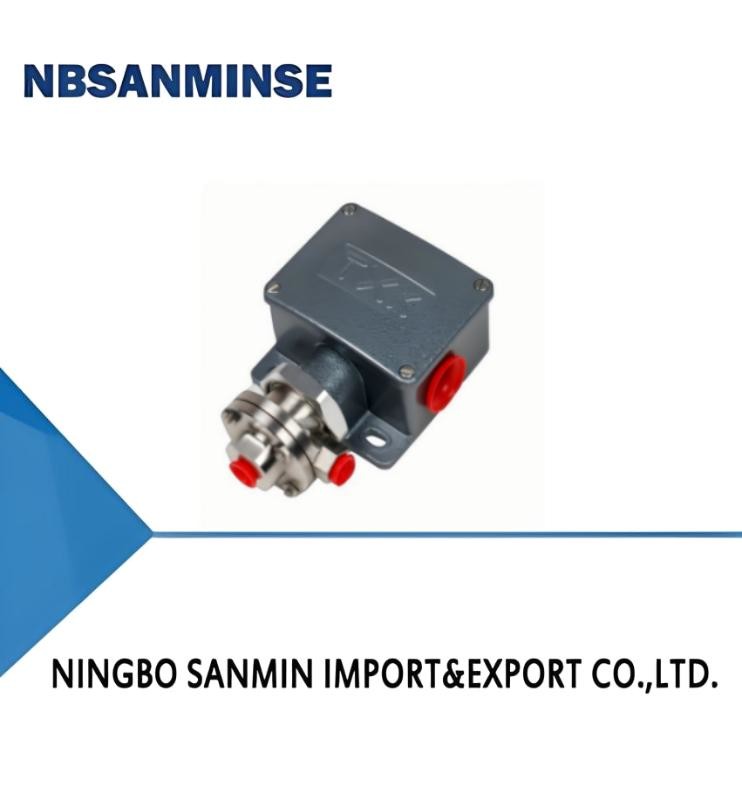

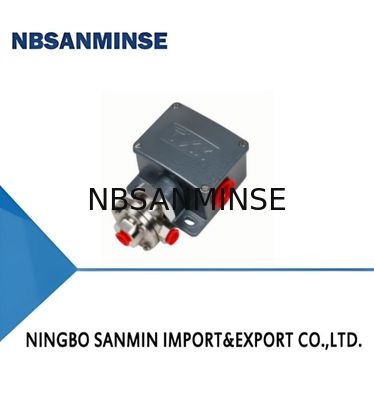

1, Genel Bakış
TXK diferansiyel basınç anahtarı, diyafram piston kombinasyonu indüksiyonunu benimser, akışkan dinamiği veya proses uygulamalarında düşük ila yüksek diferansiyel basınç, farklı statik basınçlar, darbe basınçları veya döngü oranları için uygundur. Hava, gaz, yağ, su ve aşındırıcı olmayan ortamlar için kullanılabilir.
2, Teknik performans
|
Çalışma viskozitesi
|
1x10-3m2/s
|
|
Anahtarlama elemanı
|
mikro anahtar
|
|
Muhafaza derecelendirmeleri
|
IP66
|
|
Ortam sıcaklığı
|
0°C-60°C
|
|
Ortam sıcaklığı
|
0°C-80°C
|
|
Titreşim Önleyici Performans
|
Maks 40m/s²
|
|
Tekrarlanabilirlik hatası
|
≤1%
|
|
Kontak kapasitesi
|
Maks 220V AC, ≤5A
|
3, Özellikler
|
Basınç ayar değeri ayar aralığı
|
Anahtarlama farkı daha büyük değil
|
**İzin verilen basınç (Mpa)
|
Dış boyutlar
|
Anahtarlama frekansı/dakika
|
Diyafram malzemesi
|
Arayüz iç dişlisi
|
|
0~60KPa
|
3KPa
|
3.4
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
20~200KPa
|
10KPa
|
3.4
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
50~500KPa
|
20KPa
|
3.4
|
01
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
|
20~200KPa(RN)
|
30KPa
|
3.4
|
|
30
|
Paslanmaz çelik veya poliimid
|
NPT1/4
|
4, Seçim Tablosu
|
TXK -□ □- □- □- □
1 2 3 4 5
|
|
1. Ürün Formu
|
|
01
|
standart
|
|
çift kontaklı
|
03
|
EEx d
|
|
04
|
Düşük diferansiyel basınç
|
05
|
Üst ve alt diferansiyel basınç
|
06
|
Yüksek hidrostatik basınç
|
|
07
|
fırın
|
|
|
|
|
|
2. Kabuk
|
|
NN
|
Normal stil
|
RN
|
Çift kontak modeli
|
LC
|
Sıradan patlamaya dayanıklı model
|
|
B
|
Küçük izleme penceresi olan patlamaya dayanıklı model
|
AL
|
Fırın kabuğu
|
|
|
|
3. Diyafram tipi
|
|
01
|
poli
|
|
paslanmaz çelik
|
03
|
kauçuk
|
|
4. Bağlantı dişi (gerektiğinde özelleştirilebilir)
|
|
01
|
NPT1/4 İç
|
|
|
|
|
|
5. Aralık
|
Detaylı aralık seçim tablosuna bakın
|
|
Seçim örneği: TXK-04NN-02-01-009
TXK düşük diferansiyel basınç kontrolörü, ürün formu: düşük diferansiyel basınç, muhafaza: normal tip, diyafram formu: paslanmaz çelik, bağlantı dişi: NPT1/4 iç, aralık: 5-210KPa.
|
Aralık karşılaştırma tablosu
|
Kod
|
Aralık
|
Notlar
|
Kod
|
Aralık
|
Notlar
|
|
001
|
3.5-27.5MPa
|
Standart basınç
|
002
|
1.2-12MPa
|
Standart basınç
|
|
003
|
0.7-7MPa
|
Standart basınç
|
004
|
0.37-3.7MPa
|
Standart basınç
|
|
005
|
0.25-2.5MPa
|
Standart basınç
|
006
|
0.15-1.2MPa
|
Standart basınç
|
|
007
|
20-700KPa
|
Standart basınç
|
008
|
10-350KPa
|
Standart basınç
|
|
009
|
5-210KPa
|
Standart basınç
|
010
|
5-170KPa
|
Standart basınç
|
|
011
|
0-100KPa
|
Standart basınç
|
012
|
≥100-0KPa
|
Standart basınç
|
|
013
|
≥100-100KPa
|
Standart basınç
|
014
|
25KPa
|
Yüksek hidrostatik basınç
|
|
015
|
0-60KPa
|
Düşük diferansiyel basınç
|
016
|
20-200KPa
|
Düşük diferansiyel basınç
|
|
017
|
50-500KPa
|
Düşük diferansiyel basınç
|
018
|
≥0.5-0.5KPa
|
Fırın diferansiyel basıncı
|
|
019
|
≥3-3KPa
|
Fırın diferansiyel basıncı
|
020
|
≥6-6KPa
|
Fırın diferansiyel basıncı
|
|
021
|
≥12-12KPa
|
Fırın diferansiyel basıncı
|
|
|
|
5, Ayarlama yöntemi ve anahtar bağlantı şeması
Ayarlama somununu temel zayıflık durumuna getirin, anahtarın C, NO, NC kablolarını sinyal lambasına bağlayın. Sinyal lambasının durumunu gözlemleyin, sinyal lambasını yeşil ışığa bağlayın (C ortak terminaldir ve fabrika ayarında C NC'ye bağlandığında yeşil ışık yanacaktır) ve istenen ayar noktasına ayarlamak için ayarlama somununu ayar noktası göstergesine göre yukarı ve aşağı ayarlayın. (Aşağı doğru basınç artar, yukarı doğru basınç azalır)
6, Görünüm ve kurulum boyutları
01
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımız tam konteyner otomasyon parçaları ihracatçısı hizmeti ve hava silindiri, hava kaynağı ünitesi, solenoid valf, hava valfi, motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ bağlantı parçası, basınç göstergesi vb. satmaktır.
S: Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik,pirinç, alüminyum
malzeme işleme yapabiliriz.yüksek basınçlıValf / solenoid valf / elektrikli valf / su valfi/ pnömatik valf / hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?C: Evet, tabii ki, üretebiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak üretim yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. gibi ürünleri tedarik edebiliriz.
S: Garanti mevcut mu?
C: Evet, normalde ürünler bir yıl kalite garantilidir.
S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
Contalar G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant birlikte kullanılır.
G dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm²?
C: 1MPa=10bar≈145psi≈10kg S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,
ortam
sıcak, ağır titreşim vb.
S: Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir?
Odak NoktasıYüksek Sıcaklık Ortamı Önlemleri Aşırı Soğuk Ortam Önlemleri
Contalar Flororubber, PTFE
| Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
Yağlama |
Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
| Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme İşlemesi |
Soğutmayı güçlendirin, verimli su giderme |
| Ultra düşük çiy noktası kurutma (soğutma + adsorpsiyon tipi), ısıtma kablosu |
Metal Bileşenler |
Genişleme boşluğu bırakın |
| Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
| Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
| Kar ve rüzgar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
02 |
|
|
|
|
