Genel Bakış

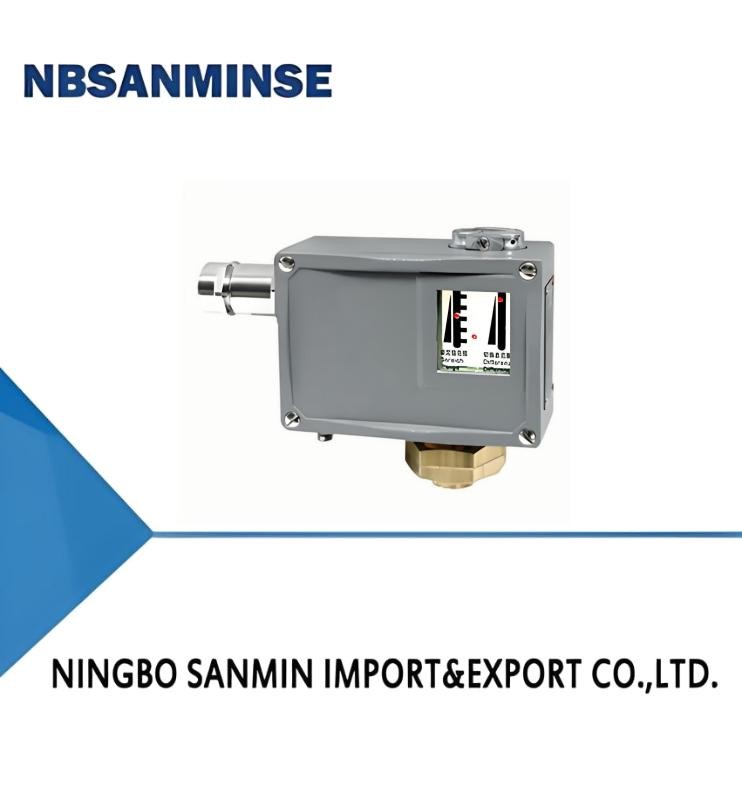

TL0002 basınç anahtarı (mikro basınç)/basınç kontrolörü, diyafram sensörü kullanır ve hava gibi nötr gazlar ile su, hidrolik yağ, madeni yağ, hafif fuel oil vb. gibi sıvı ortamlar için kullanılabilir.
TL0002 basınç anahtarı (mikro basınç)/basınç kontrolörünün ayar değeri ayarlanabilir, 0-2.5MPa aralığındadır. Yüksek kontrol hassasiyeti.
Ana Teknik Performans
|
Genel |
Patlamaya dayanıklı tip |
| Çalışma viskozitesi |
<1×10－3m2/s |
<1×10－3m2/s |
| Anahtarlama elemanı |
mikro anahtar |
Mühürlü anahtar |
| Patlamaya dayanıklı sınıfı |
|
Exde Ⅱ CT4～T6 |
| Muhafaza tarafından sağlanan koruma dereceleri |
IP65(DIN40050 ile uyumlu ve GB4208'deki IP65'e eşdeğer) |
IP65(DIN40050 ile uyumlu ve GB4208'deki IP65'e eşdeğer) |
| Ortam sıcaklığı |
－20℃～50℃ |
－20℃～50℃ |
| Ortam sıcaklığı |
0～90℃ |
0～120℃ |
| Kurulum pozisyonu |
|
Basınç arayüzü dikey olarak aşağı |
| Titreşim Önleyici Performans |
TL0002:40m/s2 ; TL0003:20m/s2 |
Maks:20m/s2 |
| Tekrarlanabilirlik hatası |
≤1.5%
|
≤1.5%
|
| Kontak kapasitesi |
AC 220V 6A(Dirençli) |
DC 250V 0.25A(Dirençli) 60Wmaks
AC 250V 5A(Dirençli) 1250VAmaks |
Özellikler
Mikro basınç anahtarlama farkı ayarlanabilir değil
| Ayarlanmış değer ayar aralığı (KPa) |
Anahtarlama farkı daha büyük
(KPa) |
**İzin verilen basınç ①
(KPa) |
Anahtarlama frekansı/
dakika
|
Basınç sensörü malzemesi |
Arayüzün iç dişi |
Ağırlık
(kg)
|
Dış boyut çizim numarası |
Sipariş katalog numarası |
| Gövde |
Diyafram |
Genel |
Patlamaya dayanıklı tip |
Genel |
Patlamaya dayanıklı tip |
| －16～0 |
0.6 |
50 |
10 |
Galvanizli Çelik |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-002265 |
TL0002.50-002265 |
| －10～0 |
0.6 |
50 |
10 |
Galvanizli Çelik |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-003265 |
TL0002.50-003265 |
| －6～0 |
0.6 |
50 |
10 |
Galvanizli Çelik |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-006265 |
TL0002.50-006265 |
| －2.5～0 |
0.4 |
50 |
10 |
Galvanizli Çelik |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-008265 |
TL0002.50-008265 |
| －1.6～0 |
0.4 |
50 |
10 |
Galvanizli Çelik |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-011265 |
TL0002.50-011265 |
| 0～0.6 |
0.2 |
50 |
10 |
Galvanizli Çelik |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-013265 |
TL0002.50-013265 |
| 0～1.1 |
0.4 |
50 |
10 |
Galvanizli Çelik |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-015265 |
TL0002.50-015265 |
| 0～1.6 |
0.4 |
50 |
10 |
Galvanizli Çelik |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-016265 |
TL0002.50-016265 |
Anahtarlama farkı ayarlanabilir değil
| Ayarlanmış değer ayar aralığı (KPa) |
Anahtarlama farkı daha büyük
(KPa) |
**İzin verilen basınç ①
(KPa) |
Anahtarlama frekansı/
dakika
|
Basınç sensörü malzemesi |
Arayüzün iç dişi |
Ağırlık
(kg)
|
Dış boyut çizim numarası |
Sipariş katalog numarası |
| Gövde |
Diyafram |
Genel |
Patlamaya dayanıklı tip |
Genel |
Patlamaya dayanıklı tip |
| (0～2.5) |
(0.4) |
(50) |
10 |
alüminyum |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-018265 |
TL0002.50-018265 |
| (0～6) |
(0.6) |
(50) |
10 |
alüminyum |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-021265 |
TL0002.50-021265 |
| (0～16) |
(0.8) |
(50) |
10 |
alüminyum |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-023265 |
TL0002.50-023265 |
| (0～25) |
(0.9) |
(50) |
10 |
alüminyum |
Nitril kauçuk |
G1/4 |
1.0 |
01 |
04 |
TL0002.10-024265 |
TL0002.50-024265 |
| 0.005～0.06 |
0.006 |
1.5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
1.15 |
02 |
05 |
TL0002.10-138066 |
TL0002.50-138066 |
| 0.005～0.1 |
0.009 |
1.5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
1.15 |
02 |
05 |
TL0002.10-140066 |
TL0002.50-140066 |
| 0.005～0.16 |
0.012 |
1.5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
1.15 |
02 |
05 |
TL0002.10-139066 |
TL0002.50-139066 |
| 0.005～0.25 |
0.015 |
1.5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
1.15 |
02 |
05 |
TL0002.10-141066 |
TL0002.50-141066 |
| 0.03～0.4 |
0.04 |
4 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.85 |
03 |
06 |
TL0002.10-155066 |
TL0002.50-155066 |
| 0.03～0.6 |
0.05 |
4 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.85 |
03 |
06 |
TL0002.10-156066 |
TL0002.50-156066 |
| 0.05～1 |
0.06 |
4 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.85 |
03 |
06 |
TL0002.10-166066 |
TL0002.50-166066 |
| 0.1～1.6 |
0.12 |
5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.85 |
03 |
06 |
TL0002.10-176066 |
TL0002.50-176066 |
| 0.1～2.5 |
0.15 |
5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.85 |
03 |
06 |
TL0002.10-178066 |
TL0002.50-178066 |
Anahtarlama farkı ayarlanabilir
| Ayarlanmış değer ayar aralığı (KPa) |
Anahtarlama farkı daha büyük
(KPa) |
**İzin verilen basınç ①
(KPa) |
Anahtarlama frekansı/
dakika
|
Basınç sensörü malzemesi |
Arayüzün iç dişi |
Ağırlık
(kg)
|
Dış boyut çizim numarası |
Sipariş katalog numarası |
| Gövde |
Diyafram |
Genel |
Patlamaya dayanıklı tip |
Genel |
Patlamaya dayanıklı tip |
| (0～2.5) |
(1.1) |
(50) |
10 |
alüminyum |
Nitril kauçuk |
G1/4 |
1.05 |
01 |
04 |
TL0002.00-018265 |
TL0002.40-018265 |
| (0～6) |
(1.5) |
(50) |
10 |
alüminyum |
Nitril kauçuk |
G1/4 |
1.05 |
01 |
04 |
TL0002.00-021265 |
TL0002.40-021265 |
| (0～16) |
(2.3) |
(50) |
10 |
alüminyum |
Nitril kauçuk |
G1/4 |
1.05 |
01 |
04 |
TL0002.00-023265 |
TL0002.40-023265 |
| (0～25) |
(2.8) |
(50) |
10 |
alüminyum |
Nitril kauçuk |
G1/4 |
1.05 |
01 |
04 |
TL0002.00-024265 |
TL0002.40-024265 |
| 0.005～0.06 |
0.016 |
1.5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
1.20 |
02 |
05 |
TL0002.00-138066 |
TL0002.40-138066 |
| 0.005～0.1 |
0.018 |
1.5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
1.20 |
02 |
05 |
TL0002.00-140066 |
TL0002.40-140066 |
| 0.005～0.16 |
0.025 |
1.5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
1.20 |
02 |
05 |
TL0002.00-139066 |
TL0002.40-139066 |
| 0.005～0.25 |
0.025 |
1.5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
1.20 |
02 |
05 |
TL0002.00-141066 |
TL0002.40-141066 |
| 0.03～0.4 |
0.08 |
4 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.9 |
03 |
06 |
TL0002.00-155066 |
TL0002.40-155066 |
| 0.03～0.6 |
0.1 |
4 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.9 |
03 |
06 |
TL0002.00-156066 |
TL0002.40-156066 |
| 0.05～1 |
0.11 |
4 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.9 |
03 |
06 |
TL0002.00-166066 |
TL0002.40-166066 |
| 0.1～1.6 |
0.25 |
5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.9 |
03 |
06 |
TL0002.00-176066 |
TL0002.40-176066 |
| 0.1～2.5 |
0.33 |
5 |
40 |
pirinç |
Nitril kauçuk |
G1/4 |
0.9 |
03 |
06 |
TL0002.00-178066 |
TL0002.40-178066 |
Boyut
01
02
03
04
05
06
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımız tam konteyner ile ihracatçı otomasyon parçaları hizmeti ve satışhava silindiri, hava kaynağı işleme, solenoid valf, hava valfi, motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ bağlantı parçası, basınç göstergesi
vb.S: Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz
,pirinç, alüminyum malzeme işleme.yüksek basınçlıValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?
C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve yapım konusunda profesyoneliz. Ancak mümkünse yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti mevcut mu?
Yüksek Sıcaklık Ortamı Önlemleri S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant birlikte kullanılır.
G-dişi, sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT, 60 derecelik bir diş profili açısına sahip konik bir tüptür ve esas olarak Kuzey Amerika'da kullanılır. S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafanın sıvıya girmesi, valf çekirdeği ve yay sorunu,
ortam
sıcak, ağır titreşim vb.S: Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
Yüksek Sıcaklık Ortamı Önlemleri Aşırı Soğuk Ortam Önlemleri
| Contalar |
Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklık sentetik gres (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
| Hava Besleme İşlemesi |
Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiy noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
| Metal Bileşenler |
Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
| Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
|
|
|
