Genel bakış

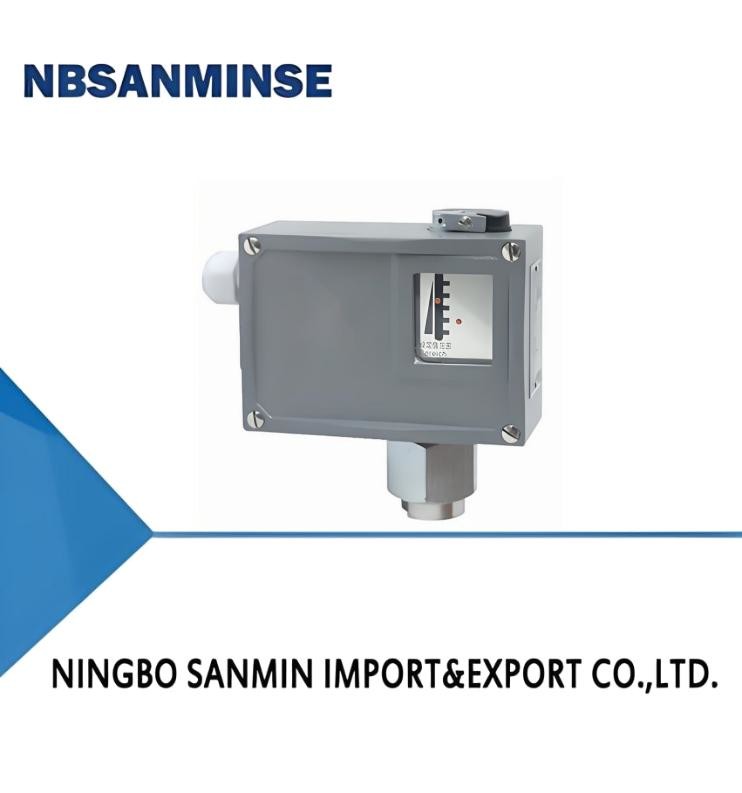

TL0102 basınç anahtarı bir diyafram türü sensörü kullanır ve sensör koruması malzemesinin bazı özellikleri koroziv ortamlar için kullanılabilen paslanmaz çeliktir.Aynı zamanda hava gibi nötr gazlar, gaz, su buharı ve petrol gibi sıvı ortamlar.
TL0102 basınç anahtarının ayar değeri 0-1MPa aralığında ayarlanabilir. Düşük voltaj aralığında yüksek hassasiyet kontrolü.
Ana Teknik Performansı
|
Yaygın |
Patlama geçirmez tip |
| Çalışma viskozluğu |
<1×10-3m2/s |
<1×10-3m2/s |
| Değiştirme unsuru |
Mikroswitch |
Kapalı düğme |
| Patlama geçirmez sınıf |
- |
Çıkış II CT4T6 |
| Kaplama tarafından sağlanan koruma dereceleri |
IP65 ((DIN40050'ye uygun ve GB4208'deki IP65'e eşdeğer) |
IP54 ((DIN40050'ye uygun ve GB4208'deki IP54'e eşdeğer) |
| Çevre sıcaklığı |
-5°C-40°C |
-5°C-40°C |
| Orta sıcaklık |
0°120°C |
0°95°C |
| Kurulum konumu |
- |
Basınç arayüzü dikey olarak aşağıya |
| Anti- titreşim performansı |
20m/s2 |
Max:20m/s2 |
| Tekrarlanabilirlik hatası |
≤1% 5 |
≤1% 5 |
| İletişim kapasitesi |
AC 220V 6A ((Resistif) |
DC 250V 0.25A ((Resistive) 60Wmax
AC 250V 5A ((Resistive) 1250VAmax |
Özellikler
TL0102 anahtarlama hatası ayarlanamaz
Değer ayarlama aralığı
(MPa) |
Değişim farkı (MPa) |
İzin verilen basınç 1 (MPa) |
Değişim frekansı/
dakikada
|
Basınç algılayıcı malzemesi |
Arayüzün iç ipliği |
Ağırlık
(kg)
|
Çizim boyutu numarası |
Sipariş kataloğu numarası |
| Kaplama |
Diyafram |
Yaygın |
Patlama geçirmez tip |
Yaygın |
Patlama geçirmez tip |
| 0'0.01 |
0.0012 |
0.1 |
10 |
paslanmaz çelik |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-107117 |
TL0102.50-107117 |
| 0'0.025 |
0.0018 |
0.1 |
10 |
paslanmaz çelik |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-108117 |
TL0102.50-108117 |
| 0'0.04 |
0.0025 |
0.1 |
10 |
paslanmaz çelik |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.10-109117 |
TL0102.50-109117 |
| 0.05'0.4 |
0.06 |
10② |
10 |
paslanmaz çelik1Cr18Ni9Ti |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-163117 |
TL0102.50-163117 |
| 0.05'0.6 |
0.07 |
10② |
10 |
paslanmaz çelik1Cr18Ni9Ti |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-164117 |
TL0102.50-164117 |
| 0.051 |
0.1 |
10② |
10 |
paslanmaz çelik1Cr18Ni9Ti |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
02 |
04 |
TL0102.10-166117 |
TL0102.50-166117 |
TL0102 anahtar fark ayarlanabilir
Değer ayarlama aralığı
(MPa) |
Değişim farkı (MPa) |
İzin verilen basınç 1 (MPa) |
Değişim frekansı/
dakikada
|
Basınç sensörü
malzeme
|
Arayüzün iç ipliği |
Ağırlık
(kg)
|
Çizim boyutu numarası |
Sipariş kataloğu numarası |
| Kaplama |
Diyafram |
Yaygın |
Patlama geçirmez tip |
Yaygın |
Patlama geçirmez tip |
| 0'0.01 |
0.004 |
0.1 |
10 |
paslanmaz çelik |
paslanmaz çelik ((316L) |
G1/4 |
0.95 |
01 |
03 |
TL0102.00-107117 |
TL0102.40-107117 |
| 0'0.025 |
0.005 |
0.1 |
10 |
paslanmaz çelik |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
01 |
03 |
TL0102.00-108117 |
TL0102.40-108117 |
| 0'0.04 |
0.007 |
0.1 |
10 |
paslanmaz çelik |
paslanmaz çelik ((316L) |
G1/4 |
0.95 |
01 |
03 |
TL0102.00-109117 |
TL0102.40-109117 |
| 0.05'0.4 |
0.18 |
10② |
10 |
paslanmaz çelik1Cr18Ni9Ti |
paslanmaz çelik ((316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-163117 |
TL0102.40-163117 |
| 0.05'0.6 |
0.22 |
10② |
10 |
paslanmaz çelik1Cr18Ni9Ti |
paslanmaz çelik ((316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-164117 |
TL0102.40-164117 |
| 0.051 |
0.3 |
10② |
10 |
paslanmaz çelik1Cr18Ni9Ti |
paslanmaz çelik ((316L) |
G1/4 |
0.95 |
02 |
04 |
TL0102.00-166117 |
TL0102.40-166117 |
TL0103 anahtarlama farkı ayarlanamaz (küçük anahtarlama farkı, patlama geçirmez türü yoktur)
Değer ayarlama aralığı
(MPa) |
Değişim farkı (MPa) |
İzin verilen basınç 1 (MPa) |
Değişim frekansı/
dakikada
|
Basınç algılayıcı malzemesi |
Arayüzün iç ipliği |
Ağırlık
(kg)
|
Çizim boyutu numarası |
Sipariş kataloğu numarası |
| Kaplama |
Diyafram |
| 0'0.01 |
0.0006 |
0.1 |
10 |
paslanmaz çelik |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
01 |
TL0103.70-107117 |
| 0'0.025 |
0.001 |
0.1 |
10 |
paslanmaz çelik |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
01 |
TL0103.70-108117 |
| 0'0.04 |
0.0018 |
0.1 |
10 |
paslanmaz çelik |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
01 |
TL0103.70-109117 |
| 0.05'0.4 |
0.035 |
10② |
10 |
paslanmaz çelik1Cr18Ni9Ti |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
02 |
TL0103.70-163117 |
| 0.05'0.6 |
0.04 |
10② |
10 |
paslanmaz çelik1Cr18Ni9Ti |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
02 |
TL0103.70-164117 |
| 0.051 |
0.05 |
10② |
10 |
paslanmaz çelik1Cr18Ni9Ti |
paslanmaz çelik ((316L) |
G1/4 |
0.9 |
02 |
TL0103.70-166117 |
Not: Pratik çalışmada, kısa bir zirve basıncı bile bu değeri geçemez.
2 Statik basınç değerini ifade eder.
01
02
03
04
S: Ücretsiz numuneleri sunabilir misiniz?
A: Evet, Ama ürünlere bağlı. Lütfen bizimle iletişime geçin. ina@pneuhydr.com Ya da whatsapp 0086 15168536055
S: İş alanınız nedir?
A: İş alanımız:Eksportör otomasyon parçaları servis ve satmakHava silindir, hava kaynağı tedavisi, solenoid valfi,hava valfi,motorlu valf,Bakır valf, hidrolik valf, hidrolik silindir, hava ve yağDüzeltme, basınç göstergesivesaire.
S:WNe tür ürünler yapabilirsiniz?
A: Birçok çelik çeşidi yapabiliriz., Bakır, alüminyummalzeme işleme.Yüksek gibi.basınç Valf / solenoid valfi / elektrik valfi /Su valfi/Pnömatik valf/hava silindir/hidrolik valf/hidrolik akülatörÜrünler ve benzeri.
S: Ürün bizim logomuzla ve markasımızla yapılabilir mi?
A: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel yapıyoruz. Ama mümkünse bize yetki vermeniz gerekiyor.
S:Orijinal ünlü pnevmatik ve hidrolik alet marka ürünleri sağlayabilir misiniz?
A: Evet,Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti var mı?
A: Evet, normalde ürünler bir yıllık kalite garantisi.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G iplikleri arasındaki fark nedir?
A: G ipliği silindir şeklindedir ve kendini mühürlemez, sızıntıyı önlemek için ek dikişler gerektirir.ve iç ve dış iplikler sıkıştırıldıkça daha sıkı ve daha sıkı olurlar.Dikiş, ipliklerin deformasyonu yoluyla elde edilir ve dikiş etkisini artırmak için genellikle birleştirilmiş olarak damgar veya bant kullanılır.
G ipliği, mühürlenmemiş bağlantılar için kullanılan silindrik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve mühürlenmesine dayanan konik bir tüptür.NPT aynı zamanda 60 derecelik bir diş profilleri açısı olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır
S: Basınç birimlerini nasıl dönüştürürsünüz: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
S: Genellikle solenoid valf bobinlerinin yanmasına ne neden olur?
A: Yanlış voltaj ve hz, sık sık değiştirme, pilot başının sıvıya girmesi, valf çekirdeği ve yay problemi,Çevre Sıcak, ağır titreşimler vb.
S: Yüksek sıcaklıklarda veya aşırı soğuk ortamlarda pnevmatik bileşenler için ne dikkate alınmalıdır?
| Odak Noktası |
Yüksek Sıcaklık Çevre Karşıt Önlemler |
Aşırı Soğuk Çevre Karşıt Önlemler |
| Mühürler |
Fluor kauçuk, PTFE |
Düşük sıcaklıklı nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklıklı sentetik yağ (düşük uçuculuk) |
Düşük sıcaklıklı yağ (düşük dökme noktası, düşük viskozluk) |
| Havalandırma işlemleri |
Soğutmayı güçlendirmek, verimli su çıkarma |
Ultra düşük çiy noktası kurutma (soğutma + emici tip), ısı izleme |
| Metal bileşenler |
Rezerv genişlemesine izin |
Düşük sıcaklık sertliği ile malzemeleri seçin, soğuk küçülme nedeniyle sızıntı önlemek |
| Kontrol bileşenleri |
Yüksek ısıya dayanıklı kaliteli bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları, yerel ısıtma, soğuk yoğunlaşmanın önlenmesi |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve karla maruz kalmaktan kaçının, termal yalıtım malzemeleri ile sarın |
