Genel bakış

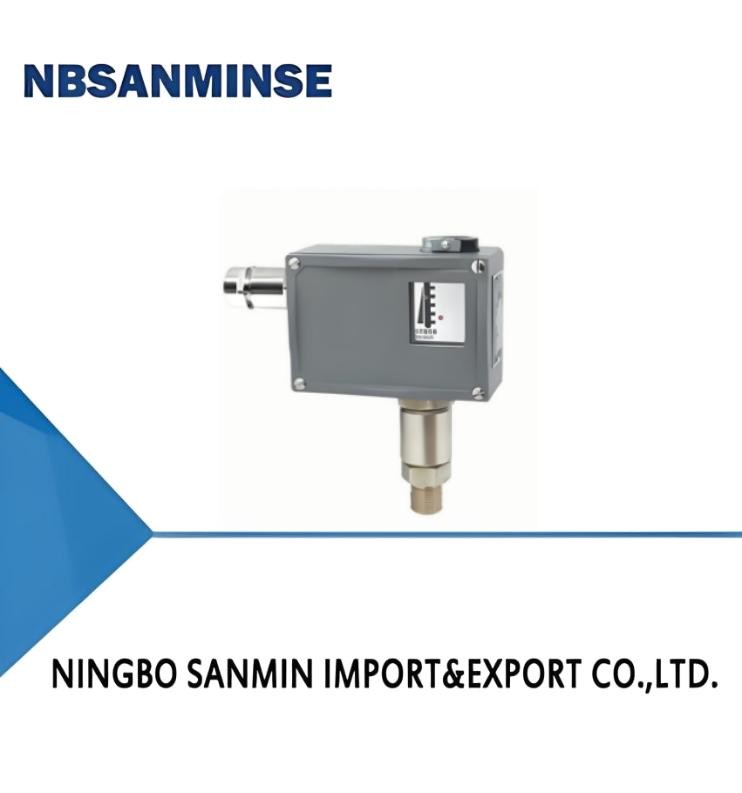

TL5123 basınç anahtarı (yüksek basınç) /basınç kontrol cihazı, piston ve diyafram sensörlerinin bir kombinasyonunu benimser.Petrol sisleri ve diğer koroziv olmayan petrol sis gazları ve hidrolik yağları içeren basınçlı hava için kullanılabilir, su yağı emülsiyonları ve iyi yağlama performansına sahip orta sıvı ortamlar.
TL5123 basınç düğmesinin (yüksek basınç) / basınç kontrolörünün ayar değeri, 0.3 ~ 40MPa ayar aralığı ile ayarlanabilir.
Ana Teknik Performansı
|
Yaygın |
Patlama geçirmez tip |
| Çalışma viskozluğu |
<1×10-3m2/s |
<1×10-3m2/s |
| Değiştirme unsuru |
Mikroswitch |
Kapalı düğme |
| Patlama geçirmez sınıf |
- |
Exde II CT4 ¢T6 Sertifika Numarası: GYB24.1453X |
| Kaplama tarafından sağlanan koruma dereceleri |
DIN40050'ye uygun, GB4208'deki IP65'e eşdeğer) |
Çukurlu IP54, O halka IP65'li mühürlü halka (DIN40050'ye uygun, GB4208'deki IP65'e eşdeğer) |
| Çevre sıcaklığı |
-20°C~40°C |
-20°C~40°C |
| Orta sıcaklık |
0°C~100°C |
0°C-120°C |
| Kurulum konumu |
Basınç arayüzü dikey olarak aşağıya doğru (15 ° eğilim için izin verir) |
Basınç arayüzü dikey olarak aşağıya doğru (15 ° eğilim için izin verir) |
| Anti- titreşim performansı |
Max:40 m/s2 |
Max:20 m/s2 |
| Tekrarlanabilirlik hatası |
% ≤2,5 |
% ≤2,5 |
| İletişim kapasitesi |
AC 220V 6A ((Resistif) |
DC 250V 0.25A (Resistif) 60Wmax
AC 220V 6A ((Resistive) 1250VAmax |
Özellikler
TL5123 anahtarlama hatası ayarlanamaz
Değer ayarlama aralığı
(MPa) |
Değişim farkı (MPa) |
**İzin verilen basınç 1 (MPa) |
Değişim frekansı/
dakikada
|
Basınç algılayıcı malzemesi |
Arayüz dize 2 |
Ağırlık
(kg)
|
Çizim boyutu numarası |
Sipariş kataloğu numarası |
| Kaplama |
Diyafram |
Piston |
Yaygın |
Patlama geçirmez tip |
| 0.344 |
0.9 |
30 |
20 |
bakır |
VITON |
çelik |
M20*1.5 |
0.8 |
01 |
TL5123.10-191051 |
TL5123.50-191051 |
| 0.5'6.3 |
1.3 |
30 |
20 |
bakır |
VITON |
çelik |
M20*1.5 |
0.8 |
01 |
TL5123.10-200051 |
TL5123.50-200051 |
| 0.5 ¢10 |
1.6 |
30 |
20 |
bakır |
VITON |
çelik |
M20*1.5 |
0.8 |
01 |
TL5123.10-202051 |
TL5123.50-202051 |
| 0.5 ¢16 |
1.9 |
30 |
20 |
bakır |
VITON |
çelik |
M20*1.5 |
0.8 |
01 |
TL5123.10-203051 |
TL5123.50-203051 |
| 1 ¢25 |
2.5 |
30 |
30 |
bakır |
VITON |
çelik |
M20*1.5 |
0.8 |
02 |
TL5123.10-215051 |
TL5123.50-215051 |
| 1 ¢40 |
2.8 |
60 |
30 |
bakır |
VITON |
çelik |
M20*1.5 |
0.8 |
02 |
TL5123.10-216051 |
TL5123.50-216051 |
TL5123 anahtar farkı ayarlanabilir
Değer ayarlama aralığı
(MPa) |
Değişim farkı (MPa) |
**İzin verilen basınç 1 (MPa) |
Değişim frekansı/
dakikada
|
Basınç algılayıcı malzemesi |
Arayüz dize 2 |
Ağırlık
(kg)
|
Çizim boyutu numarası |
Sipariş kataloğu numarası |
| Kaplama |
Diyafram |
Piston |
| 0.344 |
1.3 |
30 |
20 |
bakır |
VITON |
çelik |
M20*1.5 |
0.85 |
01 |
TL5123.00-191051 |
TL5123.40-191051 |
| 0.5'6.3 |
1.6 |
30 |
20 |
bakır |
VITON |
çelik |
M20*1.5 |
0.85 |
01 |
TL5123.00-200051 |
TL5123.40-200051 |
| 0.5 ¢10 |
1.6 |
30 |
20 |
bakır |
VITON |
çelik |
M20*1.5 |
0.85 |
01 |
TL5123.00-202051 |
TL5123.40-202051 |
| 0.5 ¢16 |
2.2 |
30 |
20 |
bakır |
VITON |
çelik |
M20*1.5 |
0.85 |
01 |
TL5123.00-203051 |
TL5123.40-203051 |
| 1 ¢25 |
2.8 |
30 |
30 |
bakır |
VITON |
çelik |
M20*1.5 |
0.85 |
02 |
TL5123.00-215051 |
TL5123.40-215051 |
| 1 ¢40 |
4 |
60 |
30 |
bakır |
VITON |
çelik |
M20*1.5 |
0.85 |
02 |
TL5123.00-216051 |
TL5123.40-216051 |
Not: Pratik çalışmada, kısa basınç zirvelerinin bile bu değeri aşmasına izin verilmez.
2 Eğer arayüzde özel gereksinimler varsa, lütfen bunları siparişte belirtin.
01
02
03
04
S: Ücretsiz numuneleri sunabilir misiniz?
A: Evet, Ama ürünlere bağlı. Lütfen bizimle iletişime geçin. ina@pneuhydr.com Ya da whatsapp 0086 15168536055
S: İş alanınız nedir?
A: İş alanımız:Eksportör otomasyon parçaları servis ve satmakHava silindir, hava kaynağı tedavisi, solenoid valfi,hava valfi,motorlu valf,Bakır valf, hidrolik valf, hidrolik silindir, hava ve yağDüzeltme, basınç göstergesivesaire.
S:WNe tür ürünler yapabilirsiniz?
A: Birçok çelik çeşidi yapabiliriz., Bakır, alüminyummalzeme işleme.Yüksek gibi.basınç Valf / solenoid valfi / elektrik valfi /Su valfi/Pnömatik valf/hava silindir/hidrolik valf/hidrolik akülatörÜrünler ve benzeri.
S: Ürün bizim logomuzla ve markasımızla yapılabilir mi?
A: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel yapıyoruz. Ama mümkünse bize yetki vermeniz gerekiyor.
S:Orijinal ünlü pnevmatik ve hidrolik alet marka ürünleri sağlayabilir misiniz?
A: Evet,Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti var mı?
A: Evet, normalde ürünler bir yıllık kalite garantisi.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G iplikleri arasındaki fark nedir?
A: G ipliği silindir şeklindedir ve kendini mühürlemez, sızıntıyı önlemek için ek dikişler gerektirir.ve iç ve dış iplikler sıkıştırıldıkça daha sıkı ve daha sıkı olurlar.Dikiş, ipliklerin deformasyonu yoluyla elde edilir ve dikiş etkisini artırmak için genellikle birleştirilmiş olarak damgar veya bant kullanılır.
G ipliği, mühürlenmemiş bağlantılar için kullanılan silindrik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve mühürlenmesine dayanan konik bir tüptür.NPT aynı zamanda 60 derecelik bir diş profilleri açısı olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır
S: Basınç birimlerini nasıl dönüştürürsünüz: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
S: Genellikle solenoid valf bobinlerinin yanmasına ne neden olur?
A: Yanlış voltaj ve hz, sık sık değiştirme, pilot başının sıvıya girmesi, valf çekirdeği ve yay problemi,Çevre Sıcak, ağır titreşimler vb.
S: Yüksek sıcaklıklarda veya aşırı soğuk ortamlarda pnevmatik bileşenler için ne dikkate alınmalıdır?
| Odak Noktası |
Yüksek Sıcaklık Çevre Karşıt Önlemler |
Aşırı Soğuk Çevre Karşıt Önlemler |
| Mühürler |
Fluor kauçuk, PTFE |
Düşük sıcaklıklı nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklıklı sentetik yağ (düşük uçuculuk) |
Düşük sıcaklıklı yağ (düşük dökme noktası, düşük viskozluk) |
| Havalandırma işlemleri |
Soğutmayı güçlendirmek, verimli su çıkarma |
Ultra düşük çiy noktası kurutma (soğutma + emici tip), ısı izleme |
| Metal bileşenler |
Rezerv genişlemesine izin |
Düşük sıcaklık sertliği ile malzemeleri seçin, soğuk küçülme nedeniyle sızıntı önlemek |
| Kontrol bileşenleri |
Yüksek ısıya dayanıklı kaliteli bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları, yerel ısıtma, soğuk yoğunlaşmanın önlenmesi |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve karla maruz kalmaktan kaçının, termal yalıtım malzemeleri ile sarın |
