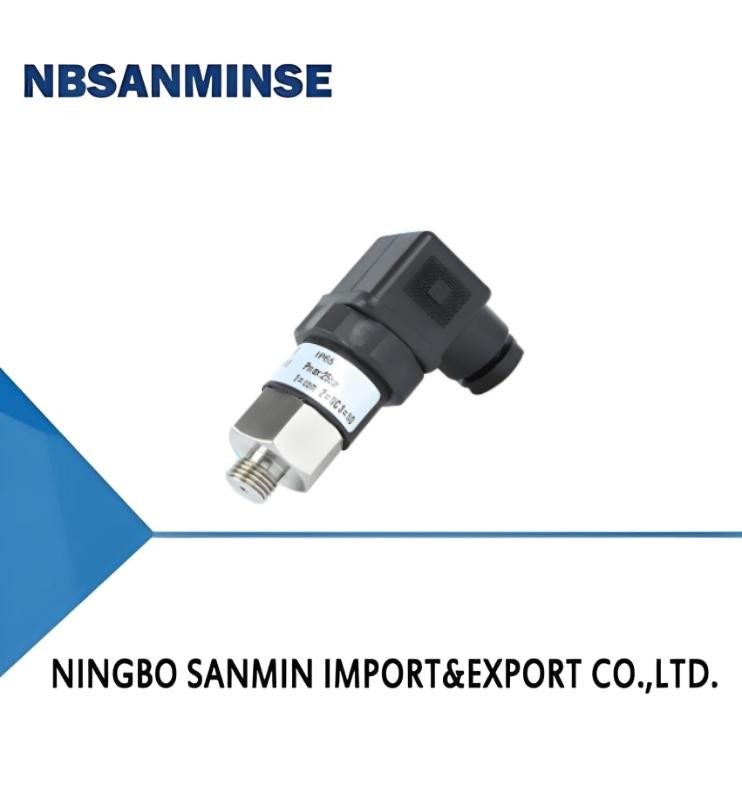

MS-T50 Exquisite Compact Pressure Switch Pressure Controller

MS-T50 Mükemmel Kompakt Basınç Değiştiricisi Basınç Denetimcisi

Şimdi başvurun

MS-T50 Mükemmel Kompakt Basınç Değiştiricisi Basınç Denetimcisi

Menşe yeri:	Çin	Marka adı:	NBSANMINSE
Sertifika:	CE	Model numarası:	MS-T50

Detay Bilgi

Hata:

% 3 ayarlı değer

orta Sıcaklık:

-20-85°C

Vurgulamak:

Kompakt basınç anahtarı denetleyici

Mükemmel basınç anahtarı kontrolörü

Ürün Açıklaması

1İlke ve yapısı
MS-T50 (mükemmel) basınç anahtarı/basınç kontrolörü, bir yayla bağlı yerleşik bir pistonla donatılmıştır. Basınç değiştikçe, yayın genişlemesi ve daralma miktarı buna göre değişir.Basınç ayarlanmış değere ulaştığında, önceden ayarlanmış mekanik yapıyı tetikleyecek ve bir anahtar sinyali gönderecek.

2Özellikleri
MS-T50 (mükemmel) basınç anahtarı / denetleyici kompakt bir yapıya sahiptir, DN standart fişleri kullanır, kablolamak kolaydır ve geniş bir ölçüm aralığına sahiptir.Normalde açık veya normalde kapalı özel temaslarSu ve yağ basıncını ölçmek için kullanılabilir.

3, Teknik parametreler

Ölçme aralığı	Ayrıntılar için lütfen aşağıdaki tabloya bakın.
Gecikme	Değiştirilmiş değerin %10-20'si (%25-35%, %1-5'i isteğe bağlı)
Hata	% 3 ayar değer
Çıkış	Normalde açık ve normalde kapalı kontaklara altın kaplama ≤ DC 42V,1A ≤ DC 115V,0.15A ≤ AC 42V,3A ≤ AC 125V,3A ≤ AC 250V,0.5A
Orta sıcaklık	-20-85°C
Koruma ve Koruma	IP65
Bağlantı	Terminal kablolama
Malzeme	Diyafram: NBR Piston: NBR mühürlü çelik piston Süreç bağlantısı: galvanizli çelik/ paslanmaz çelik Shell: Mühendislik plastiği

4, Seçim Tablosu

Arayüz malzemesi	Model	**Yenebilir basınç (bar)	Ayar aralığı (bar)	Hata	Sabit histerez	Ağırlık (kg)
Film	MS-T50-02.5	25	0.2- Evet.2.5	% 3	%10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez)	0.1
Film	MS-T50-005	25	0.8- Evet.5	% 3	%10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez)	0.1
Film	MS-T50-012	25	1- Evet.12	% 3	%10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez)	0.1
Film	MS-T50-050	200	5- Evet.50	% 3	%10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez)	0.1
piston	MS-T50-100	200	10- Evet.100	% 3	%10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez)	0.1
piston	MS-T50-200	300	20- Evet.200	% 3	%10. . % 20 ayar değerinden %25. % 35 ayar değeri (iletilmez) Yüzde bir. % 5 ayar değeri (iletilmez)	0.1

MS-T50-	012	M	M12	H	C	Açıklayın.
MS-T50-
	02.5
	005
	012
	050
	100
	200
		T				bakır
		L				çelik
		X				Paslanmaz çelik 304L
			G12			Arayüz ipliği G1/2
			G14			Arayüz ipliği G1/4
			N14			Arayüz ipliği NPT1/4
			M14			Arayüz dize M14 * 1.5
			M20			Arayüz ipliği M20 * 1.5
				H		Arayüz ipliği harici iplik
					R	Normalde açık + normalde kapalı çıkış

5Kablolama şeması

MS-T50 Mükemmel Kompakt Basınç Değiştiricisi Basınç Denetimcisi 0

6, Boyut çizimi

MS-T50 Mükemmel Kompakt Basınç Değiştiricisi Basınç Denetimcisi 1

7Kurulum yeri

MS-T50 Mükemmel Kompakt Basınç Değiştiricisi Basınç Denetimcisi 2

8Uygulanabilir ortamlar

MS-T50 Mükemmel Kompakt Basınç Değiştiricisi Basınç Denetimcisi 3

9Düzeltme yöntemi
** Adım: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).

MS-T50 Mükemmel Kompakt Basınç Değiştiricisi Basınç Denetimcisi 4

Adım 2: Diyogramda gösterildiği gibi bir tornavida ile basınç anahtarının boyutunu ayarlayın, saat doğrultusunda arttırın ve saat doğrultusunda azaltın.

MS-T50 Mükemmel Kompakt Basınç Değiştiricisi Basınç Denetimcisi 5
