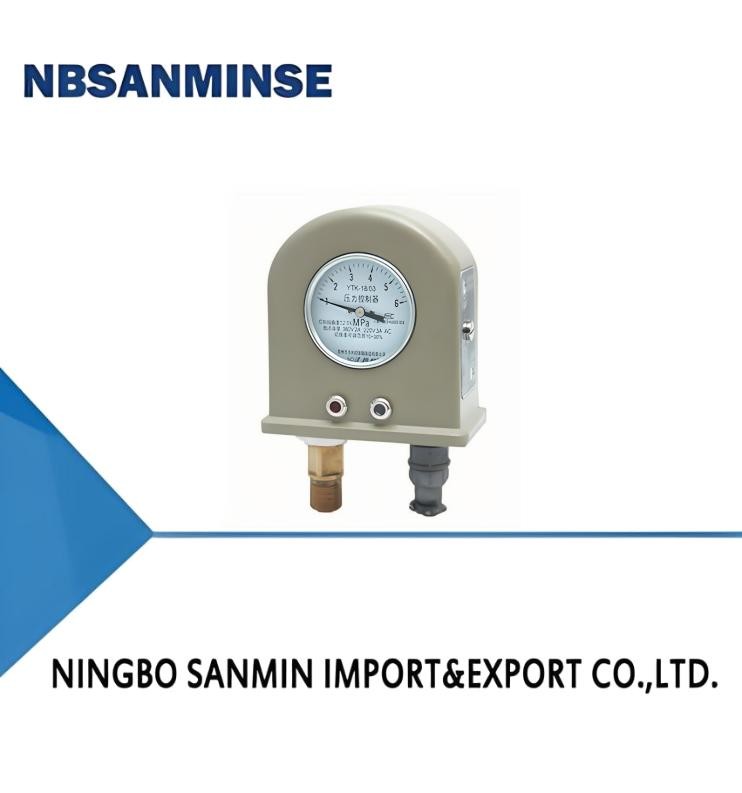

Genel Bakış
TL5125 basınç anahtarı/basınç kontrolörü, patlayıcı olmayan akışkan ortamların basıncını ölçmek ve konumsal (tek konumlu veya çift konumlu) kontrol yapmak için uygundur.
Elastik elemanları mikro anahtarları çalıştırmak için kullanan bir basınç kontrol cihazıdır. Makul yapı, doğru eylem, güvenilir kullanım, yüksek açma-kapama frekansı, iyi titreşim direnci ve büyük kontak kapasitesi özelliklerine sahiptir.
Test edilen (kontrol edilen) nesnelerin farklı türlerine göre, basınç göstergeleri ve basınç göstermeyenler (hem sıradan hem de korozyona dayanıklı) dahil olmak üzere çeşitli türler üretilir. Ölçülen (kontrol edilen) ortamın üst ve alt anahtarlama değerlerini uygun kontrol basıncı aralığına ayarlamak için anahtarlama farkını ayarlayabilen bir cihaz bulunmaktadır.
Ayrıca, kontrol devresinin kesildiğinde veya bağlandığında ışık sinyalleri yaymasını sağlamak için sinyal gösterge ışıkları da bulunmaktadır.
Ana Teknik Performans
| Ayarlanmış değer hatası |
±%1,5 (Kalibrasyon sonrası) |
| Tekrarlanabilirlik hatası |
%1,5 |
| Gösterge hatası |
±%4 |
| Kontrol modu |
Tek konumlu kontrol - normalde kapalı veya normalde açık |
| Çift konumlu kontrol - normalde kapalı ve normalde açık |
| Ayarlanmış değer ayar aralığı (basınç aralığının üst sınırı) |
Gösterge değeri yok: %15~%100 |
| Gösterge değeri var: %20~%75 |
| Anahtarlama farkı (basınç aralığının üst sınırı) |
Tek konumlu (sabit): %10'dan fazla değil |
| Çift konumlu (ayarlanabilir): %10~%30 |
| Kontak kapasitesi |
AC 380V 2A veya DC 220V 3A |
| Sinyal gösterge ışığı çalışma güç kaynağı |
AC 380V veya 220V |
| Dielektrik Dayanım |
1 dakika boyunca 50Hz sinüs AC 2000V |
| Kullanım ortamı |
-25~70℃, Bağıl nem %90'ı geçmemeli |
| Sıcaklık etkisi |
%0,8/10℃'yi geçmemeli (20 ± 5℃ sıcaklık sapması ile) |
| Ağırlık |
1kg |
Tip ve basınç aralığı
| Tip |
Bağlantı dış dişlisi |
Sipariş Kodu Kataloğu |
Sipariş Kodu Kataloğu (göstergeli) |
| 0~0,6 |
M20*1,5 |
TL5125.00-117051 |
TL5125.06-117051 |
| 0~1 |
M20*1,5 |
TL5125.00-119051 |
TL5125.06-119051 |
| 0~1,6 |
M20*1,5 |
TL5125.00-121051 |
TL5125.06-121051 |
| 0~2,5 |
M20*1,5 |
TL5125.00-123051 |
TL5125.06-123051 |
| 0~4 |
M20*1,5 |
TL5125.00-125051 |
TL5125.06-125051 |
| 0~6 |
M20*1,5 |
TL5125.00-126051 |
TL5125.06-126051 |
| 0~10 |
M20*1,5 |
TL5125.00-127051 |
TL5125.06-127051 |
| 0~16 |
M20*1,5 |
TL5125.00-128051 |
TL5125.06-128051 |
| 0~25 |
M20*1,5 |
TL5125.00-129051 |
TL5125.06-129051 |
| 0~40 |
M20*1,5 |
TL5125.00-130051 |
TL5125.06-130051 |
| 0~60 |
M20*1,5 |
TL5125.00-131051 |
TL5125.06-131051 |
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımıztam konteyner otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı arıtma, solenoid valf,hava valfi,motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağfitting, basınç göstergesivb.
S:Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz
,pirinç, alüminyum malzeme işleme.yüksekbasınçValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?
C: Evet, tabii ki, üretebiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel üretim yapıyoruz. Ancak mümkünse yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka malları sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? C: Evet, normalde ürünler bir yıl kalite garantilidir.
S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant birlikte kullanılır. G dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,
ortamsıcak, ağır titreşim vb. S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
| Yüksek Sıcaklık Ortamı Önlemleri |
Aşırı Soğuk Ortam Önlemleri |
Contalar |
| Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
Yağlama |
| Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme Arıtımı |
| Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiğlenme noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
Metal Bileşenler |
| Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
Kontrol Bileşenleri |
| Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Kurulum |
| Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kara maruz kalmaktan kaçının, termal yalıtım malzemeleriyle sarın |
|
