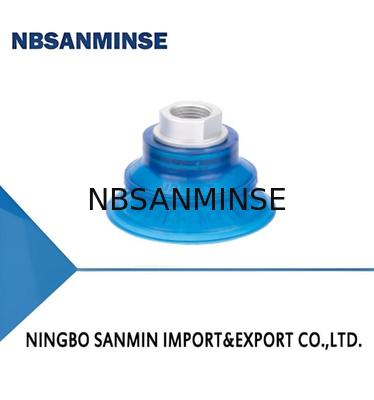

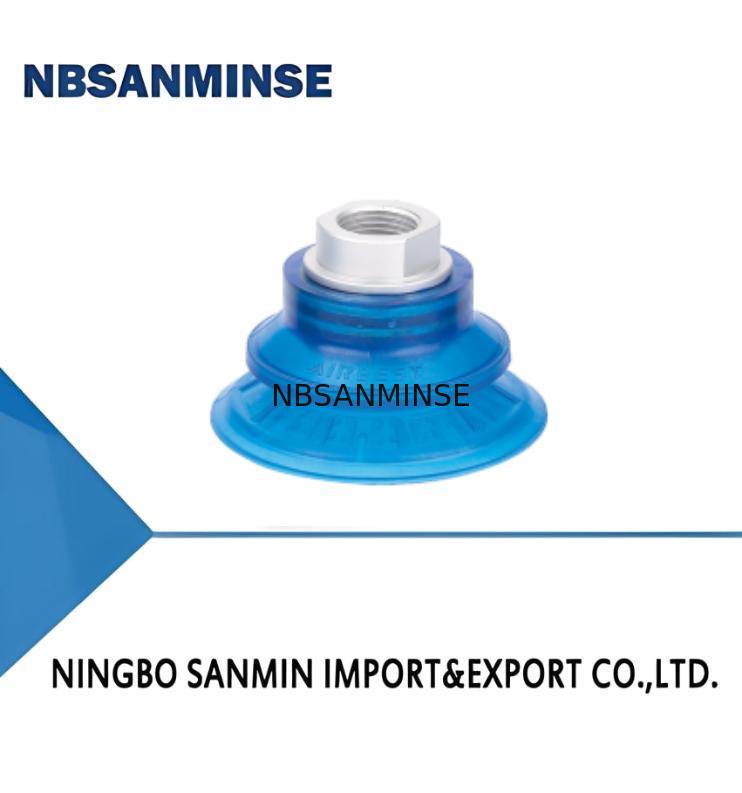

SBF Serisi 1.5 Körük Vakum Kupası Metal Levha İçin Özel

SBF Serisi 1.5 Körük Vakum Kupası Metal Levha İçin Özel
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF Serisi 1.5 Körük Vakum Kupası Metal Levha İçin Özel SBF Serisi 1.5 Körük Vakum Kupası Metal Levha İçin Özel

Büyük resim :  SBF Serisi 1.5 Körük Vakum Kupası Metal Levha İçin Özel

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: SBF30
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Anlaşılabilir
Ambalaj bilgileri: KUTU
Teslim süresi: 5-30 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 10000 adet
İletişim

SBF Serisi 1.5 Körük Vakum Kupası Metal Levha İçin Özel

Açıklama
iç hacim: 5,5 cm³ Çıkartma: 33kuvvet N
İş parçasının minimum eğri yarıçapı: 30 mm Malzeme ve Sertlik: U - pu, 70
Bağlantı iş parçacığı: G2F - G1/4 dişi iplik
Vurgulamak:

SBF Serisi körüklü vantuz

,

metal tabaka emme fincanı

,

Pnömatik solenoid valfi aksesuarı

Özellikler
◇ 1.5 Körük
◇ PU malzeme
◇ Dahili geniş alan destek yapısı
◇ Seçenek için çeşitli boyutlar
Avantajları
◇ İş parçasının düz olmayan yüzeyine kolayca oturur ve tampon etkisi vardır
◇ Mükemmel aşınma direnci ve yağ direnci, uzun ömür
◇ Vakum vantuzları ve iş parçaları arasındaki sürtünme kuvvetini etkili bir şekilde artırır
◇ Farklı boyut ve şekillerdeki iş parçaları için uygundur
Uygulamalar
◇ Yüksek hızda, kısa döngü süresinde metal sac işleme
◇ Metal sac ve alüminyum plakayı deformasyon olmadan işleme
◇ Vakum vantuzunun özel desen yuvası tasarımı, yağlı sac metal işleme sırasında kaymayı önler ve doğru konumlandırma sağlar
◇ Otomotiv damgalama metal parça işleme sisteminde kullanılır
Yapı
SBF Serisi 1.5 Körük Vakum Kupası Metal Levha İçin Özel 0
◇1.5 Körük, büyük sıkıştırılmış strok
◇Vakum vantuzu ve bağlantı tek parça yapı tasarımı

SBF Serisi 1.5 Körük Vakum Kupası Metal Levha İçin Özel 1
-G3F30-φ32mm-G3F40.0-G3F   -G3F①
Seri②   ③Malzeme ve Sertlikcm³Bağlantı
  Seri②Çap ③ Malzeme ve Sertlik④ Bağlantıdiş G2M
  30-φ32mm U-PU                        70G2F -G1/4 dişi diş  40-φ42mm

G3F -G3/8 dişi diş
50-φ51.5mm
G2M -G1/4 erkek diş
60-φ64mm
M10M-M10×1.5 erkek diş
80-φ84mm
RA -Dikdörtgen adaptör
100-φ103mm
Seçim-Model(Bağlantı dişi)

Model
  Çekme kuvveti diş G2M
M10M		 G2F G3F RA-Dikdörtgen adaptör SBF30U-□
  SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA SBF40U-□
  SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA SBF50U-□
  SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA SBF60U-□
  SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA SBF80U-□
  SBFB0U-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA SBF100U-□
  SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA Teknik parametreler
Model
  Çekme kuvveti N
İç		 hacim
cm³Min.eğri		 yarıçap of iş parçası
mmMPQ
gÖnerilen		 hortum çap mm
MPQ		 adet
SBF30
  33 5.5  30  18.5  6  1  ◇ Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası.
  60 7.0  45  20.0  6  1  ◇ Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası.
  103 11.5  50  40.0  8  1  ◇ Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası.
  145 22.0  55  45.0  8  1  ◇ Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası.
  235 60.0  72  75.0  10  1  ◇ Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası.
  380 98.0  97  118.0  10  1  ◇ Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası.
   Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır.
   Veriler, farklı iş parçası yüzeyine göre farklılık gösterebilir.
◇ Not: Boyutsal tolerans GBT3672.1-2002-1 M3 kauçuk ürün boyutsal tolerans standardına uygundur
SBF Serisi 1.5 Körük Vakum Kupası Metal Levha İçin Özel 2
