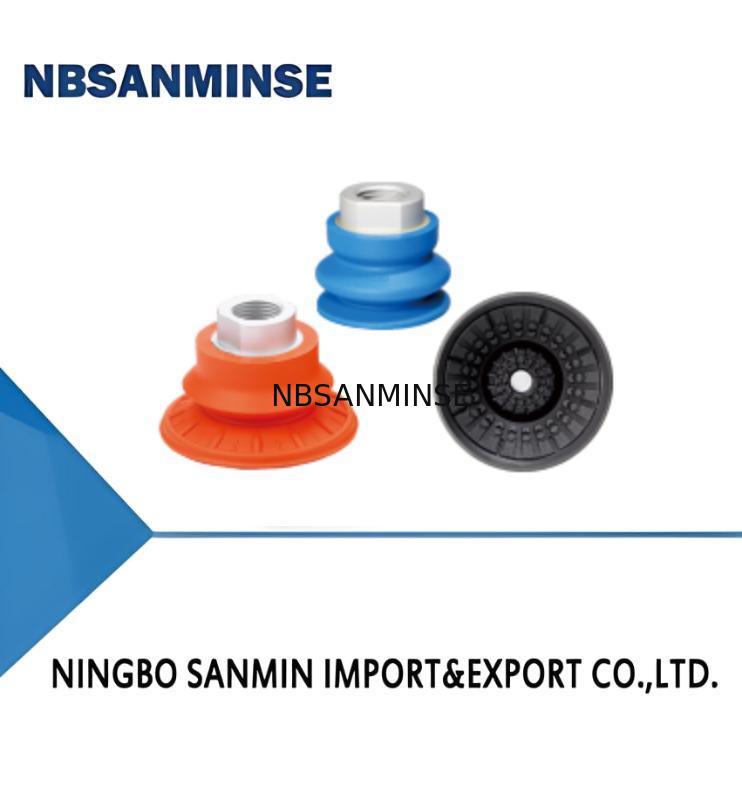

STC Serisi 1.5 Bellows metal plaka için özel emici fincan

STC Serisi 1.5 Bellows metal plaka için özel emici fincan
STC Series 1.5 Bellows Suction Cup Special for Metal Sheet
STC Serisi 1.5 Bellows metal plaka için özel emici fincan STC Serisi 1.5 Bellows metal plaka için özel emici fincan

Büyük resim :  STC Serisi 1.5 Bellows metal plaka için özel emici fincan

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Model numarası: STC22
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100 adet.
Ambalaj bilgileri: plastik torba
Teslim süresi: 5-30 gün
Yetenek temini: 10000 adet
İletişim

STC Serisi 1.5 Bellows metal plaka için özel emici fincan

Açıklama
Dikey çekme kuvveti n: 23 Yanal çekme kuvveti n: 20
Yanal çekme kuvveti yağlı yüzey (n): 6.5 İç hacim cm³: 1.5
Min. iş parçasının mm yarıçapı: 20
Vurgulamak:

STC Serisi Balon emme fincanı

,

metal tabaka emme fincanı

,

Pnömatik solenoid valfi aksesuarı

Özellikleri
◇ 1.5 Bellows yapısı
◇ Büyük alanlı iç destek yapısı
◇ Farklı boyutlar ve özellikler mevcuttur
Avantajlar
◇ İş parçasının düz olmayan yüzeyine kolayca yerleştirilir ve tampon bulunuretkisi
◇ Emme fincanları arasındaki sürtünme kuvvetini etkili bir şekilde arttırınve iş parçaları
◇ HK malzemesinin maksimum sıcaklığı 250°C'dir.Yüksek sıcaklıkta metal tabakası toplamak
◇ HD malzemesinin en yüksek sıcaklığı 160°C'dir.İşaretsiz yüksek sıcaklıklı bardak al
◇ Farklı boyutlarda ve şekillerde parçalar için uygundur
Başvurular
◇ Metal plakaların hızlı bir şekilde kullanılması için uygun, kısa döngü süresi
◇ Metal levha ve alüminyum levhaları şekilsiz şekilde kullanmak
◇ İçinde özel bir alana sahip olan yarıklar yağlı levhaların oluşmasını önler
İşleme sırasında kaymasından kaynaklanan metal
◇ Otomobil damgalama metal parçaları işleme sisteminde kullanılır
STC Serisi 1.5 Bellows metal plaka için özel emici fincan 0
Yapı
◇ 1.5 Bellows yapısı, büyük sıkıştırılmış darbe
◇ Emme fincanı ve cihazı tek parça yapıya sahiptir
STC Serisi 1.5 Bellows metal plaka için özel emici fincan 1
                                                                STC      50      N-G3F
①       ②     ③          ④
1Serisi Çapraz ③Malzeme ve Sertlik
4Bağlantı iplik
STC 22-φ22mm N-NBR 60  G2F -G1/4 dişi iplik
30 -φ30mm HK-Extra yüksek sıcaklıklı kauçuk 65  G3F -G3/8 dişi iplik
40 -φ40mm HD-Yüksek sıcaklık / işaretsiz malzeme 60  G2M - G1/4 Erkek iplik
50 -φ50mm

M10M-M10×1.5 Erkek iplik
60 -φ60mm M14M-M14×1.5 Erkek iplik
80 -φ80mm RA - Dörtgen. Adaptör
100-φ100mm
125-φ125mm
Sseçim
Model Bağlantı iplik
G2M		 M10M M14M G2F G3F RA
STC22N-□
   STC22N-G2M


 STC22N-M10M STC22N-M14M STC22N-G2F


 STC22N-G3F STC22N-RA
STC30N-□ STC30N-G2M

 STC30N-M10M STC30N-M14M STC30N-G2F

 STC30N-G3F STC30N-RA
STC40N-□   STC40N-G2M STC40N-M10M STC40N-M14M STC40N-G2F STC40N-G3F STC40N-RA
STC50N-□   STC50N-G2M STC50N-M10M STC50N-M14M STC50N-G2F STC50N-G3F STC50N-RA
STC60N-□   STC60N-G2M STC60N-M10M STC60N-M14M STC60N-G2F STC60N-G3F STC60N-RA
STC80N-□   STC80N-G2M STC80N-M10M STC80N-M14M STC80N-G2F STCBON-G3F STC80N-RA
STC100N-□ STC100N-G2M STC100N-M10M STC100N-M14M STC100N-G2F STC100N-G3F STC100N-RA
STC125N-□ STC125N-G2M STC125N-M10M STC125N-M14M STC125N-G2F STC125N-G3F STC125N-RA







Model Bağlantı iplik
G2M
G2F		               Model
G3F		 Bağlantı 3
G2M		 İlan
G2F		  G3F
STC22HK-□
 STC22HK-G2M
 STC22HK-G2F
 STC22HK-G3F
 STC22HD-□
 STC22HD-G2M
 STC22HD-G2F
 STC22HD-G3F
STC30HK-□ STC30HK-G2M STC30HK-G2F STC30HK-G2F STC30HD-□ STC30HD-G2M STC30HD-G2F STC30HD-G3F
STC40HK-□
 STC40HK-G2M
 STC40HK-G2F STC40HK-G3F STC40HD-□ STC40HD-G2M STC40HD-G2F STC40HD-G3F
STC50HK-□ STC50HK-G2M STC50HK-G2F STC50HK-G3F

 STC50HD-□

 STC50HD-G2M STC50HD-G2F STC50HD-G3F
STC60HK-□ STC60HK-G2M STC60HK-G2F STC60HK-G3F STC60HD-□ STC60HD-G2M STC60HD-G2F STC60HD-G3F
STC80HK-□ STC80HK-G2M STC80HK-G2F STC80HK-G3F STC80HD-□ STC80HD-G2M STC80HD-G2F STC80HD-G3F
STC100HK-□ STC100HK-G2M
 STC100HK-G2F STC100HK-G3F STC100HD-□ STC100HD-G2M STC100HD-G2F STC100HD-G3F
STC125HK-□ STC125HK-G2M STC125HK-G2F STC125HK-G3F

 STC125HD-□

 STC125HD-G2M STC125HD-G2F STC125HD-G3F
Teknik parametreler
Model
Dikey
Çekim gücü
N
Yan tarafı
Çekim gücü
N
 Yan tarafı
Çıkartma kuvvet
yağlı yüzey ((N)		 İç
hacim
cm3		 Min. eğri yarıçap
İş parçasının
mm		 Ağırlık
g		 Önerilen
     hosedia
          mm		 MPQ
pcs
STC22
 23  20  6.5  1.5 20  8.6  6  5
STC30 35 28 12 6.3 35 12 6 5
STC40 62  37  34  7.2  40  13.5  6  1
STC50 85  58  55  11.2  45  21  8  1
STC60 141  88  83  22.5  52  29  8  1
STC80 236  141  136  57  70.5  51  8  1
STC100 371  228  221  92  95  77  8  1
STC125 558  352  335  191  140  165  10  1
◇ Not: Sınav vakum seviyesi -60kPa, düz ve temiz yüzeyli iş parçası. Yukarıdaki gibi çekme kuvveti verileri güvenlik faktörünü dikkate almadan hesaplanır.
Veriler, farklı iş parçasının yüzeylerine göre farklı olabilir.
STC Serisi 1.5 Bellows metal plaka için özel emici fincan 2
STC Serisi 1.5 Bellows metal plaka için özel emici fincan 3
M - Erkek iplik
◇ Not: Boyut toleransı GBT3672.1-2002-1 M3 kauçuk ürün boyut toleransı standardına uygun
