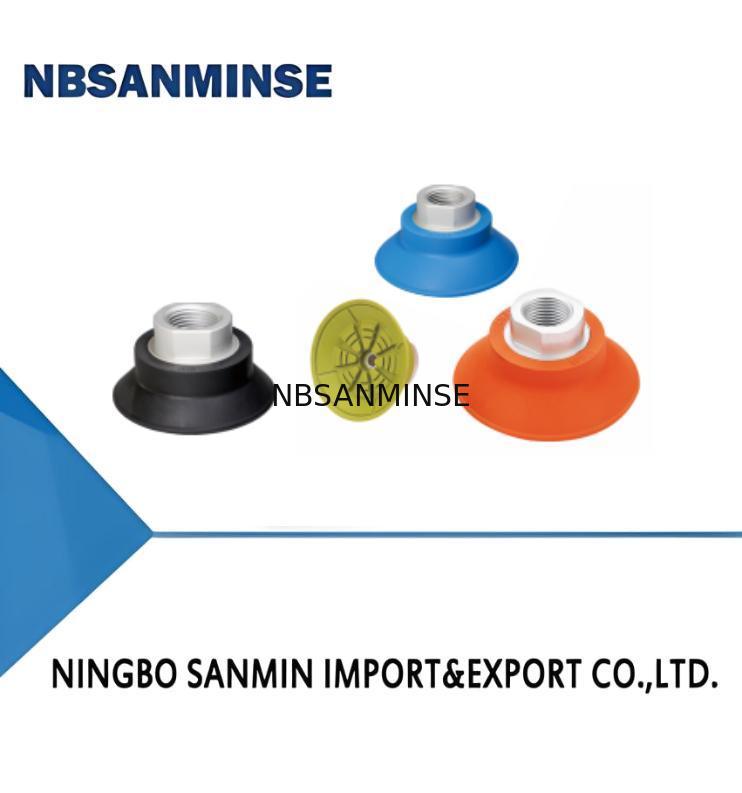

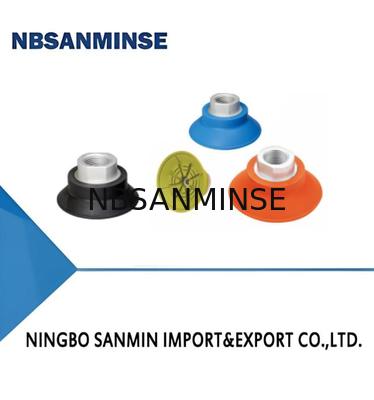

SFF Series Flat Suction Cup Speical for Metal Sheet

Şimdi başvurun

SFF Serisi Düz Vakum Kupası Metal Levha İçin Özel

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marka adı:	NBSANMINSE
Model Number:	SFF30

Detay Bilgi
Vertical pull-out force N:	45	Lateral pull-out force N:	35
Lateral pull-out force Oily surface(N):	33	Inner volume cm³:	1.6
Min.curve radius of workpiece mm:	35

Ürün Açıklaması

Özellikler

◇ İçsel geniş alan destek yapısı

◇ Çeşitli boyutlar mevcuttur

Avantajlar

◇ Emme bardağı arasındaki sürtünme kuvvetini etkili bir şekilde geliştirin

ve iş parçaları

◇ maks. HK malzemesinin sıcaklığı 250 ℃, kullanılabilir.

Yüksek sıcaklık metal sayfası alın

◇ maks. HD malzemenin sıcaklığı 160 ℃, kullanılabilir.

İşaretsiz yüksek sıcaklık camını alın

◇ Farklı boyut ve şekillere sahip iş parçaları için uygun

Başvuru

◇ Yağlı metal tabakasının kullanımı

◇ Deformasyon olmadan metal sac ve alüminyum plakaların işlenmesi

◇ CNC veya makine sırasında malzemenin yüklenmesi ve boşaltılması için kullanılır

araç işleme

◇ Kavisli metal tabakaları kullanma

◇ Otomotiv damgalama metal parçaları taşıma sistemlerinde kullanılır

◇ Emme kabı ve bağlantı tek parçalı yapıdır

SFF 50 N-G3F

①Series

③Malzeme &Sertlik

④Connection iplik

30- 中 30mm

N -nbr

G2F -G1/4 Kadın İpliği

40- 中 40mm

Ng-nbr

G3F -G3/8 Kadın İpliği

50 -中 50mm

HK -Extra Yüksek Sıcaklık Kauçuk

G2M -G1/4 Erkek İplik

60- 中 60mm

HD-High sıcaklık/Markfree malzemesi

M10m-M10 × 1.5Male iplik

80- 中 80mm

M14m-M14 × 1.5Male iplik

100- 中 100mm

RA -Reckörtü adaptörü

125-φ125mm

Sseçim

Model

Bağlantı zahmetli
G2m

D
M10m

Sff30n- □
Sff40n- □

SFF30N-G2M
SFF40N-G2M

SFF30N-M10M
SFF40N-M10M

SFF30N-M14M
SFF40N-M14M

SFF30N-G2F
SFF40N-G2F

SFF30N-G3F
SFF40N-G3F

SFF30N-RA

SFF40N-RA

Sff50n- 口

SF50N-G2M

SFF50N-M10M

SFF50N-M14M

SFF50N-G2F

SFF50N-G3F

SFF50N-RA

Sff60n- □

SFF60N-G2M

SFF60N-M10M

SFF60N-M14M

SFF60N-G2F

SFF60N-G3F

SFF60N-RA

Sff80n- □

SFF80N-G2M

SFF80N-M10M

SFFB0N-M14M

SFFB0N-G2F

Sffbon-G3F

SFF80N-RA

Sff100n- □

SFF100N-G2M

SFF100N-M10M

SFF100N-M14M

SFF100N-G2F

SFF100N-G3F

SFF100N-RA

Sff125n- □

SFF125N-G2M

SFF125N-M10M

SFF125N-M14M

SFF125N-G2F

SFF125N-G3F

SFF125N-RA

Model

Bağlantı zahmetli
G2m

D
M10m

Sff30ng- □

SFF30NG-G2M

SFF30NG-M10M

SFF30N-M14M

SFF30NG-G2F

SFF30NG-G3F

SFF30NG-RA

Sff40ng- □

SFF40NG-G2M

SFF40NG-M10M

SFF40N-M14M

SFF40NG-G2F

SFF40NG-G3F

SFF40NG-RA

Sff50ng- □

SFF50NG-G2M

SFF50NG-M10M

SFF50N-M14M

SFF50NG-G2F

SFF50NG-G3F

SFF50NG-RA

Sff60ng- □

SFF60NG-G2M

SFF60NG-M10M

SFF60N-M14M

SFF60NG-G2F

SFF60NG-G3F

SFF60NG-RA

Sff80ng- □

SFF80NG-G2M

SFF80NG-M10M

Sffbon-M14m

Sffbong-g2f

Sffbong-g3f

SFF80NG-RA

Sff100ng- □

SFF100NG-G2M

SFF100NG-M10M

SFF100N-M14M

SFF100NG-G2F

SFF100NG-G3F

SFF100NG-RA

Sff125ng- □

SFF125NG-G2M

SFF125NG-M10M

SFF125N-M14M

SFF125NG-G2F

SFF125NG-G3F

SFF125NG-RA

Model

Bağlantı üç

reklam
G2F

Model
G3F

Bağlantı üç
G2m

reklam
G2F

SFF30HK- □

SFF30HK-G2M

SFF30HK-G2F

SFF30HK-G3F

Sff3ohd- □

SFF30HD-G2M

SFF30HD-G2F

SFF30HD-G3F

SFF40HK- □

SFF40HK-G2M

SFF40HK-G2F

SFF40HK-G3F

SFF40HD- □

SFF40HD-G2M

SFF40HD-G2F

SFF40HD-G3F

Sff50hk- □

SFF50HK-G2M

SFF50HK-G2F

SFF50HK-G3F

SFF50HD- □

SFF50HD-G2M

SFF50HD-G2F

SFF50HD-G3F

Sff60hk- □

SFF60HK-G2M

SFF60HK-G2F

SFF60HK-G3F SFF60HD- □

SFF60HD-G2M

SFF60HD-G2F

SFF60HD-G3F

Sff8ohk- □

SFFB0HK-G2M

Sffbohk-g2f

Sffbohk-g3f

Sffbohd- □

SFFBOHD-G2M

SFFB0HD-G2F

SFF80HD-G3F

SFF100HK- □

SFF100HK-G2M

SFF100HK-G2F

SFF100HK-G3F

SFF100HD- □

SFF100HD-G2M

SFF100HD-G2F

SFF100HD-G3F

Sff125hk- □

SFF125HK-G2M

SFF125HK-G2F

SFF125HK-G3F

Sff125hd- □

SFF125HD-G2M

SFF125HD-G2F

SFF125HD-G3F

Teknik parametreler
Model	Dikey çekilme güç N	Yanal çekilme güç N	Yanal çekilme güç yağlı yüzey (n)	İç hacim cm³	Min.Curve yarıçap ile ilgili iş parçası mm	Ağırlık 9	Tavsiye edilen hortum dia mm	MPQ PC'ler
SFF30 SFF40 SFF50	4572	3554	3351	1.6 3.5	35 47.5	1113	66	1
	4572	3554	3351	1.6 3.5	35 47.5	1113	66	1
	112	90	86	7.5	70	20	8	1
SFF60	145	102	93	12.6	81	26	8	1
SFF80	288	212	190	35	115	43	8	1
SFF100	445	322	308	60	141	57	8	1
SFF125	660	475	400	115	165	145	10	1

M - Erkek İplik Bağlantısı

◇ Not: Boyutsal tolerans GBT3672.1-2002-1 M3 Kauçuk Ürün Boyutlu Tolerans Standardı
