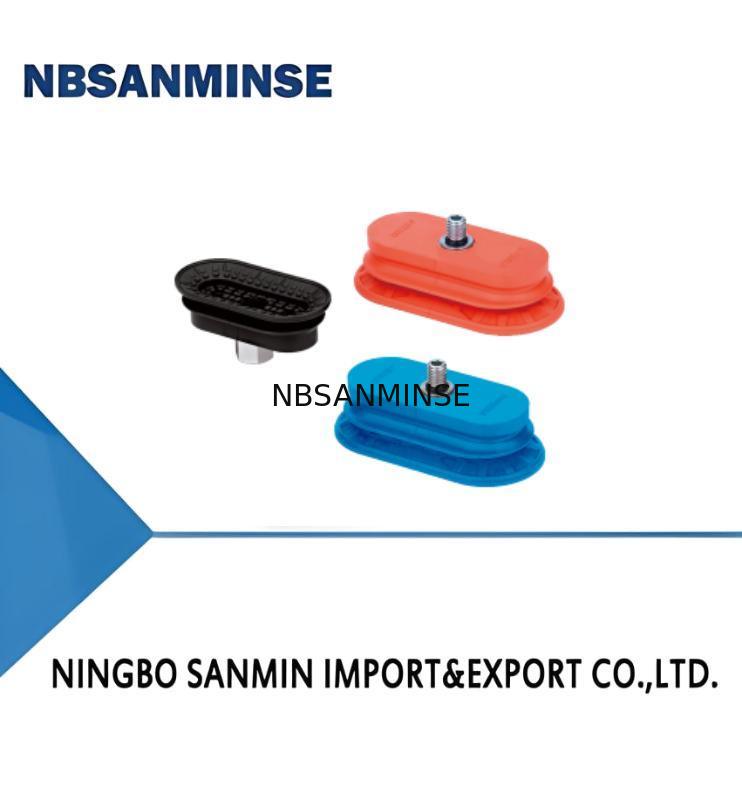

SOB Serisi Oval Süpme Kupası Metal Yaprak için Özel

SOB Serisi Oval Süpme Kupası Metal Yaprak için Özel
SOB Series Oval Suction Cup Special for Metal Sheet
SOB Serisi Oval Süpme Kupası Metal Yaprak için Özel SOB Serisi Oval Süpme Kupası Metal Yaprak için Özel

Büyük resim :  SOB Serisi Oval Süpme Kupası Metal Yaprak için Özel

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: Sob30 × 60
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Anlaşılabilir
Ambalaj bilgileri: KUTU
Teslim süresi: 5-30 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 10000 adet
İletişim

SOB Serisi Oval Süpme Kupası Metal Yaprak için Özel

Açıklama
Dikey çekilme: 53kuvvet N Yandan çekilme: 50(Yağlı yüzey)N
İç hacim: 8,7 cm³ Min.eğri yarıçapı: 25 mm
Vurgulamak:

metal sac levha için oval vakum başlığı

,

SOB serisi pnömatik vakum başlığı

,

metal tabaka emme fincanı garanti ile

Özellikler
  • 1.5 Körük oval yapısı
  • Dahili geniş alan desen destek yapısı
  • Çeşitli boyut ve özellikler mevcuttur
Avantajları
  • Düzgün yüzeyli veya eğriliğe sahip uzun ve dar iş parçalarını işleme
  • HK malzemesinin maksimum sıcaklığı 250℃'dir, yüksek sıcaklıktaki metal levhaları almak için kullanılabilir
  • HD malzemesinin maksimum sıcaklığı 160℃'dir, iz bırakmadan yüksek sıcaklıktaki camı almak için kullanılabilir
  • Farklı boyut ve şekillerdeki iş parçaları için uygundur
Uygulamalar
  • Dar ve uzun metal parçaları hızlı hızda, kısa döngü süresinde işleme
  • Deformasyon olmadan metal levha ve alüminyum plakaları işleme
  • Otomotiv damgalama metal parçalarını işleme
SOB Serisi Oval Süpme Kupası Metal Yaprak için Özel 0
Yapı
  • 1.5 Körük yapısı
  • Vakum başlığı ve bağlantı tek parça yapıdadır
SOB Serisi Oval Süpme Kupası Metal Yaprak için Özel 1
SOB      30×60      N-G3F
①        ②         ③      ④
① Seri ②Boyut ③ Malzeme & Sertlik
④ Bağlantı diş
SOB 30×60 N - NBR 50 G2F-G1/4dişi diş

40×80 HK-Ekstra yüksek sıcaklık kauçuğu 65 G3F-G3/8dişi diş

55×110 HD-Yüksek sıcaklık/iz bırakmayan malzeme 50 G2M - G1/4 erkek diş
70×140

M10M-M10×1.5erkek diş



M14M-M14×1.5 erkek diş
RA-Dikdörtgen adaptör
Seçim
  Dikey Bağlantı dişi G2M M1M M14M G2F G3F RA
 SOB30×60N-□ SOB30×60N-G2M SOB30×60N-M10M SOB30×60N-M14M SOB30×60N-G2F SOB30×60N-G3F SOB30×60N-RA
 SOB40×80N-□ SOB40×80N-G2M SOB40×80N-M10M SOB40×80N-M14M SOB40×80N-G2F SOB40×80N-G3F SOB40×80N-RA
  SOB55×110N-□ SOB55×110N-G2M SOB55×110N-M10M SOB55×110N-M14M SOB55×110N-G2F SOB55×110N-G3F SOB55×110N-RA
SOB70×140N-□ SOB70×140N-G2M SOB70×140N-M10M SOB70×140N-M14M SOB70×140N-G2F SOB70×140N-G3F SOB70×140N-RA
Dikey Bağlantı dişi G2M G2F G3F
SOB30×60HK- □ SOB30×60HK-G2M SOB30×60HK-G2F SOB30×60HK-G3F
SO40×80HK-□ SOB40×80HK-G2M SOB40×80HK-G2F SOB40×80HK-G3F
SOB55×110HK-□ SOB55×110HK-G2M SOB85×110HK-G2F SOB55×110HK-G3F
SOB70×140HK-□ SOB70×140HK-G2M SOB70×140HK-G2F SOB70×140HK-G3F
Dikey Bağlantı dişi G2M G2F G3F
SOB30×60HD- □ SOB30×60HD-G2M SOB30×60HD-G2F SOB30×60HD-G3F
SOB40×80HD-□ SOB40×80HD-G2M SOB40×80HD-G2F SOB40×80HD-G3F
SOB55×110HD-□ SOB55×110HD-G2M SOB55×110HD-G2F SOB55×110HD-G3F
SOB70×140HD-□ SOB70×140HD-G2M SOB70×140HD-G2F SOB70×140HD-G3F
Model
Dikey çekme kuvveti
N
Yanal		 çekme kuvveti
N
Yanal		 çekme kuvveti
(Yağlı yüzey)N
İç		 hacim
cm³
Min. eğrilik yarıçapı		 iş parçasının
iş parçasının  мм
MPQ		 Önerilen hortum çapı.
мм
MPQ		 adet
SOB30×60
53 60 50 75 25 26 6 1 Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası. Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır. Veriler, farklı iş parçası yüzeylerine göre farklılık gösterebilir
110 118 101 20 32 33 8 1 Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası. Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır. Veriler, farklı iş parçası yüzeylerine göre farklılık gösterebilir
197 200 183 50 75 75 8 1 Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası. Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır. Veriler, farklı iş parçası yüzeylerine göre farklılık gösterebilir
275 295 267 100 70 117 8 1 Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası. Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır. Veriler, farklı iş parçası yüzeylerine göre farklılık gösterebilir

Model
Dikey çekme kuvveti
N
Yanal		 çekme kuvveti
N
Yanal		 çekme kuvveti
(Yağlı yüzey)N
İç		 hacim
cm³
Min. eğrilik yarıçapı		 iş parçasının
мм
MPQ		 Önerilen hortum çapı.
мм
MPQ		 adet
SOB30×60
53 60 50 75 25 26 6 1 Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası. Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır. Veriler, farklı iş parçası yüzeylerine göre farklılık gösterebilir
110 118 101

 20

 32 33 8 1 Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası. Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır. Veriler, farklı iş parçası yüzeylerine göre farklılık gösterebilir
197 200 183 50 75 75 8 1 Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası. Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır. Veriler, farklı iş parçası yüzeylerine göre farklılık gösterebilir
275 295 267 100 70 117 8 1 Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası. Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır. Veriler, farklı iş parçası yüzeylerine göre farklılık gösterebilir

M - Erkek diş bağlantısı

SOB Serisi Oval Süpme Kupası Metal Yaprak için Özel 2

Not: Boyutsal tolerans, GBT3672.1-2002-1 M3 kauçuk ürün boyutsal tolerans standardına uygundur
