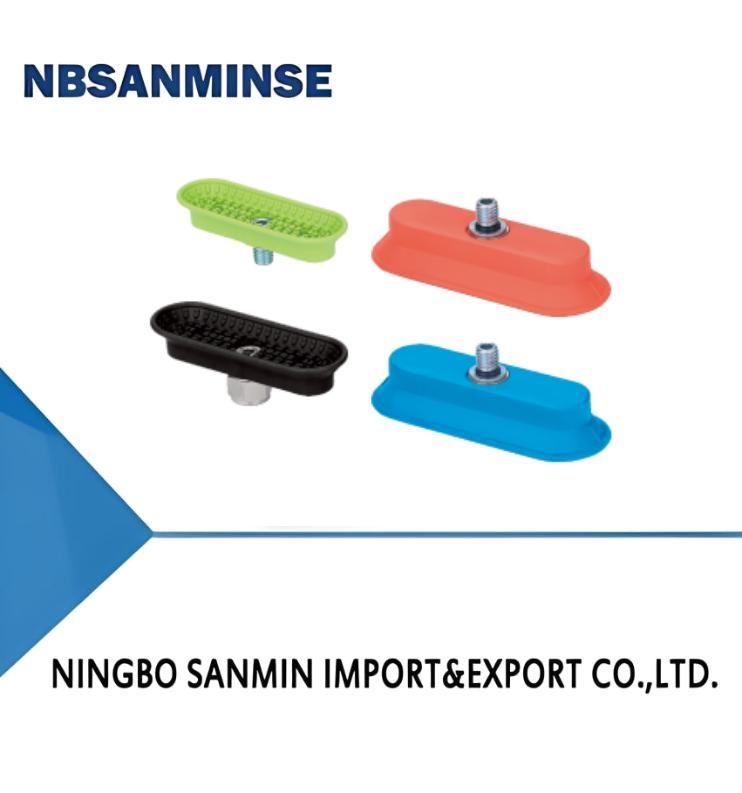

SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel

SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel
SOF Series Oval Flat Suction Cup Speical for Metal Sheet
SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel

Büyük resim :  SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: SOF16x50
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Negotiate
Ambalaj bilgileri: Kutusu
Teslim süresi: 5-30 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 10000 adet
İletişim

SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel

Açıklama
Dikey çekilme: 33 kuvvet N Yandan çekilme: 12(Yağlı yüzey)N
iç hacim: 2 cm³ İş parçasının minimum eğri yarıçapı: 8 mm
Garanti: 1 Yıl
Vurgulamak:

metal için oval düz vantuz

,

pnömatik solenoid valf vakum kupası

,

metal tabaka emme fincanı garanti ile

Özellikleri
◇ Oval düz emme fincanı
◇ Büyük alanlı iç destek yapısı
◇ Farklı boyutlarda mevcuttur
Avantajlar
◇ Uzun ve dar iş parçalarını kullanmak
◇ Süpürge ile iş parçası arasındaki sürtünme kuvvetini etkili bir şekilde artırın
◇ HK malzemesinin maksimum sıcaklığı 250°C'dir, yüksek
sıcaklık metal plaka
◇ HD malzemesinin en yüksek sıcaklığı 160°C'dir, yüksek
İşaretsiz sıcaklık camı
◇ Farklı boyutlarda ve şekillerde parçalar için uygundur

Başvurular
◇ Dar ve uzun metal parçaları hızlı bir hızda ve kısa bir döngü süresiyle kullanmak
◇ Metal levha ve alüminyum levhaları şekilsiz şekilde kullanmak
◇ Otomobil damgalama metal parçalarını kullanmak
SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel 0
Yapı
◇ Emme fincanı ve cihazı tek parça yapıdır
SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel 1


SOF 40×80N-G3F
①②③④
1Serisi 2 Boyut
3Materyal ve Sertlik
4Bağlantı ipliği
SOF 16×50 40×110 N-NBR 60 G2F-G1/4 dişi iplik M10M-M10×1,5 erkek iplik
20×80 50×100 NG-NBR 45 G3F-G3/8Dişi iplik M14M-M14×1.5Erkek iplik
23×60 60×120 HK-Ekstra yüksekTemerubber 65 G2M-G1/4 erkek iplik RA-Dörtgen Adaptör
30×90 70×140 HD-Yüksek sıcaklık / işaretSerbest malzeme 60

40×80





Seçim
Model Bağlantı ipliği
G2M		 M10M M14M G2F G3F RA
SOF16×50□-□ SOF16×50□-G2M SOF16×50□-M10M
SOF20×80□-M10M		 SOF16×50□-M14M SOF16×50□-G2F SOF16×50□-G3F SOF16×50□-RA
SOF20×80□-□ SOF20×80□-G2M SOF20×80□-M10M SOF20×80□-M14M SOF20×80□-G2F SOF20×80□-G3F SOF20×80□-RA
SOF23×60□-□ SOF23×60□-G2M SOF23×60□-M10M SOF23×60□-M14M SOF23×60□-G2F SOF23×60□-G3F SOF23×60□-RA
SOF40×80□-□ SOF40×80□-G2M SOF40×80□-M10M SOF40×80□-M14M SOF40×80□-G2F SOF40×80□-G3F SOF40×80□-RA
SOF30×90□-□ SOF30×90□-G2M SOF30×90□-M10M SOF30×90□-M14M SOF30×90□-G2F SOF30×90□-G3F SOF30×90□-RA
SOF40×110□-口 SOF40×110□-G2M SOF40×110□-M10M SOF40×110□-M14M SOF40×110□-G2F SOF40×110□-G3F SOF40×110□-RA
SOF50×100□-口 SOF50×100□-G2M SOF50×100□-M10M SOF50×100□-M14M SOF50×100□-G2F SOF50×100□-G3F SOF50×100□-RA

SOF60×120□-口		 SOF60×120□-G2M SOF60×120□-M10M SOF60×120□-M14M SOF60×120□-G2F SOF60×120□-G3F SOF60×120□-RA
SOF70×140□-□ SOF70×140□-G2M SOF70×140□-M10M SOF70×140□-M14M SOF70×140□-G2F SOF70×140□-G3F SOF70×140□-RA

Model

Bağlantılı iplik

G2M

 C2F G3F Model Düzeltme iplik
G2M		 G2F G3F
S0F16×50-K-□ S0F16×50HK-G2M S0F16×50HK-G2F S0F16×50HK-G3F S0F16×50HD-□ SOF16×50HD-G2M SOF16×50HD-G2F S0F16×50-D-G3F
S0F20×BC-K-□ S0F20×80HK-G2M S0F20×80HK-C2F S0F20×B0HK-G3F S0F20×B0ED-□ S0F20×80ED-G2N S0F20×80HD-C2F S0F20×80-D-G3F
S0F23×60-K-□ S0F23×60HK-G2M S0F23×60HK-C2F S0F23×60HK-G3F S0F23×60HD-□ SOF23×60HD-G2M SOF23×60HD-G2F S0F23×60-D-G3F
S0F40×BC-K-□ S0F40×80HK-G2M S0F40×80HK-C2F S0F40×B0HK-G3F S0F40×B0ED-□ SOF40×80HD-G2M SOF40×80HD-C2F S0F40×8C-D-G3F
S0F30×90-K-□ S0F30×90HK-G2M S0F30×90HK-G2F S0F30×90HK-G3F S0F30×90HD-□ S0F30×90ED-G2N S0F30×90HD-G2F S0F30×90-D-G3F
S0F40×110HK-□ S0F40×110HK-G2M S0F40×110HK-C2F S0F40×110HK-G3F S0F40×110HD-□ S0F40×11CHD-GZM S0F40×110HD-G2F S0F40×110HD-G3F
S0F50×100HK-□ S0F50×100EK-G2M S0F50×10CHK-G2F S0F50×100HK-G3F S0F50×100HD-□ S0F50×10C-D-G2M S0F50×10C-D-C2F S0F50×100HD-G3F
S0F60×120HK-□ S0F60×120EK-G2M S0F60×120HK-G2F S0F60×120HK-G3F S0F60×120HD-□ S0F60×120FD-G2M S0F60×120HD-G2F S0F60×120HD-G3F
S0F70×140HK-□ S0F70×140HK-G2M S0F70×140HK-C2F S0F70×140HK-G3F S0F70×140HD-□ S0F70×14CHD-G2M S0F70×140HD-G2F S0F70×140HD-G3F

Model Dikey
Çek-
Dışarıdan güç
N		 Yan tarafı
Çek-
Dışarıdan güç
N		 Yan tarafı
Çekim gücü
(yağlı yüzey) N		 İç
hacim
cm3		 Min. eğri yarıçap
İş parçasından
mm		 Ağırlık g Önerilen
Hortumlu günlüğü.
mm		 MPQ
 pcs
SOF16×50 33 24 12 2 8 17 4 1
SOF20×80 78 38 35 5 25 23 4 1
SOF23×60 57 37 33 3 20 29 4 1
SOF30×90 125 77 60 10 30 24 4 1
SOF40×80 141 110 100 11 50 43 6 1
SOF40×110 200 188 118 25 35 47 6 1
SOF50×100 217 181 121 20 75 56 6 1
SOF60×120 312 254 170 35 75 70 6 1
SOF70×140 445 344 230 52 90 77 8 1




◇ Not: Test vakum seviyesi -60kPa, düz ve temiz yüzeyli iş parçası. Yukarıdaki gibi çekme kuvveti verileri güvenlik faktörünü dikkate almadan hesaplanır.
Veriler, farklı iş parçasının yüzeylerine göre farklı olabilir.
SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel 2


Model/Bölüm L W H G LG h 5 Y
SOF16×50□-G2F 50 16 19.5 G1/4 11 14 17 3
SOF16×50□-G3F 50 16 19.5 G3/8 11 14 22 3
SOF16×50□-RA 50 16 19.5 31.8x31.8 4.7 18.7 - 3
SOF20×80□-G2F 84 24 15.5 G1/4 11 14 17 5
SOF20×80□-G3F 84 24 15.5 G3/8 11 14 22 5
SOF20×80□-RA 84 24 15.5 31.8x31.8 4.7 18.7 - 5
SOF23×60□-G2F 61.5 22.5 12 G1/4 11 14 17 3
SOF23×60□-G3F 61.5 22.5 12 G3/8 11 14 22 3
SOF23×60□-RA 61.5 22.5 12 31.8x31.8 4.7 18.7 - 3
SOF30×90□-G2F 93 33 16 G1/4 11 14 17 5
SOF30×90□-G3F 93 33 16 G3/8 11 14 22 5
SOF30×90□-RA 93 33 16 31.8x31.8 4.7 18.7 - 5
SOF40×80□-G2F 82 39 14 G1/4 11 14 17 4
SOF40×80□-G3F 82 39 14 G3/8 11 14 22 4
SOF40×80□-RA 82 39 14 31.8x31.8 4.7 18.7 - 4
SOF40×110□-G2F 113 43 21.5 G1/4 11 14 17 6
SOF40×110□-G3F 113 43 21.5 G3/8 11 14 22 6
SOF40×110□-RA 113 43 21.5 31.8x31.8 4.7 18.7 - 6
SOF50×100□-G2F 102 49 16 G1/4 11 14 17 5
SOF50×100□-G3F 102 49 16 G3/8 11 14 22 5
SOF50×100□-RA 102 49 16 31.8x31.8 4.7 18.7 - 5
SOF60×120□-G2F 123 58 18 G1/4 11 14 17 6
SOF60×120□-G3F
SOF60×120□-RA		 123 58 18 G3/8 11 14 22 6
123 58 18 31.8x31.8 4.7 18.7 - 6
SOF70×140□-G2F 141 67.5 19 G1/4 11 14 17 7
SOF70×140□-G3F 141 67.5 19 G3/8 11 14 22 7
SOF70×140□-RA 141 67.5 19 31.8x31.8 4.7 18.7 - 7

SOF Serisi Oval Düz Vakum Kupası Metal Levha İçin Özel 3

Model/Bölüm L W H G LG h S Y
SOF16×50□-G2M 50 16 19.5 G1/4 9 10.5 5 3
SOF16×50□-M10M 50 16 19.5 M10×1.5 12 13.5 5 3
SOF16×50□-M14M 50 16 19.5 M14×1.5 12 13.5 5 3
SOF20×80□-G2M 84 24 15.5 G1/4 9 10.5 5 5
SOF20×80□-M10M 84 24 15.5 M10×1.5 12 13.5 5 5
SOF20×80□-M14M 84 24 15.5 M14×1.5 12 13.5 5 5
SOF23×60□-G2M 61.5 22.5 12 G1/4 9 10.5 5 3
SOF23×60□-M10M 61.5 22.5 12 M10×1.5 12 13.5 5 3
SOF23×60□-M14M 61.5 22.5 12 M14×1.5 12 13.5 5 3
SOF30×90□-G2M 93 33 16 G1/4 9 10.5 5 5
SOF30×90□-M10M 93 33 16 M10×1.5 12 13.5 5 5
SOF30×90□-M14M 93 33 16 M14×1.5 12 13.5 5 5
SOF40×80□-G2M 82 39 14 G1/4 9 10.5 5 4
SOF40×80□-M10M 82 39 14 M10×1.5 12 13.5 5 4
SOF40×80□-M14M 82 39 14 M14×1.5 12 13.5 5 4
SOF40×110□-G2M 113 43 21.5 G1/4 9 11 5 6
SOF40×110□-M10M 113 43 21.5 M10×1.5 12 13.5 5 6
SOF40×110□-M14M 113 43 21.5 M14×1.5 12 13.5 5 6
SOF50×100□-G2M 102 49 16 G1/4 9 11 5 5
SOF50×100□-M10M 102 49 16 M10×1.5 12 13.5 5 5
SOF50×100□-M14M 102 49 16 M14×1.5 12 13.5 5 5
SOF60×120□-G2M 123 58 18 G1/4 9 11 5 6
SOF60×120□-M10M 123 58 18 M10×1.5 12 13.5 5 6
SOF60×120□-M14M 123 58 18 M14×1.5 12 13.5 5 6
SOF70×140□-G2M 141 67.5 19 G1/4 9 11 5 7
SOF70×140□-M10M 141 67.5 19 M10×1.5 12 13.5 5 7
SOF70×140□-M14M 141 67.5 19 M14×1.5 12 13.5 5 7

S: Ücretsiz numuneleri sunabilir misiniz?

A: Evet, Ama ürünlere bağlı. Lütfen bizimle iletişime geçin. ina@pneuhydr.com Ya da whatsapp 0086 15168536055

S: İş alanınız nedir?

A: İş alanımız:Eksportör otomasyon parçaları servis ve satmakHava silindir, hava kaynağı tedavisi, solenoid valfi,hava valfi,motorlu valf,Bakır valf, hidrolik valf, hidrolik silindir, hava ve yağDüzeltme, basınç göstergesivesaire.

S:WNe tür ürünler yapabilirsiniz?

A: Birçok çelik çeşidi yapabiliriz., Bakır, alüminyummalzeme işleme.Yüksek gibi.basınç Valf / solenoid valfi / elektrik valfi /Su valfi/Pnömatik valf/hava silindir/hidrolik valf/hidrolik akülatörÜrünler ve benzeri.

S: Ürün bizim logomuzla ve markasımızla yapılabilir mi?

A: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel yapıyoruz. Ama mümkünse bize yetki vermeniz gerekiyor.

S:Orijinal ünlü pnevmatik ve hidrolik alet marka ürünleri sağlayabilir misiniz?

A: Evet,Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser vb. gibi tedarik edebiliriz.

S: Garanti var mı?

A: Evet, normalde ürünler bir yıllık kalite garantisi.

S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G iplikleri arasındaki fark nedir?

A: G ipliği silindir şeklindedir ve kendini mühürlemez, sızıntıyı önlemek için ek dikişler gerektirir.ve iç ve dış iplikler sıkıştırıldıkça daha sıkı ve daha sıkı olurlar.Dikiş, ipliklerin deformasyonu yoluyla elde edilir ve dikiş etkisini artırmak için genellikle birleştirilmiş olarak damgar veya bant kullanılır.

G ipliği, mühürlenmemiş bağlantılar için kullanılan silindrik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve mühürlenmesine dayanan konik bir tüptür.NPT aynı zamanda 60 derecelik bir diş profilleri açısı olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır

S: Basınç birimlerini nasıl dönüştürürsünüz: MPa, bar, psi, kg/cm 2?

A: 1MPa=10bar≈145psi≈10kg

S: Genellikle solenoid valf bobinlerinin yanmasına ne neden olur?

A: Yanlış voltaj ve hz, sık sık değiştirme, pilot başının sıvıya girmesi, valf çekirdeği ve yay problemi,Çevre Sıcak, ağır titreşimler vb.

S: Yüksek sıcaklıklarda veya aşırı soğuk ortamlarda pnevmatik bileşenler için ne dikkate alınmalıdır?

Odak Noktası Yüksek Sıcaklık Çevre Karşıt Önlemler Aşırı Soğuk Çevre Karşıt Önlemler
Mühürler Fluor kauçuk, PTFE Düşük sıcaklıklı nitril, silikon kauçuk, poliüretan
Yağlama Yüksek sıcaklıklı sentetik yağ (düşük uçuculuk) Düşük sıcaklıklı yağ (düşük dökme noktası, düşük viskozluk)
Havalandırma işlemleri Soğutmayı güçlendirmek, verimli su çıkarma Ultra düşük çiy noktası kurutma (soğutma + emici tip), ısı izleme
Metal bileşenler Rezerv genişlemesine izin Düşük sıcaklık sertliği ile malzemeleri seçin, soğuk küçülme nedeniyle sızıntı önlemek
Kontrol bileşenleri Yüksek ısıya dayanıklı kaliteli bobinler, ısı dağılımı, düşük güç tüketimi İzolasyon kutuları, yerel ısıtma, soğuk yoğunlaşmanın önlenmesi
Kurulum Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin Rüzgar ve karla maruz kalmaktan kaçının, termal yalıtım malzemeleri ile sarın
