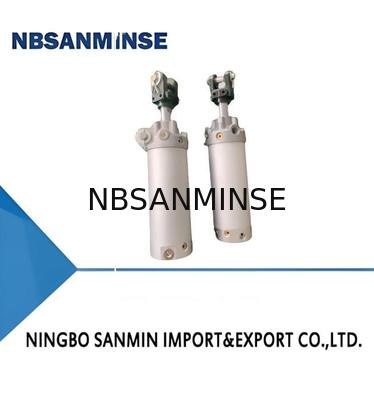

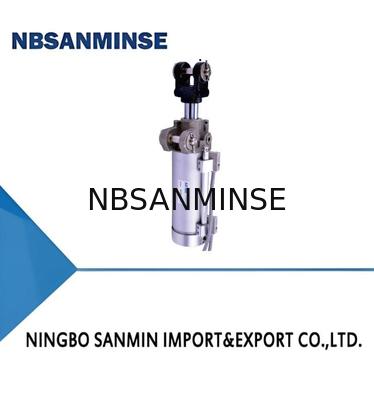

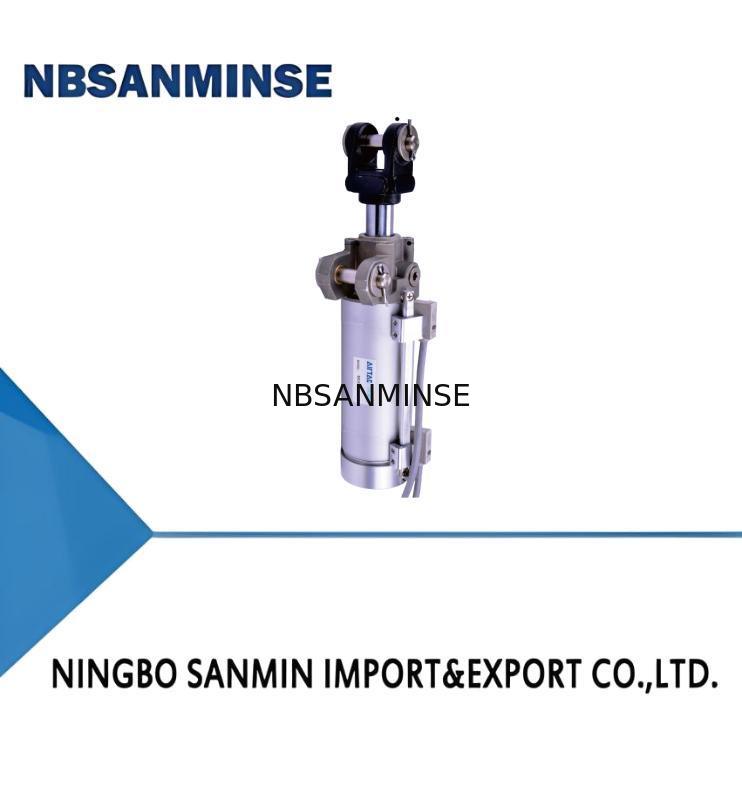

Ürün Açıklaması
Toz geçirmez ve kaynak cürufu tasarımı:
Ön kapakta kazıma toz halkası var,
ve tozdan kaçınabilen firma ve dayanıklı
Sıçrılmış kaynak cüruf kırma silindirler.
Toz kaskından daha güvenilirdir.
Yknuckle mevcut:
Çeşitli sensör anahtarları mevcuttur.
1. anti-manyetik sensör,
Anti-manyetik braket. Ayrıntılar için bkz. Sayfa P335.
2.Common sensörleri (DMSG/EMSG, CMSG) ile birlikte kullanılmalıdır.
sensör tutucu (f-mck40g). lütfen ortak olana bakın
DMSG/EMSG ve CMSG Sensorthe eşleşen sensör hakkında ayrıntılar için sensörler
Tutucuların ayrı ayrı sipariş edilmesi gerekir. Sipariş yöntemi ve kurulum yöntemi aşağıdaki gibidir:
Sıkıntı
boyut |
Çubuk
boyut |
Oyunculuk tip |
Çalışma Basıncı (MPA) |
| 0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
| 40 |
20 |
Çift
oyunculuk |
İtme tarafı |
125.6 |
251.2 |
376.8 |
502.4 |
628.0 |
753.6 |
879.2 |
1004.8 |
| Tarafı çeken taraf |
94.2 |
188.4 |
282.6 |
376.8 |
471.0 |
565.2 |
659.4 |
753.6 |
| 50 |
20 |
Çifte
aktingi |
İtme tarafı |
196.3 |
392.6 |
588.9 |
785.2 |
981.5 |
1177.8 |
1374.1 |
1570.4 |
| Tarafı çeken taraf |
164.9 |
329.8 |
494.7 |
659.6 |
824.5 |
989.4 |
1154.3 |
1319.2 |
| 63 |
20 |
Çift
aktingil |
İtme tarafı |
311.7 |
623.4 |
935.1 |
1246.8 |
1558.5 |
1870.2 |
2181.9 |
2493.6 |
| ipult tarafı |
280.3 |
560.6 |
840.9 |
1121.2 |
1401.5 |
1681.8 |
1962.1 |
2242.4 |
| 80 |
25 |
Çift
oyunculuk |
İtme tarafı |
502.6 |
005.2 |
1507.8 |
2010.4 |
2513.0 |
3015.6 |
3518.2 |
4020.8 |
| Tarafı çeken taraf |
453.6 |
907.2 |
1360.8 |
1814.4 |
2268.0 |
2721.6 |
3175.2 |
3628.8 |
Kurulum ve Uygulama
1. Normal durumda: Edge Paketleme, Kurulum, Jig Testi.. ve SO.StandardCylinder önerilir.
2. Çevrede kaynak yapılarak üretilen yüksek manyetik alan durumunda, anti-manyetik kaynaklama clamp silindiri kullanılmalı ve karşılık gelen anti-manyetik sensör anahtarı eşleştirilmelidir.
3. Silindir bağlanmasından önce, silindire girmeyi önlemek için toz ortadan kaldırılmalıdır.
4. Silindir tarafından kullanılan ortam 40μm veya altına filtrelenmiş olabilir.
5. Yüksek sıcaklık ortamının altında, yüksek sıcaklık direncinin silindiri seçilmelidir. ANTI-DEĞERLEME TEARİMİ, düşük sıcaklık ortamı altında su dondurulmasını önlemek için benimsenmelidir.
6. Silindir zaman boyunca kullanılmıyorsa, lütfen paslanmak için yüzeyi reklamlayın.
Uygulama Örnekleri
Spesifikasyon
| Sıkıntı Boyut (mm) |
40 |
50 |
63 |
80 |
| Oyunculuk tipi |
Çift oyunculuk |
| Sıvı |
Hava (40μm filtre elemanı ile filtrelenecek) |
| İşletme baskısı |
0.15 ~ 1.0mpa (22 ~ 145psi) |
| Kanıt baskısı |
1.5MPA (215psi) |
| Sıcaklık |
-20 ~ 70 ℃ |
| Hız aralığı |
50 ~ 500mm/s |
| Yastık tipi |
Arka kapak veya ön kapak için değişken yastık (isteğe bağlı) |
| Hız Kontrollü Valf |
Kapaklar için standart ayar |
| Yağlama |
Gerekli değil |
| Kurulum türü |
Çift menteşeli destekler |
| Bağlantı noktası boyutu [not1] |
1/4 " |
3/8 " |
Ürün özelliği
1. Otomasyon kaynağı yapan atölyeler için uygundur.
2. Ön kapakta kazıyan bir toz halkası var ve Dustand'dan kaçınabilen sağlam ve dayanıklı.
Sıçramalı kaynak cürufu kırma silindirleri. Toz kaskından daha güvenilirdir.
3., kullanıyorsa, güçlü manyetik alana sahip olan çalışma ortamına uyar
Güçlü mıknatıs ve güçlü anti manyetik alan ile olan sensorswitch.
4.Set arayüzü üç tarafta isteğe bağlıdır; tampon ayarı ve hız sınırı ayarlama yerleşik.
5. Çok çeşitli sensör anahtarları mevcuttur.
[Note1] Güçlü manyetik alanda, yüksek magnet için sensör anahtarı eşleştirilmelidir. Lütfen bkz.
Mayorpartların iç yapısı ve malzemesi
| Eşya boyut |
40 |
50 |
63 |
| A |
162 |
165 |
167 |
| AC |
59 |
65 |
67 |
| AE |
20 |
22 |
23 |
| C |
76 |
80 |
87 |
| D |
84 |
87 |
89 |
| E |
47 |
57 |
70 |
| M |
52 |
60 |
74 |
N
(Delik sayısı) |
Değişken yastık
Arka ve ön kapak için |
6 |
6 |
6 |
Değişken yastık
arka kapak için |
2 |
2 |
2 |
| P (giriş ve çıkış bağlantı noktası) |
1/4 " |
| Pa |
20 |
19 |
19 |
| Pb |
9 |
9.5 |
9.5 |
| cemaat |
DS1-69 |
| Anahtar mantığı |
Kontaksız transistör, normalde açılan tip |
| Sensör tipi |
Transistör, iki satırlı, polarity |
| Çalışma voltajı (V) |
10 ~ 30V/DC |
| Max.switching akımı |
100mA maks. |
| Anahtarlama derecesi (W) |
3W maks. |
| Anti-manyetik akım |
AC17000A |
| Voltaj düşüşü |
4.8V maks.@100mA DC |
| Sızıntı akımı |
0.6mma maks.@30V DC |
| Min. |
3ma min. |
| Gösterge |
Kararlı Aralık: Yeşil LED; Tasarsız Aralık: Kırmızı LED |
| Kablo |
中 5.3/0.5sq × 2c × 3m/yağ dirençli, alev engelli, fleksiyon/sos PVC |
| Duyarlılık |
30 ~ 40 Gauss |
| Maks. |
8Hz |
| Sıcaklık aralığı |
-10 ~ 70 ℃ |
| Şok |
50m/s² |
| Titreşim |
9m/s² |
| Koruma |
IP67 (EN60529) |
| Koruma devresi |
Temassız transistör, dalgalanma bastırma |
| Yangın geciktirici notu |
UL94-V0 |
