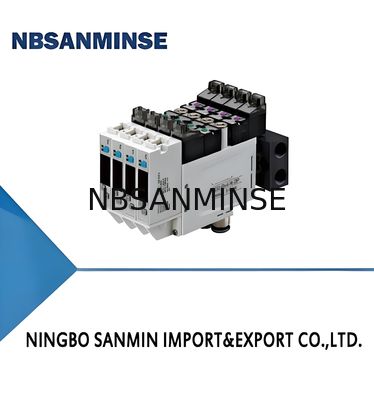

AZQ Serisi Mini Entegre Vakum Jeneratörü

AZQ Serisi Mini Entegre Vakum Jeneratörü
AZQ Series Mini Integrated Vacuum Generator
AZQ Serisi Mini Entegre Vakum Jeneratörü AZQ Serisi Mini Entegre Vakum Jeneratörü

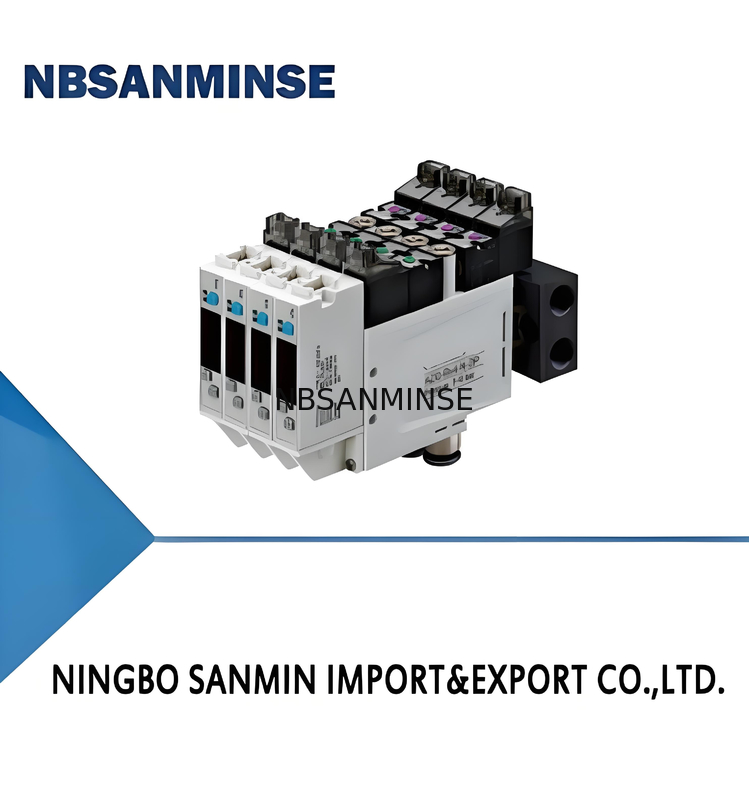

Büyük resim :  AZQ Serisi Mini Entegre Vakum Jeneratörü

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: AZQ-X
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Negotiate
Ambalaj bilgileri: Kutusu
Teslim süresi: 5-30 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 10000 adet
İletişim

AZQ Serisi Mini Entegre Vakum Jeneratörü

Açıklama
Spesifikasyonlar: X - Yüksek vakum seviyesi tipi Hava besleme basıncı aralığı çubuğu: 3.0 ~ 6.0
Maks. Vakum seviyesi -KPA: 91 Maks. Vakum akışı NL/dk: 12
Hava tüketimi nl/dk: 8.2 Garanti:: 1 yıl
Vurgulamak:

mini entegre vakum jeneratörü

,

Garanti Kapsamında Pnömatik Solenoid Valf

,

AZQ serisi vakum jeneratörü

Özellikleri
◇ Çoklu nozel tasarımı
◇ Küçük boyut ve hafif ağırlık.
◇ Merkezi hava kaynağı
◇ Gürültü yok (vakum pompası tipi)
◇ Dijital vakum basınç anahtarı ile
Avantajlar
◇ Cihaz küçüktür ve doğrudan taşıma sistemine monte edilebilir
◇ Kolay monte edilebilir, doğrudan dağıtım kutusuna monte edilebilir
◇ Vacuum pompası tipi merkezi vakum istasyonu sistemi için uygundur
Başvurular
◇ Otomatik sistemlerde vakum üretimi ve izleme
◇ Robot işleme uygulamaları ve doğrusal eksenler için
◇ Çok kısa sürede uygulamaları seçin ve yerleştirin
◇ Çalışma parçalarının dinamik şekilde kullanılması gereken sistemlerde kullanılır
ve sınırlı bir alana sahip
◇ Genellikle tam otomatik sistemlerde küçük parçaları kullanmak için kullanılır
AZQ Serisi Mini Entegre Vakum Jeneratörü 0
Vakum kaynağı türü olmadan
(Vakum pompası tipi)
◇(1) Vakum serbest bırakma valfi
◇(2) Vakum serbest bırakma ayar vanalı
◇(3) Vakum besleme valfi
◇(4) Vakum basınç anahtarı
◇(5) Hava kaynağı portu
◇(6) Vakum pompası konektörü
◇(7) Vakum portu
AZQ Serisi Mini Entegre Vakum Jeneratörü 1
Vakum kaynağı tipi ile
(Vakum jeneratör tipi)
◇(1) Vakum serbest bırakma valfi
◇(2) Vakum serbest bırakma ayar vanalı
◇(3) Vakum besleme valfi
◇(4) Vakum basınç anahtarı
◇(5) Hava kaynağı portu
◇(6) Egzoz portu
◇(7) Vakum portu
AZQ Serisi Mini Entegre Vakum Jeneratörü 2
Nasıl sipariş verilir?
AZQ - T × 8 - N - DP
①  ②  ③  ④  ⑤
1Serisi 2Özellikleri 3 Yığın 4Vakum anahtarı ⑤Hava tedarik
AZQ X-Yüksek vakum seviyesi tipi Nil-tek vücut N-2NPN çıkışı+1 analog çıkış ((1~5V) Sıfır Bireysel hava kaynağı
T-Büyük akış tipi 2  P-2PNP çıkışı+1 analog çıkış ((1~5V) DP-Merkezi hava temini
B vakum pompası 3



.....



10

◇Not:1Vakum jeneratörünün pozitif basınçlı hava kaynağı için 5um veya daha az bir filtreleme doğruluğuyla bir hava filtresi kurulması önerilir.
(yağ sis filtresi gerekmez)
2. Vakum pompa türü için, tavsiye edilen yığın miktarı 6PCs. Yığın Bx7 varsa maksimum vakum akış hızı bir düşüş olacaktır
ve Bx8. Lütfen aşağıdaki parametrelere bakın:
31NL/min, AZQ-Bx7'nin tek yığınının en fazla izin verilen geçiş akışıdır.
AZQ-Bx8'in tek yığınının en fazla izin verilen geçiş akışı 28NL/min.
Teknik parametreler
Model Havalandırma
basınç aralığı
Bar		 Rated
hava tedarik basınç
Bar		 - Max. - Hayır.
boşluk  seviye
- KPa.		 - Max. - Hayır.
boşluk  akış
NL/min		 Hava
tüketim
NL/min		 Gürültü
dB ((A)		 Ağırlık
    g		 Öneriler
Havalandırma
portP		 Düzeltilmiş
Vakum
portV		 hortum  - Evet. (mm)
Vakum  pompa
   Bağlantı
AZQ-X 3.0~6.0 5.0  91  12  8.2  64 ~ 70 75.4  φ6 φ6 -
AZQ-T 3.0~6.0 4.5  84  16  15.5  64 ~ 70 75.4  φ6 φ6 -
AZQ-B 3.0~6.0 - - 35 (Not) - - 78.2  φ4 φ6 φ6
◇ Not: 35NL/min, AZQ-Bx6'nın tek yığınının en fazla izin verilen geçiş akışıdır.
Boşluk akışı ((NL/min) farklı boşluk seviyelerinde ((-kPa)
Model Hava tedarik
basınç
Bar		 Hava
tüketim
NL/min		 0  10  20     30    40  50  60  70  80  90  - Max. - Hayır.
boşluk  seviye
- KPa.
AZQ-X 5.0  8.2  12 9.5
 6.4
    5.6
   5.1
 4.4
 3.2
 2.1
 0.9
 - 90
AZQ-T 4.5  15.5  16 14.5 10.7 9.1
 8.0 6.7
 4.8 2.8 - - 84
Farklı vakum seviyelerine ulaşmak için boşaltma süresi ((s/L)) ((-kPa)
Model Hava  tedarik
basınç
Bar		 Hava
tüketim
NL/min		 10  20  30  40  50  60  70  80  90  - Max. - Hayır.
boşluk  seviye
- KPa.
AZQ-X 5.0  8.2  0.49  1.37  2.90  4.70  6.98  10.03  14.90  23.20  59.52  90
AZQ-T 4.5  15.5  0.34  0.76  1.51  2.40  3.76  5.61  8.94  16.86  - 84
AZQ Serisi Mini Entegre Vakum Jeneratörü 3
Teknik parametreler-Basınç anahtarı
  Model

 ZPDC-□
  Basınç Aralık -100~100kPa
  Yapılandırma basınç Aralık -105~105kPa
  Kanıt basınç 500 kPa
  Genelgaz Havadan, korozif olmayan, yanmaz gazlardan
  Güç tedarik Voltaj 12-24V DC±10%, RIPPLE ((P-P) 10% veya daha az
  Mevcut tüketim s40mA(Bilmeden  yük)
  Anahtar çıkışı Çıkış Modu 2NPN veya 2PNP açık kolektor çıkışı+1~5V Doğrusal analog çıkış
Maks.Yük akımı. 125mA
Maks.temin voltajı 30V DC ((NPN) 24V DC ((PNP)
Geri kalan Voltaj ≤1,5V
Yanıt Zaman ≤2.5ms ((Çattering-proof fonksiyonu 25ms,100ms,
250ms,500ms,1000ms,1500ms seçilebilir)

Çıkış Kısa Drcuit koruma - Evet.
  Tekrarlanabilirlik ±0,2% F.5. ± 1 basamak
  Görüntüle
3½LED7 segment ekranı ((Kırmızı) ekran ((Örnekleme hızı:5 kere/s)
  Gösterge doğruluk ±2% F.5. ±1 basamak Oda sıcaklığında:25±3°C
  Değiştir. Açık. gösterge OUT1:Yeşil/OUT2:Kırmızı
   Çevre
   direnci		 IP   Sınıf IP40
Çevre Sıcaklık aralığı İşlem: 0~50°C
Dayanın. Voltaj 1000VAC 1 dakikada (kabın ve kurşun tel arasında)
İzolasyon direnci 50M0 min. (500V DC'de,kafes ve kurşun tel arasında)
  Sıcaklık Karakteristik ±2% F.5. (temperatur aralığında 0 ~ 50 °C)
  Kurşun Kablo Petrol geçirmez PVC kablosu ((0.15mm2)
Çıktı devresinin kablolama şemaları
AZQ Serisi Mini Entegre Vakum Jeneratörü 4
Merkezi hava kaynağı boyutları ((mm)
AZQ Serisi Mini Entegre Vakum Jeneratörü 5
Boyutlar ((mm)
AZQ Serisi Mini Entegre Vakum Jeneratörü 6
