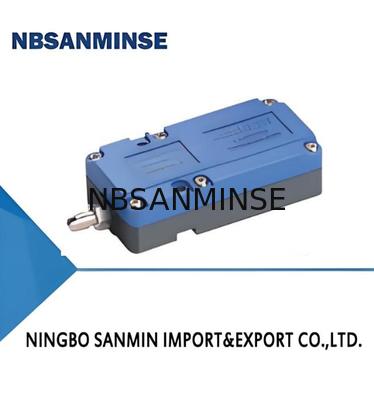

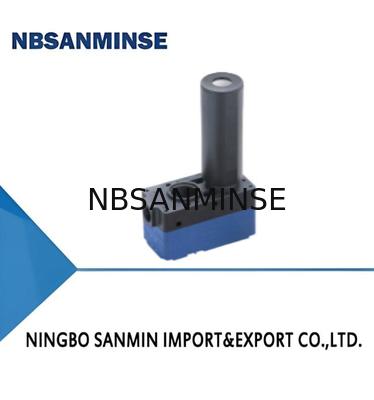

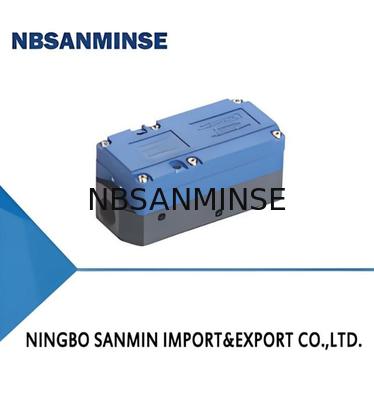

ABM/ABX Serisi Mini Vakum Jeneratörü

ABM/ABX Serisi Mini Vakum Jeneratörü
ABM/ABX Series Mini Vacuum Generator
ABM/ABX Serisi Mini Vakum Jeneratörü ABM/ABX Serisi Mini Vakum Jeneratörü ABM/ABX Serisi Mini Vakum Jeneratörü ABM/ABX Serisi Mini Vakum Jeneratörü

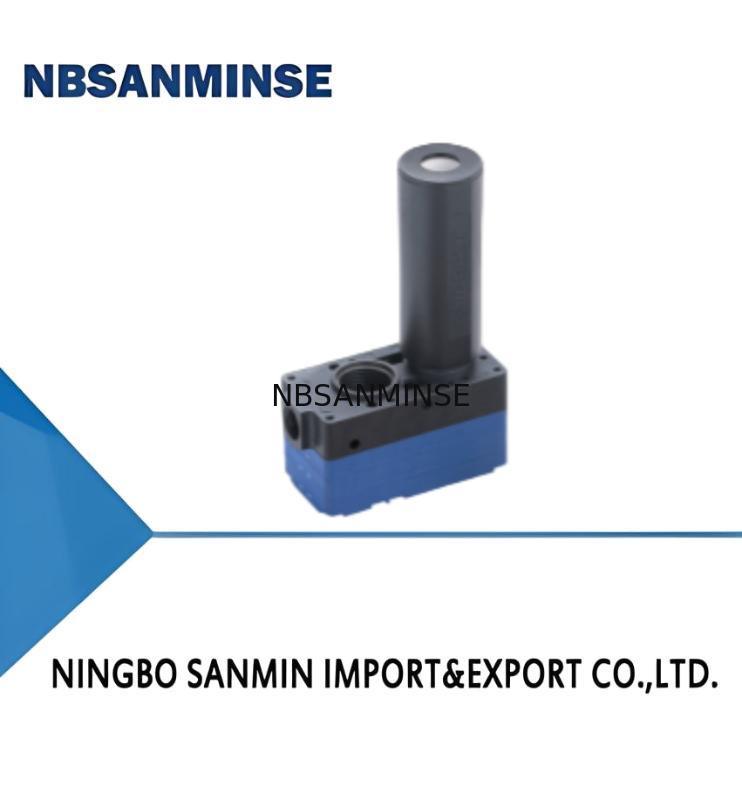

Büyük resim :  ABM/ABX Serisi Mini Vakum Jeneratörü

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: ABM5,ABX5
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Negotiate
Ambalaj bilgileri: Kutusu
Teslim süresi: 5-30 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 10000 adet
İletişim

ABM/ABX Serisi Mini Vakum Jeneratörü

Açıklama
Hava besleme basıncı aralığı çubuğu: 4.5 ~ 6.0 Maks. Vakum seviyesi -KPA: 85
Maks. Vakum akışı NL/dk: 35 ~ 37 Hava tüketimi nl/dk: 12~20
Gürültü Seviyesi dB(A): 50 ~ 65 Garanti: 1 yıl
Vurgulamak:

ABM/ABX Serisi Mini Vakum Jeneratörü

,

Garanti Kapsamında Pnömatik Solenoid Valf

,

endüstriyel kullanım için mini vakum jeneratörü

Özellikleri
◇ Enerji tasarrufu sağlayan bir nozel tasarımı
◇ Küçük boyutlu, hafif ve doğrudan emme fincanına bağlanabilir
◇ Havaalanı özellikleri çeşitlidir ((A,NA,B,NB,C,NC)
◇ Dahili ses kesici ve dış ses kesici isteğe bağlıdır
Avantajlar
◇ Daha az hava tükettiğinde daha fazla vakum akışı üretebilir
◇ Kurulum alanı ve ağırlığı sınırlı olan durumlarda
◇ Uygun port bağlantısı özellikleri,
Yerel gereksinimler
◇ Farklı çalışma alanlarında farklı vakum akışı gereksinimlerini karşılayabilir
koşullar
◇ Ürünün gürültüsünü büyük ölçüde azaltın
Başvurular
◇ Her türlü vakum sisteminde yaygın olarak kullanılan evrensel vakum jeneratörü
◇ Metal plakaların kullanımı, ambalaj makineleri, enjeksiyon kalıplama için uygundur
ve endüstriyel robot teknolojisi alanında
ABM/ABX Serisi Mini Vakum Jeneratörü 0
Yapı
◇ (1)Aİtfaiye limanı
◇ (2)VAküum Port
◇ (3)EHaust limanı
◇(4)Vakum filtresi
◇ (5)Ses kesici
ABM/ABX Serisi Mini Vakum Jeneratörü 1
Nasıl sipariş verilir?
ABM    10    - B-F.
①     ②     ③    ④
1Serisi Spesifikasyon   Liman bağlantısı   4Dükkanlık
ABM-Universaltype ((-85kPa) 5    A NA   NBR, Nil-Default.
ABX-Yüksek vakum seviyesi tipi ((-92kPa) 10    B NB   F -Floranlı kauçuk
20    C NC   E-EPDM
30    (Tablo 1'e bakın)
Liman bağlantı tablosu1
Liman bağlantı Hava tedarik Liman Vakum Liman Egzoz Liman Uygulanabilir boşluk jeneratör
  A M5-φ6 G1/8 İç ses kesici ABM5,10      ABX5,10
  NA M5-φ6 NPSF1/8 İç ses kesici ABM5,10      ABX5,10
  B G1/8 G3/8 İç ses kesici ABM5,10,2030 ABX5,10,20,30
  Not: NPSF1/8 NPSF3/8 İç ses kesici ABM5,10,2030 ABX5,10,20,30
  C G1/8 G3/8 Dış ses kesici ABM5,10,2030 ABX5,10,20,30
  NC NPSF1/8 NPSF3/8 Dış ses kesici ABM5,10,2030 ABX5,10,20,30
Seçim-ABM
  Model/
  Spesifikasyon		 A NA B Not: C NC
  ABM5-□ ABM5-A ABM5-NA ABM5-B ABM5-NB ABM5-C ABM5-NC
  ABM10-□ ABM10-A ABM10-NA ABM10-B ABM10-NB ABM10-C ABM10-NC
  ABM20-□ - - ABM20-B ABM20-NB ABM20-C ABM20-NC
  ABM30-□ - - ABM30-B ABM30-NB ABM30-C ABM30-NC
Seçim-ABX
  Model/
  Spesifikasyon		 A NA B Not: C NC
  ABX5-□ ABX5-A ABX5-NA ABX5-B ABX5-NB ABX5-C ABX5-NC
  ABX10-□ ABX10-A ABX10-NA ABX10-B ABX10-NB ABX10-C ABX10-NC
  ABX20-□ - - ABX20-B ABX20-NB ABX20-C ABX20-NC
  ABX30-□ - - ABX30-B ABX30-NB ABX30-C ABX30-NC
Teknik parametreler-ABM
Model Hava tedarik
baskı Aralık
Bar		          - Max. - Hayır.
boşluk  seviye
         - KPa.		          - Max. - Hayır.
  boşluk  akış
      NL/min		 Hava
tüketim
NL/min		 Gürültü
seviye
dB ((A)		 Çalışmak
sıcaklık
°C		 Öneriler
Hava tedarik portP		 ABM/ABX Serisi Mini Vakum Jeneratörü 2ABM/ABX Serisi Mini Vakum Jeneratörü 3ABM/ABX Serisi Mini Vakum Jeneratörü 4Düzeltilmiş evcil hayvan  Günlük
Vakum  portV
ABM5 4.5~6.0 85  35 ~ 37 12 ~ 20 50 ~ 65 -20~80 φ6 φ8
ABM10 4.5~6.0 85  70 ~ 75 28 ~ 42 55 ~ 68 -20~80 φ6 φ10
ABM20 4.5~6.0 85  141 ~ 150 55 ~ 85 60~68 -20~80 φ8 φ12
ABM30 4.5~6.0 85  175 ~ 220 87~125 60~68 -20~80 φ10 φ12

Teknik parametreler-ABX
Model Hava  tedarik
baskı  Aralık
Bar		 - Max. - Hayır.
boşluk  seviye
- KPa.		 - Max. - Hayır.
vakum akışı
NL/min		           Hava
tüketim
        NL/min		 Gürültü
seviye
dB ((A)		 Çalışmak
sıcaklık
°C		 İletme limanı Öneriler
HavaDüzeltilmiş hortum diyası.
mm
Vakum    portV
ABX5 4.5~6.0 92  30 ~ 32 18 ~ 22 50 ~ 65 -20~80 φ6 φ 8
ABX10 4.5~6.0 92  52~63 31 ~ 40 55 ~ 68 -20~80 φ6 φ10
ABX20 4.5~6.0 92  110~125 79~89 60~69 -20~80 φ8 φ12
ABX30 4.5~6.0 92  180~185 128~137 60~69 -20~80 φ10 φ12
◇ Not: Havanın en yüksek basıncı 7.0 bar'dır
Boşluk akışı ((NL/min) farklı boşluk seviyelerinde ((-kPa)
Model Hava tedarik
basınç
     Bar		 Hava
tüketim
NL/min		 0  10  20  30  40  50  60  70  80  - Max. - Hayır.
boşluk seviye
- KPa.
ABM5 4.5  12  35.0  20.5  12.0  10.5  8.5  6.5  4.5  2.5  0.8  85
ABM10 4.5  28  70.0  40.5  25.0  21.0  18.0  14.0  9.5  5.0  1.3  85
ABM20 4.5  55  141.0  77.0  45.0  39.5  29.5  25.0  17.5  12.0  3.0  85
ABM30 4.5  87  175.0  105.0  70.0  63.0  53.0  40.0  26.0  14.0  6.5  85
ABM5 6.0  20  37.0  25.0  15.5  12.0  8.0  6.0  4.0  2.7  0.6  85
ABM10 6.0  42  75.0  55.0  27.0  20.0  18.0  12.0  9.0  5.0  2.0  85
ABM20 6.0  85  150.0  100.0  55.0  38.0  30.0  24.0  16.0  11.0  3.2  85
ABM30 6.0  125  220.0  150.0  81.0  65.0  50.0  38.0  27.0  18.0  5.0  85
ABM/ABX Serisi Mini Vakum Jeneratörü 5
Farklı vakum seviyelerine ulaşmak için boşaltma süresi ((s/L)) ((-kPa)
Model Havalandırma
basınç
       Bar		 Hava
tüketim
NL/min		 10  20  30  40  50  60  70  80  - Max. - Hayır.
boşluk  seviye
- KPa.
ABM5 4.5  12  0.11  0.42  0.95  1.66  2.50  3.65  5.25  7.89  85
ABM10 4.5  28  0.08  0.20  0.44  0.80  1.24  1.80  2.55  3.80  85
ABM20 4.5  55  0.04  0.12  0.23  0.41  0.65  0.93  1.33  2.03  85
ABM30 4.5  87  0.03  0.09  0.16  0.27  0.43  0.66  0.95  1.43  85
ABM5 6.0  20  0.13  0.51  1.15  1.93  2.87  4.09  5.84  10.46  85
ABM10 6.0  42  0.03  0.23  0.53  0.92  1.37  1.95  2.77  4.62  85
ABM20 6.0  85  0.02  0.15  0.28  0.46  0.71  1.02  1.48  2.55  85
ABM30 6.0  125  0.02  0.08  0.14  0.31  0.49  0.69  1.02  1.75  85
ABM/ABX Serisi Mini Vakum Jeneratörü 6
Boşluk akışı ((NL/min) farklı boşluk seviyelerinde ((-kPa)
Model Hava tedarik
basınç
Bar		 Hava
tüketim
NL/min		 0  10  20  30  40  50  60  70  80  90  - Max. - Hayır.
boşluk  seviye
- KPa.
ABX5 4.5  18  30.0  13.0  7.5  7.0  6.0  5.0  4.0  3.2  1.8  0.4  92
ABX10 4.5  31  52.0  240  18.0  15.0  13.0  10.5  8.0  6.0  2.5  0.8  92
ABX20 4.5  79  100.0  46.0  34.0  30.5  25.0  21.0  17.0  10.5  5.0  1.6  92
ABX30 5.0  128  180.0  95.0  55.0  45.5  40.5  30.5  25.0  19.0  11.5  3.0  92
ABX5 6.0  22  32.0  20.0  8.5  7.5  6.0  5.0  4.0  3.0  1.5  0.15  92
ABX10 6.0  40  63.0  36.0  18.0  16.0  12.5  10.5  8.5  6.0  3.5  0.5  92
ABX20 6.0  89  125.0  73.0  35.0  30.0  25.0  22.0  18.0  12.0  7.0  0.9  92
ABX30 6.0  137  185.0  103.0  51.0  46.0  38.0  31.0  25.0  19.0  12.0  1.8  92
ABM/ABX Serisi Mini Vakum Jeneratörü 7
Farklı vakum seviyelerine ulaşmak için boşaltma süresi ((s/L)) ((-kPa)
Model Havalandırma
  basınç
       Bar		 Hava
tüketim
NL/min		 10  20  30  40  50  60  70  80  90  - Max. - Hayır.
boşluk seviye
- KPa.
ABX5 4.5  18  0.13  0.60  1.26  2.30  3.20  4.50  6.15  8.50  15.50  92
ABX10 4.5  31  011  0.30  0.65  1.10  1.55  2.15  2.85  4.70  10.20  92
ABX20 4.5  79  0.09  0.16  0.32  0.55  0.80  1.50  1.80  2.70  5.00  92
ABX30 5.0  128  0.06  0.12  0.23  0.36  0.53  0.76  1.10  1.60  2.90  92
ABX5 6.0  22  015  0.71  1.52  2.54  3.72  5.12  6.95  9.70  21.00  92
ABX10 6.0  40  0.09  0.32  0.71  1.18  1.74  2.40  3.26  4.55  10.20  92
ABX20 6.0  89  0.05  0.15  0.31  0.52  0.77  1.08  1.54  2.15  4.92  92
ABX30 6.0  137  0.03  0.13  0.23  0.38  0.58  0.82  1.11  1.54  3.00  92
ABM/ABX Serisi Mini Vakum Jeneratörü 8
Boyutlar ((mm)
ABM/ABX Serisi Mini Vakum Jeneratörü 9
Dboyutları(mm)
ABM/ABX Serisi Mini Vakum Jeneratörü 10
Tamir kitleri
ABM/ABX Serisi Mini Vakum Jeneratörü 11
