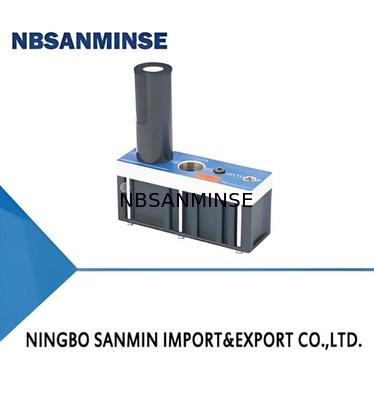

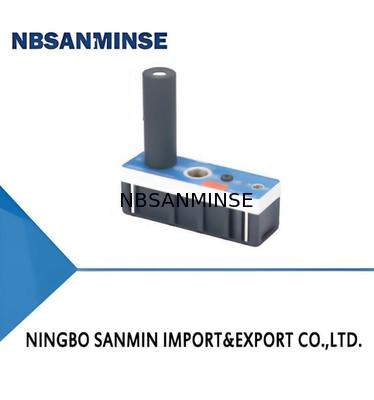

AM/AL/AH serisi çok aşamalı vakum jeneratörü

AM/AL/AH serisi çok aşamalı vakum jeneratörü
Multistage Vacuum Generator with 6.0 Bar Pressure 81 kPa Max Vacuum Level and 360 NL/min Max Vacuum Flow
AM/AL/AH serisi çok aşamalı vakum jeneratörü AM/AL/AH serisi çok aşamalı vakum jeneratörü AM/AL/AH serisi çok aşamalı vakum jeneratörü AM/AL/AH serisi çok aşamalı vakum jeneratörü

Büyük resim :  AM/AL/AH serisi çok aşamalı vakum jeneratörü

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: AM25L
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Negotiate
Ambalaj bilgileri: Kutusu
Teslim süresi: 5-30 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 10000 adet
İletişim

AM/AL/AH serisi çok aşamalı vakum jeneratörü

Açıklama
Basınç: 6.0 çubuk Maks. vakum seviyesi: 81kPa
Maks. vakum akışı: 360 NL/dak Ürün adı: 105 NL/dak
Gürültü Seviyesi dB(A): 81 Garanti: 1 Yıl
Vurgulamak:

çok kademeli vakum jeneratörü solenoidi

,

pnömatik solenoid valf vakumu

,

AM serisi vakum jeneratörü

Özellikler
◇ Enerji tasarruflu çok kademeli nozul tasarımı
◇ Çok güçlü emiş kapasitesine sahiptir.
◇ Hava besleme portu ve vakum portunun çeşitli özellikleri
◇ Enerji tasarrufu sistemi (ES) isteğe bağlıdır
Avantajları
◇ Düşük vakum seviyesi aralığında hızlı tahliye, maliyeti düşürür ve kısaltır
çalışma döngüsü
◇ Büyük vakum akışı üretebilir, tüm gözenekli iş parçalarını hızlı bir şekilde işleyebilir
ve güvenli bir şekilde
◇ Farklı iplik özellikleri kullanılabilir
◇ Hava geçirmez iş parçalarıyla çalışırken basınçlı hava tüketiminden tasarruf edin
Uygulamalar
◇ Çok kademeli vakum jeneratörü kartonların taşınması için uygundur,
ambalaj malzemeleri ve gözenekli malzemeler
◇ Büyük vakum akışı, hızlı tahliye gerektiren çalışma koşullarında kullanılır
ve daha az hava tüketimi
AM/AL/AH serisi çok aşamalı vakum jeneratörü 0
Yapı
◇(1) Ana gövde
◇ (2) Vakum algılama portu
◇ (3) Susturucu
◇ (4) BirIR besleme portu
◇ (5) Montaj braketi
◇ (6) ESEnerji tasarrufu sağlayan sistem
AM/AL/AH serisi çok aşamalı vakum jeneratörü 1
sabah  25L  -AD  -NA  -ES
①    ②        ③     ④      ⑤      ⑥
①Serisi ②Şartname ③Bağlantı plakası ④5ealing ⑤Çek valf   ⑥Kontrol cihazı
AM-Evrensel tip
(-92kPa)

25L 50L 75L


100L 125L 150L

D


B

N-NBR


E-EPDM

 Nil-Varsayılan, geri dönüşsüz valf olmadan
A-Geri dönüşsüz

  Sıfır-Varsayılan, olmadan


 kontrol cihazı
AL-Büyük vakum akış tipi
(-81kPa)		 25 50 75  reklam F-Fuoine ovmakbira


  B-Enerji tasarrufu sistemi
100 125 150  e

  yalnızca AM-25L/50L için
AH-Yüksek vakum seviyeli tip

(-100,8kPa)
40 120		 (Tablo1'e bakın)

  AL-25/50


  AH-40
Bağlantı plakası tablosu1
 Bağlantı
  plaka		 Hava tedarik liman( ')Vakum liman( )Egzoz liman( Bağlantı
plaka  malzeme		 Uygulanabilir vakum gen konuşmacı
 D NPSF1/8 G3/4 G3/4 BES AM25-100,AL25-100,AH40-120
 B NPSF1/8 NPT3/4 NPT3/4 BES
 reklam G1/4 G3/4 G3/4 Alüminyum alaşımı
 e NPT1/4 NPT3/4 NPT3/4 Alüminyum alaşımı
 D G1/4 G1" G1" BES AM125-150,AL125-150
 B NPT1/4 NPT1" NPT1" BES
 reklam G1/4 G1" G1" Alüminyum alaşımı
 e NPT1/4 NPT1" NPT1" Alüminyum alaşımı
Seçim -AM serisi
  modeli/
  Şartname		 25L 50L 75L 100L 125L 150L
  AM□-DN AM25L-DN AM50L-DN AM75L-DN AM100L-DN AM125L-DN AM150L-DN
  AM□-DNA AM25L-DNA AM50L-DNA AM75L-DNA AM100L-DNA AM125L-DNA AM150L-DNA
  AM□-DNA-ES AM25L-DNA-ES AM50L-DNA-ES - - -- -
  AM□-BN AM25L-BN AM50L-BN AM75L-BN AM100L-BN AM125L-BN AM150L-BN
  AM□-BNA AM25L-BNA AM50L-BNA AM75L-BNA AM100L-BNA AM125L-BNA AM150L-BNA
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-NA AM25L-AD-NA AM50L-AD-NA AM75L-AD-NA AM100L-AD-NA AM125L-AD-NA AM150L-AD-NA
  AM□-AD-NA-E5 AM25L-AD-NA-ES AM50L-AD-NA-ES - - - -
  AM□-TR AM25L-EN AM50L-EN AM75L-EN AM100L-EN AM125L-EN AM150L-EN
  AM□-ENA AM25L-ENA AM50L-ENA AM75L-ENA AM100L-ENA AM125L-ENA AM150L-ENA
Seçim-AL serisi
modeli/
Şartname		 25  50  75  100  125  150
AL□-DN AL25-DN AL50-DN AL75-DN AL100-DN AL125-DN AL150-DN
AL□-DNA AL25-DNA AL50-DNA AL75-DNA AL100-DNA AL125-DNA AL150-DNA
AL□-DNA-ES AL25-DNA-ES AL50-DNA-ES - - - -
AL□-BN AL25-BN AL50-BN AL75-BN AL100-BN AL125-BN AL150-BN
AL□-BNA AL25-BNA AL50-BNA AL75-BNA AL100-BNA AL125-BNA AL150-BNA
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-NA AL25-AD-NA AL50-AD-NA AL75-AD-NA AL100-AD-NA AL125-AD-NA AL150-AD-NA
AL□-AD-NA-ES AL25-AD-NA-ES AL50-AD-NA-ES - - - -
AL□-TR AL25-TR AL50-TR AL75-TR AL100-EN AL125-TR AL150-EN
AL□-ENA AL25-ENA AL50-ENA AL75-ENA AL100-ENA AL125-ENA AL150-ENA
Seçim -AH serisi
modeli/
Şartname		 40  120
AHO-DN AH40-DN AH120-DN
AHO-DNA AH40-DNA AH120-DNA
AH□-DNA-ES AH40-DNA-ES -
AH□-BN AH40-BN AH120-BN
AH□-BNA AH40-BNA AH120-BNA
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-NA AH40-AD-NA AH120-AD-NA
AH□-AD-NA-ES AH40-AD-NA-ES -
AH□-TR AH40-TR AH120-TR
AHO-ENA AH40-ENA AH120-ENA
Teknik parametreler
Modeli derecelendirildi hava
tedarik baskı
çubuk		 Maks.
vakum seviyesi
-kRa		 Maksimum
vakum akış
NL/dak		 Hava
tüketim
NL/dak		 Gürültü
seviye
dB(A)		 Çalışma
sıcaklık
°C		 Ağırlık
G		 Tavsiye
(Hortum dış çap.
Hava beslemesi liman		 onarıldı hortum çap mm
(Kablolu hortum iç dünya.)
Vakum liman
AL25 6.0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10~80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10~80 837  φ10 φ25
AL125 6.0  81  1.170 480  82  -10~80 1.075 φ12 φ32
AL150 6.0  81  1.230 620  81  -10~80 1.075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10~80 675  φ10 φ19
AH120 6.0  100.8  530  440  81  -10~80 837  φ12 φ19
Teknik parametreler
Modeli Rateair
besleme basıncı
çubuk		 Maks.
vakum seviye
-kPa		 Maks.
vakum akış
NL/dak		 Hava
tüketim
NL/dak		 Gürültü
seviye
dB(A)		 Çalışma
sıcaklık
°C		 Ağırlık
G		       Tavsiye
(Çapa Auterdia.
Hava tedarik portu		 mendedhoseda.mm
(Mredhoseinner çap)
Vakum portu
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1.150 545  82  -10~80 1.075 φ12 φ32
AM150L 3.4  92  1.200 655  82  -10~80 1.075 φ12 φ32
AM25L 6.0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6.0  89  1.010 720  81  -10~80 837  φ10 φ25
AM125L 6.0  89  1.400 780  82  -10~80 1.075 φ12 φ32
AM150L 6.0  89  1.500 810  82  -10~80 1.075 φ12 φ32
Farklı vakum seviyelerinde (-kPa) vakum akışı (NL/dak)
Modeli Hava tedarik
basınç
çubuk		 Hava
tüketim
  NL/dak		 0  10  20  30  40  50  60  70  80  90  Maks.
vakum  seviye
-kPa
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1.150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1.200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11  - 89
AM100L 6.0  720  1.010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1.400 1.120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1.500 1.110 630  560  385  315  210  65  26  - 89
AM/AL/AH serisi çok aşamalı vakum jeneratörü 2
efarklı vakum seviyelerine (-kPa) ulaşmak için boşaltma süresi (s/L)
Modeli Hava beslemesi
basınç
çubuk		 Hava
tüketim
NL/dak		   10  20    30  40    50    60  70    80  90  Maks.
vakum  seviye
-kPa
AM25L 3.4  116  0,022  0,060  0,110  0,210  0.400  0,650  0,950  1.600  4.000  92
AM50L 3.4  230  0,014  0,031  0,060  0,100  0,200  0,340  0,500  0.800  2.500  92
AM75L 3.4  365  0,012  0,029  0,058  0,095  0,180  0,310  0,460  0,890  1.500  92
AM100L 3.4  445  0,010  0,025  0,043  0,075  0,110  0,190  0,270  0,450  1.200  92
AM125L 3.4  545  0,006  0,015  0,029  0,052  0,085  0,145  0,202  0,330  1.00  92
AM150L 3.4  655  0,005  0,013  0,027  0,045  0,070  0,105  0,230  0,460  0.900  92
AM25L 6.0  185  0,018  0,050  0,080  0,018  0,250  0.400  0,620  1.550  - 89
AM50L 6.0  370  0,010  0,022  0,048  0,080  0,110  0,200  0,350  0,780  - 89
AM75L 6.0  610  0,009  0,019  0,045  0,075  0,130  0,180  0,310  0.700  - 89
AM100L 6.0  720  0,007  0,018  0,038  0,055  0,080  0,120  0,190  0.470  - 89
AM125L 6.0  780  0,005  0,013  0,026  0,045  0,062  0,115  0,194  0,560  - 89
AM150L 6.0  810  0,003  0,009  0,014  0,03  0,060  0,095  0,200  0.800  - 89
·
Farklı vakum seviyelerinde (-kPa) vakum akışı (NL/dak)
Modeli Hava beslemesi
basınç
çubuk		 Hava
tüketim
NL/dak		 0  10  20  30  40  50  60  70  Maks.
vakum seviyesi
-kPa
AL25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1.170 720  541  350  200  150  125  65  81
AL150 6.0  620  1.230 760  560  410  210  160  148  85  81
Farklı vakum seviyelerine (-kPa) ulaşmak için tahliye süresi (s/L)
Modeli Hava tedarik
basınç
çubuk		 Hava
tüketim
NL/dak		   10  20  30  40  50  60  70  Maks.
vakum  seviye
-kPa
AL25 6.0  105  0,030  0,060  0,100  0,200  0,390  0,580  0.870  81
AL50 6.0  215  0,018  0,039  0,066  0,120  0,200  0,310  0,510  81
AL75 6.0  320  0,010  0,020  0,040  0,080  0,120  0,200  0,310  81
AL100 6.0  390  0,008  0,017  0,032  0,050  0,090  0,130  0,220  81
AL125 6.0  480  0,006  0,016  0,026  0,045  0,078  0,110  0,180  81
AL150 6.0  620  0,005  0,014  0,024  0,040  0,071  0,100  0,160  81
AM/AL/AH serisi çok aşamalı vakum jeneratörü 3
Farklı vakum seviyelerinde (-kPa) vakum akışı (NL/dak)
Modeli Hava  tedarik
basınç
çubuk		 Hava
tüketim
NL/dak		 0  10  20  30  40  50  60  70  80  90  99       Maks.
vakum  seviye
       -kPa
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0,2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0,5  100.8
Farklı vakum seviyelerine (-kPa) ulaşmak için tahliye süresi (s/L)
Modeli Hava  tedarik
basınç
çubuk		         Hava
tüketim
    NL/dak		 10  20  30  40  50  60  70  80  90  99         Maks.
vakum  seviye
      -kPa
AH40 6.0  155  0,04  0,08  0,18  0.32
0.14		 0,64  1.30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  440 0,02  0,04  0,08  0,25  0,38  0,66  1.08  3.60  8.5  100.8
AM/AL/AH serisi çok aşamalı vakum jeneratörü 4AM/AL/AH serisi çok aşamalı vakum jeneratörü 5AM/AL/AH serisi çok aşamalı vakum jeneratörü 6
◇ Not: Montaj aksesuar kitinde 2 L tipi braket ve B ve E bağlantı plakası için 4 vida bulunur

S: Ücretsiz örnekleri sunabilir misiniz?

C: Evet, ancak bu ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhidr.com veya whatsapp 0086 15168536055

S: İş kapsamınız nedir?

A: İş kapsamımızDolu konteyner ile ihracatçı otomasyon parçalarının servisi ve satışıhava silindiri, hava kaynağı tedavisi, solenoid valf,hava valfi,motorlu vana,Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağuydurma, basınç göstergesivesaire .

Q:Wşapka çeşitleriyle yapabileceğiniz ürünler?

A: Birçok çeşit paslanmaz çelik yapabiliriz, pirinç, alüminyummalzeme işleme.yüksek gibibasınç Valf / solenoid valf / elektrikli valf /su vanası/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünler vb.

S: Ürün logomuz ve markamızla yapılabilir mi?

C: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonelce üretiyoruz. Ancak mümkünse bize yetki vermeniz gerekir.

S: Orijinal ünlü pnömatik ve hidrolik, alet markası ürünlerini sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. gibi tedarik edebiliriz.

Q: Garanti mevcut mudur?

C: Evet, normalde ürünler bir yıllık kalite garantisidir.

S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G konuları arasındaki fark nedir?

A: G dişi silindiriktir ve kendi kendini sızdırmaz hale getirmez, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldığında giderek daha da sıkılaşır. Sızdırmazlık, dişlerin deformasyonu yoluyla elde edilir ve sızdırmazlık etkisini arttırmak için genellikle sızdırmazlık maddesi veya bant birlikte kullanılır.

G-dişli, sızdırmaz olmayan bağlantılar için kullanılan silindirik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT aynı zamanda çoğunlukla Kuzey Amerika'da kullanılan, diş profili açısı 60 derece olan konik bir tüptür.

S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm²?

A: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?

A: Yanlış voltaj ve hz, sık anahtarlama, pilot başlığının sıvı girmesi, valf çekirdeği ve yay sorunu,çevre sıcak, ağır titreşim vb.

Q: Yüksek sıcaklıktaki veya aşırı soğuk ortamlardaki pnömatik bileşenler için nelere dikkat edilmelidir?

Odak Noktası Yüksek Sıcaklık Ortamına Karşı Önlemler Aşırı Soğuk Ortamlara Karşı Önlemler
Mühürler Flor kauçuk, PTFE Düşük sıcaklık nitril, silikon kauçuk, poliüretan
Yağlama Yüksek sıcaklık sentetik gres (düşük uçuculuk) Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite)
Hava Temini Arıtma Soğutmayı güçlendirin, verimli su giderme Ultra düşük çiğlenme noktası kurutma (soğutma + adsorpsiyon tipi), heat tracing
Metal Bileşenler Rezerv genişletme izni Düşük sıcaklık dayanıklılığına sahip malzemeleri seçin, soğukta büzülme nedeniyle sızıntıyı önleyin
Kontrol Bileşenleri Yüksek ısıya dayanıklı dereceli bobinler, ısı dağılımı, düşük güç tüketimi Yalıtım kutularını takın, yerel ısıtma yapın, soğuk yoğuşmayı önleyin
Kurulum Isı kaynaklarından uzak tutun, ısı yalıtım levhaları ekleyin Rüzgar ve kara maruz kalmaktan kaçının, ısı yalıtım malzemeleriyle sarın


Etiket:

Pnömatik hava valfi,

pneumatic air valve,

pneumatic directional control valve

İletişim bilgileri
Ningbo Sanmin Import And Export Co.,Ltd.

İlgili kişi: Ina Chen

Tel: 0086-15168536055

Faks: 86-574-88915660

Sorgunuzu doğrudan bize gönderin (0 / 3000)

Hakkında

Pnömatik solenoid valf

G / NPT Dişli Pnömatik Solenoid Valf Dahili Pilot Solenoid Valf 4N300 3NV300 Serisi

3 Yollu 2 Pozisyonlu Pnömatik Solenoid Valf 4V 400 Serisi Pnömatik Pilot Valf

SY5000 Mini Pnömatik Solenoid Valf 220VAC Toz Geçirmez 5/2 5/3 Konumlu

Pnömatik Darbe Vanası

Temiz Hava Gömülü Çift Diyaframlı Nabız Valfi 321 Paslanmaz Çelik Yay

QG-Y-25 Serisi Pnömatik Darbe Vanası GOYEN Benzer Tip Gömülü G1 "Tek Diyafram

Gömülü Çift Diyaframlı Pnömatik Darbe Vanası - 25 ~ 60 ℃ Sıcaklık

Mesaj bırak

Gizlilik Politikası | Çin iyi Kalite Pnömatik solenoid valf tedarikçi. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
