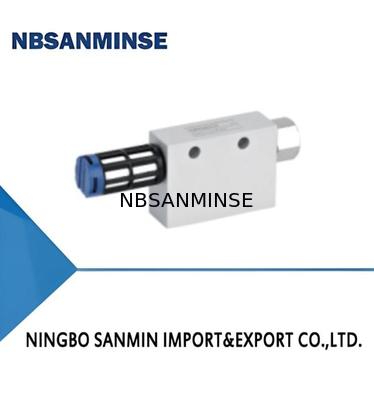

ACV Serisi Temel Vakum Jeneratörü

ACV Serisi Temel Vakum Jeneratörü
ACV Series Vacuum Generator with 5.0 Pressure 7NL/min Max Vacuum Flow and 13 NL/min Air Consumption
ACV Serisi Temel Vakum Jeneratörü ACV Serisi Temel Vakum Jeneratörü

Büyük resim :  ACV Serisi Temel Vakum Jeneratörü

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: ACV-05HS
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Negotiate
Ambalaj bilgileri: Kutusu
Teslim süresi: 5-30 gün
Ödeme koşulları: T/T, L/C
Yetenek temini: 10000 adet
İletişim

ACV Serisi Temel Vakum Jeneratörü

Açıklama
Basınç: 5.0 Maks. vakum akışı: 7NL/dak
Hava tüketimi: 13 NL/dak Garanti: 1 yıl
Basınç anahtarı: Nil - basınç anahtarı olmadan Spesifikasyon: HS - Yüksek vakum seviyesi tipi （-87kpa）
Vurgulamak:

ACV Serisi vakum jeneratörü

,

Pnömatik solenoid valfi

,

Garanti ile temel vakum jeneratörü

Özellikleri
◇ Tek aşamalı ve kompakt yapı
◇ Yüksek vakum seviyesi tipi ve büyük akış tipi seçenek
◇ İsteğe bağlı basınç anahtarı
Avantajlar
◇ Uzun ömürlü ve bakımı kolay
◇ Her türlü çalışma koşullarına uygun olmak
◇ Doğrudan algılamak için ucuz ve basit bir basınç anahtarı
Başvurular
◇ Her türlü vakum sisteminde yaygın olarak kullanılır
◇ Otomobil gibi çeşitli işlevler için uygundur.
metal levha, ahşap, gıda ve ambalaj, vb.
◇ Farklı durumlar için yüksek vakum ve büyük akış tipi
◇ Basit yapı, metal nozel ve gövde, özel durumlarda kullanılabilir
karmaşık bir ortamda, bakımı ve temizliği kolay
ACV Serisi Temel Vakum Jeneratörü 0
Yapı
◇ (1)Aİtfaiye limanı
◇ (2)VAküum Port
◇ (3) Ses kesici
◇ (4) Basınç anahtarı
◇ (5)AFındık
ACV Serisi Temel Vakum Jeneratörü 1

Nasıl sipariş verilir?
ACV Serisi Temel Vakum Jeneratörü 2

Seçim
  Model/basınç Değiştirici Model/basınç Değiştirici
  Nil-Onsuz basınç Değiştirici CK-With ayarlanabilir basınç Değiştirici
Nil-Onsuz basınç Değiştirici CK-With ayarlanabilir basınç Değiştirici
  ACV-05HS ACV-05HSCK
ACV-05LS ACV-05LSCK
  ACV-10HS ACV-10HSCK
ACV-10LS ACV-10LSCK
  ACV-15HS ACV-15HSCK
ACV-15L ACV-15LSCK
  ACV-20HS ACV-20HSCK
ACV-20LS ACV-20LSCK
  ACV-25HS

ACV-25LS
  ACV-30HS

ACV-30LS
Teknik parametreler
Model Rated  hava
tedarik   basınç
Bar		 - Max. - Hayır.
boşluk seviye
- KPa.		 - Max. - Hayır.
boşluk akış
NL/min		 Hava
tüketim
NL/min		 Gürültü
Seviye
dB ((A)		 Çalışmak
sıcaklık
°C		 Biz...
- Hayır.
Değiştirici		 İht(g)
  CK		 Önerilen h
Hava tedarik limanı
(P)		 Ose - Evet. (mm)
Vacuumport
(V)
ACV-05HS 5.0  87  7  13  68  0 ~ 60 80  120  φ8 φ8
ACV-10HS 5.0  90  27  44  68  0 ~ 60 80  120  φ8 φ8
ACV-15HS 5.0  90  63  100  72  0 ~ 60 140  190  φ8 φ8
ACV-20HS 5.0  90  110  180  72  0 ~ 60 350  460  φ8 φ10
ACV-25HS 5.0  90  160  265  75  0 ~ 60 730  700  φ10 φ12
ACV-30HS 5.0  90  225  385  75  0 ~ 60 870  846  φ10 φ12
ACV-05LS 5.0  57  10  13  68  0 ~ 60 75  115  φ8 φ8
ACV-10LS 5.0  57  36  44  68  0 ~ 60 75  115  φ8 φ8
ACV-15LS 5.0  57  95  100  72  0 ~ 60 135  180  φ8 φ8
ACV-20LS 5.0  57  170  180  72  0 ~ 60 330  440  φ8 φ10
ACV-25LS 5.0  57  250  265  75  0 ~ 60 710  680  φ10 φ12
ACV-30LS 5.0  57  350  385  75  0 ~ 60 840  816  φ10 φ12
Boşluk akışı ((NL/min) farklı boşluk seviyelerinde ((-kPa)
Model Havalandırma
basınç
Bar		 Hava
tüketim
NL/min		 0  10  20  30  40  50  60  70  80  - Max. - Hayır.
boşluk seviye
- KPa.
ACV-05HS 5.0  13  7.0  5.5  4.2  3.0  1.5  0.8  0.5  0.2  0.05  87
ACV-10HS 5.0  44  27.0  19.0  16.0  14.5  13.0  10.5  8.0  6.5  2.50  90
ACV-15HS 5.0  100  63.0  55.0  44.0  37.0  32.5  25.0  18.0  14.0  9.00  90
ACV-20HS 5.0  180  110.0  100.0  85.0  75.0  55.0  40.5  30.0  20.0  12.00  90
ACV-25HS 5.0  265  160.0  155.0  140.0  120.0  95.0  72.0  47.0  28.0  15.00  90
ACV-30HS 5.0  385  225.0  200.0  160.0  135.0  105.0  78.0  55.0  33.0  19.00  90
Farklı vakum seviyelerine ulaşmak için boşaltma süresi ((s/L) ((-kPa)
Model Havalandırma
basınç
Bar		 Hava
tüketim
NL/min		 10  20  30  40  50  60  70  80  - Max. - Hayır.
boşluk  seviye
- KPa.
ACV-05HS 5.0  13  0.68  1.38  2.77  4.32  6.02  8.25  9.44  11.82  87
ACV-10HS 5.0  44  0.20  0.49  0.82  1.25  1.74  2.32  2.95  4.00  90
ACV-15HS 5.0  100  0.08  0.19  0.32  0.48  0.69  0.92  1.38  1.95  90
ACV-20HS 5.0  180  0.04  0.10  0.17  0.23  0.34  0.49  0.71  0.92  90
ACV-25HS 5.0  265  0.03  0.07  0.11  0.17  0.24  0.35  0.49  0.75  90
ACV-30HS 5.0  385  0.03  0.06  0.09  0.14  0.20  0.27  0.41  0.63  90
ACV Serisi Temel Vakum Jeneratörü 3
Farklı vakum seviyelerine ulaşmak için boşaltma süresi ((s/L) ((-kPa)
 Model Hava  tedarik
basınç
Bar

ACV Serisi Temel Vakum Jeneratörü 4ACV Serisi Temel Vakum Jeneratörü 5Hava

tüketim
NL/min

 10  20  30  40  50  55  - Max. - Hayır.
boşluk  seviye
- KPa.
ACV-05LS 5.0  13  0.31  0.98  1.89  3.17  5.12  6.70  57
ACV-10LS 5.0  44  0.12  0.28  0.51  0.83  1.32  1.40  57
ACV-15LS 5.0  100  0.45  0.10  0.15  0.26  0.42  0.56  57
ACV-20LS 5.0  180  0.03  0.06  0.11  0.14  0.25  0.34  57
ACV-25LS 5.0  265  0.02  0.05  0.08  0.12  0.18  0.30  57
ACV-30LS 5.0  385  0.02  0.04  0.06  0.09  0.13  0.22  57
ACV Serisi Temel Vakum Jeneratörü 6
Teknik parametreler - Basınç anahtarı
 Model ACV-CK ((Ayarlanabilir basınç anahtarı)
 Sıvı Hava
 Çizgi basınç Aralık ((-kPa) 20 ~ 53
 Çevre sıcaklık 0~60°C ((Dondurulmaz)
 Çalışan Doğruluk ((-kPa) ± 5'e.3
 Hysteresis ((-kPa) 4.0~13.3
 Çalışan Voltaj ((V) DC24V'den aşağı
 Yük Akım ((A) 0.2
 Etkili uzunluk - Ne? kurşun Kablo ((m) 0.7
Hava devresi şeması
ACV Serisi Temel Vakum Jeneratörü 7
Boyutlar ((mm)
ACV Serisi Temel Vakum Jeneratörü 8

Model/Bölüm L H W G1 H1 L1 S G2 L2 φd Ld Ld1 Ld2 φD L3
ACV-05 85  16  33  Rp1/8 10  10  14  Rp1/8 8  4.5  4.5  14  20  15  30
ACV-10 85  16  33  Rp1/8 10  10  14  Rp1/8 8  4.5  4.5  14  20  15  30
ACV-15 129  20  35  Rp1/4 15  11  17  Rp1/4 10  4.5  5.0  20  25  19  51
ACV-20 161  30  40  Rp1/4 20  15  24  Rp3/8 13  6.0  7.0  28  32  28  56
ACV-20CK 161  30  50  Rp1/4 20  15  24  Rp3/8 13  6.0  7.0  28  32  28  56
ACV-25 236  40  60  Rp3/8 17  20  27  Rp1/2 16  6.0  5.5  20  50  40  119
ACV-30 257  40  60  Rp1/2 20  20  30  Rp3/4 20  6.0  5.5  33  50  40  119

ACV Serisi Temel Vakum Jeneratörü 9
