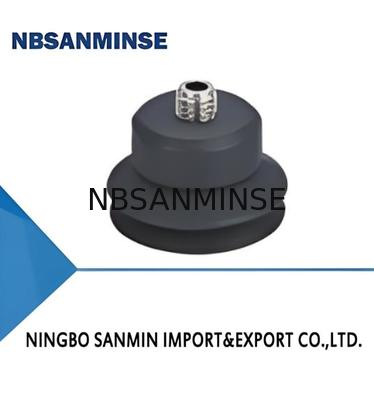

SPJ Serisi Körük Vakum Kupası

Min sipariş miktarı :	100 adet.	Ambalaj bilgileri :	plastik torba
Teslim süresi :	5-30 gün	Yetenek temini :	10000 adet

Menşe yeri:	Çin	Marka adı:	NBSANMINSE
Model numarası:	SPJ4

Detay Bilgi
Diameter:	4 - φ4mm	Material & Hardness:	N- NBR
Connection thread:	Nil - Suction cup only	Pull-out force N:	0.6
Önerilen Hortum Dia. mm:	4

Ürün Açıklaması

Özellikleri

◇ 1,5 balon

◇ Yumuşak ve kıvırcık dudaklar

◇ Özgür fişi işaretle

◇ Çeşitli boyutta

Avantajlar

◇ Yükseklik farkını telafi et ve iyi bir tampon kullan

İş parçasıyla temas

◇ Düz olmayan iş parçalarını kullanırken iyi bir mühürleme

◇ Çeşitli boyutta

Başvurular

◇ Karton, kağıt gibi düz olmayan parçaları kullanmak

karton ve levha, kıvrık yüzeyli iş parçaları

◇ Elektronik bileşenler gibi kırılgan iş parçalarını ve

Enjeksiyon kalıplama parçaları

◇ İşaretsiz fişli emme fincanı hassas işlevlere uygundur

Elektronik malzeme veya ekran.

Adsorpsiyon yüzeyinde işaretleme için yüksek gereksinimler

Yapı

◇ 1,5 balon, uzun sıkıştırılmış darbe

◇ 50 mm'den daha küçük çaplı emici bardaklar kolayca kullanılması için bölünmüş yapıya sahiptir.

Değiştirme

◇ Emme fincanı için tek parça yapısı, çapı 60 mm-80 mm

Model	Çıkartma kuvvet N	İç hacim cm3	MinCurve yarıçap - Ne? İş parçası mm	Ağırlık g	Önerilen hortum - Evet. mm	MPQ pcs
SPJ4	0.6	<0.1	4	0.1	4	10
SPJ6	1.2	<0.1	6	0.2	4	10
SPJ8	2.2	<0.1	8	0.3	4	10
SPJ10	3.5	0.2	12	0.8	4	10
SPJ15	8	0.5	20	1.0	6	10
SPJ20	15	1.1	27	1.8	6	5
SPJ25	24	2.2	40	3.0	6	5
SPJ30	32	3	55	5.3	6	5
SPJ35	43	4.5	65	8.0	6	5
SPJ40	60	6	80	10.5	6	1
SPJ50	92	11.7	95	21.0	8	1
SPJ60	127	20	125	35.6	8	1
SPJ70	173	30	150	52.5	8	1
SPJ80	226	40	140	63.0	8	1

◇Not: Test vakum seviyesi -60kPa, düz ve temiz yüzeyli iş parçası. Yukarıdaki gibi çekme kuvveti verileri güvenlik faktörünü dikkate almadan hesaplanır.

Veriler, farklı iş parçasının yüzeylerine göre farklı olabilir. Vakum hortumunun uzunluğunun mümkün olduğunca kısa, en fazla 2 m olması önerilir.

Yapı

◇ Değişik emme fincanından ve kilitleme cihazından oluşur

◇ Emme fincanları için fişlenmiş cihazlar

◇ Dikey vakum portu, pagoda montajı veya bağlantı için tek dokunma montajı,

Montaj için erkek iplik

◇ Yan vakum portu, bağlantı için pagoda montajı, bağlantı için dişi iplik

Montaj

◇ Süpürge seçimi için lütfen 131. sayfaya bakın

Model	Vakum bağlantısı yönü Dikey-Pagoda montajı	Yan-Pagoda montajı
SPJ6□	SPJ6□-B6-M8M	SPJ6□-LB6-M4F
SPJ8□	SPJ8□-B6-M8M	SPJ8□-LB6-M4F
SPJ10□	SPJ10□-B6-M8M	SPJ10□-LB6-M4F
SPJ15□	SPJ15□-B6-M8M	SPJ15□-LB6-M4F
SPJ20□	SPJ20□-B6-M8M	SPJ20□-LB6-M4F
SPJ25□	SPJ25□-B6-M10M	SPJ25□-LB6-M6F
SPJ30□	SP30□-B6-M10M	SPJ30□-LB6-M6F
SPJ35□	SP35□-B6-M10M	SPJ35□-LB6-M6F
SPJ40□	SP40□-B6-M10M	SPJ40□-LB6-M6F
SPJ50□	SPJ50□-B6-M10M	SPJ50□-LB6-M6F
SPJ60□	SPJ60□-R1-M16M	SPJ60□-LR1-M8F
SPJ70□	SPJ70□-R1-M16M	SPJ70□-LR1-M8F
SPJ80□	SPJ80□-R1-M16M	SPJ80□-LR1-M8F

Yapı

◇ Değiştirme emici fincan ((3) ve seviye dengeleyici

◇ Emme fincanı için fişleme

◇ Dikey vakum bağlantısı ((1), montaj için erkek iplik

◇ Yan vakum portu ((2), montaj için erkek iplik

Model	Vakum Liman yönü Dikey-Pagoda montajı		Yan-Pagoda montajı
SPJ6□	SPJ6□-FE3B6-M9	SPJ6□-FE10B6-M9	SPJ6□-FE3LB6-M9	SPJ6□-FE10LB6-M9
SPJ8□	SPJB□-FE3B6-M9	SPJB□-FE10B6-M9	SPJ8□-FE3LB6-M9	SPJ8□-FE10LB6-M9
SPJ10□	SPJi0□-FE4B6-M11	SPJ10□-FE10B6-M11	SPJ10□-FE4LB6-M11	SPJ10□-FE10LB6-M11
SPJ15□	SPJ15□-FE4B6-M11	SPJ15□-FE10B6-M11	SPJ15□-FE4LB6-M11	SPJ15□-FE10LB6-M11
SPJ20□	SPJ20□-FE4B6-M11	SPJ20□-FE10B6-M11	SPJ20□-FE4LB6-M11	SPJ20□-FE10LB6-M11
SPJ25□	SPJ25□-FE6B6-M14	SPJ25□-FE15B6-M14	SPJ25□-FE6LB6-M14	SPJ25□-FE15LB6-M14
SPJ30□	SPJ30□-FE6B6-M14	SPJ30□-FE15B6-M14	SPJ30□-FE6LB6-M14	SPJ30□-FE15LB6-M14
SPJ35□	SPJ35□-FE6B6-M14	SPJ35□-FE15B6-M14	SPJ35□-FE6LB6-M14	SPJ35□-FE15LB6-M14
SPJ40□	SPJ40□-FE6B6-M14	SPJ40□-FE15B6-M14	SPJ40□-FE6LB6-M14	SPJ40□-FE15LB6-M14
SPJ50□	SPJ50□-FE6B6-M14	SPJ50□-FE15B6-M14	SPJ50□-FE6LB6-M14	SPJ50□-FE15LB6-M14
SPJ60□	-		SPJ60□-FE10LR1-M16	SPJ60□-FE30LB6-M16
SPJ70□	-		SPJ70□-FE10LR1-M16	SPJ7O□-FE30LB6-M16
SPJ80□	-		SPJ80□-FE10LR1-M16	SPJB0□-FE30LB6-M16
