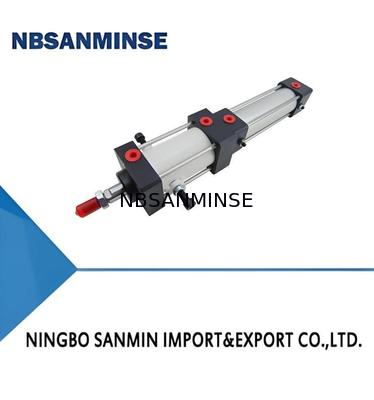

QGSJ Kilitleme silindir kilitleme ve çarpımın ortasındaki herhangi bir pozisyonda durma

I. Özellikler

1. Bu seri, 10A-5 serisi silindirlerin bir türevidir ve birçok parça değiştirilebilir.
2. Çekici bir görünüm ve hafiflik sağlayan alüminyum alaşımlı silindir gövdesi ve uç kapakları kullanır.
3. Stroğun ortasında herhangi bir konumda kilitleme ve durdurma sağlayabilir, yüksek tekrarlanabilirlik sunar.
4. Makul bir kilitleme mekanizması kullanır; kilitleme kuvveti, piston hareket yönünden bağımsızdır ve güvenilir kilitleme sağlar.
5. Yağsız (isteğe bağlı yağlamalı) yağlama, yağ-gaz kontaminasyonunu önler ve yağ sisi yağlayıcısı atlanabilir.

III. Model

Standart Tip

Şalterli Tip





①	Silindir Modeli
②	Montaj Şekli		"V" Bölümündeki Not'a bakın
③	Silindir Çapı		Aşağıdaki tabloya bakın
④	Silindir Stroku		Aşağıdaki tabloya bakın
⑤	Kod	J		H
	Şalter Modeli	FD-21R		FD-19RV
⑥	Şalter Sayısı
⑦	Bağlantı Aksesuarı		"V" Bölümündeki Not'a bakın

IV. Ana Teknik Parametreler



Silindir Çapı (mm)		Φ40	Φ50	Φ63	Φ80	Φ100
Maksimum Strok (mm)		800			1000
Çalışma Ortamı		Kuru, Temiz Basınçlı Hava
Çalışma Basıncı Aralığı (bar)		3.5～10
Çalışma Ortamı Sıcaklığı (℃)		-25 ～ +60 (donmayan koşullarda)
Çalışma Hızı Aralığı (mm/s)		50～300
Frenleme Yönü		Çift Yönlü
Kilit Açma Basıncı (bar)		≥3.5	≥4	≥4	≥4.5	≥4
Tekrar Konumlandırma Doğruluğu (mm)		≤±2 (maksimum hızda ve maksimum taşıma yükünde)
Maksimum Taşıma Yükü (kg)		34	53	85	138	215
İtme Kuvveti (N) (at η=0.8, P=5bar)		502	769	1221	1970	3078
Çekme Kuvveti (N) (at η=0.8, P=5bar)		422	620	1072	1778	2886



V. Anahat ve Montaj Ölçüleri

QGSJ Serisi Kilitleme Silindirinin Anahat Çizimi (Temel Tip)
