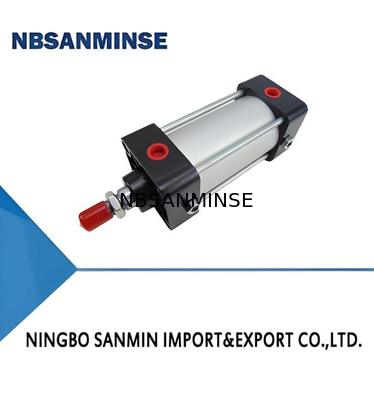

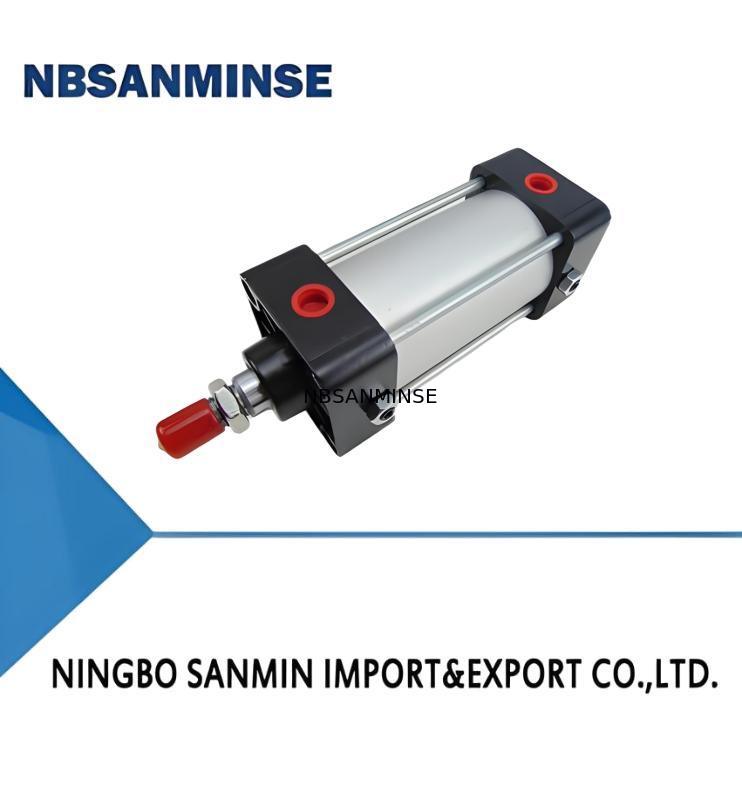

Standart Tip
Anahtarlı Tip
Valfli Tip
Vana ve Anahtarlı Tip
| Öğe |
Tanım |
| ①Silindir Modeli |
| ②Kurulum Formu: Sonraki sayfadaki şemaya bakın |
| ③Silindir Deliği:Aşağıdaki tabloya bakın |
| ④Silindir Stroku:Aşağıdaki tabloya bakın |
| ⑤Mod Değiştirme |
| Kod |
İsim |
| J |
FD-21R |
| H |
FD-19RV |
| L |
FD-43RV |
| ⑥Anahtar Sayısı |
| ⑦Vana Çalışma Modu |
| Tek Solenoid |
Çift Solenoid |
| A: Enerjili İtme Tipi |
D: Kendiliğinden Tutulan Tip |
| C: 3 Pozisyonlu Kapalı Merkez Tipi |
| B: Enerjili Çekme Tipi |
E: 3 Konumlu Egzoz Merkezi Tipi |
| P: 3 Pozisyonlu Basınç Merkezi Tipi |
| ⑧Vana Çalışma Gerilimi |
5:AC 220V 50HZ
8: DC 24V |
| ⑨Bağlantı Formu |
Bir sonraki sayfadaki şemaya bakın |
| Notlar |
FD-19RV φ32~φ125 içindir
FD-43RV φ160~φ200 içindir |
II. Grafik Semboller ve Görünüm
Standart Tip
Anahtarlı Tip
Valf Donanımlı Tip - Enerji Verildiğinde İtmeli Tip
Valf Donanımlı Tip - 3 Pozisyonlu Kapalı Merkez Tip
Valfli Tip
Valf Donanımlı Tip - Enerji Verildiğinde Çekme Tipi
Valf Donanımlı Tip - 3 Konumlu Egzoz Merkezi Tipi
Vana ve Anahtarlı Tip
Valf Donanımlı Tip - Kendinden Tutmalı Tip
Valf Donanımlı Tip - 3 Konumlu Basınç Merkezi Tipi
III. Özellikler
1. Ana bileşenler alüminyum alaşımdan yapılmıştır, bu nedenle hafiftir.
Silindir duvarı sert anodik oksidasyona maruz kalır, bu da onu özellikle aşınmaya dayanıklı hale getirir ve uzun bir servis ömrü sağlar.
2.Kurulum boyutları ISO'ya (Uluslararası Standardizasyon Örgütü) uygundur.
3. Yağsız yağlamayı benimser (yağlı yağlama da mevcuttur),
Petrol-gaz kirliliğinin önlenmesi ve yağ buharı yağlayıcıya olan ihtiyacın ortadan kaldırılması.
4.Çok çeşitli tip ve özelliklere sahiptir.
Anahtarlı ve valfli kombinasyon silindirleri mevcuttur,
bu da borulama süresinden tasarruf sağlar ve bakım ve çalıştırmayı kolaylaştırır
| Parametre |
10A-5 (Standart Tip) 10A-5R (Anahtarlı Tip) |
10A-5V (Vanalı Tip) 10A-5K (Vanalı ve Anahtarlı Tip) |
| Silindir Çapı D (mm) |
Φ32 |
①40φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
Φ250 |
Φ32 |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
Φ125 |
Φ160 |
Φ200 |
| Maksimum Strok S (mm) |
500 |
800 |
1000 |
1500 |
500 |
800 |
1000 |
1500 |
| Çalışma Basıncı Aralığı (bar) |
0,5~10 |
1.5~8 |
| Kanıt Basıncı (bar) |
15 |
12 |
| Çalışma Hız Aralığı (mm/sn) |
50~700 |
50~500 |
| Çalışma Sıcaklığı Aralığı (°C) |
-25~+80(donmayan koşullar altında) |
-25~+80(donmayan koşullar altında) |
| Çalışma Ortamı |
Hava, Kuru Hava |
| Yağlama |
Gerekli Değil (Yağla Yağlama Opsiyonel) |
| Minder |
Her İki Tarafta Ayarlanabilir Yastık |
| Yastık İnme (mm) |
20 |
25 |
28 |
30 |
20 |
25 |
28 |
| Kurulum |
Silindir Modeli |
10A-5R |
10A-5V |
10A-5K |
| Minimum Strok (mm) - TC Montajı |
①32~φ125 |
125 |
75 |
125 |
| ①160~Φ200 |
120 |
165 |
165 |
| Minimum Strok (mm) - Diğer Montaj |
Φ32~φ125 |
30 |
50 |
50 |
| ①160~Φ200 |
110 |
165 |
165 |
Notlar:
1. Anahtarlı tipteki bir silindirin orta konumuna bir anahtar takarken,
silindirin maksimum hızı 300 mm/sn dahilinde olmalıdır,
Böylece röleler gibi yüklerin tepki hızı eşleşebilir ve çalışma iyi durumda olur.
2. Anahtar bir yük ile kullanılmalıdır; aksi takdirde herhangi bir güç kaynağına doğrudan bağlantı, yanmasına neden olacaktır.
3. Anahtarlı tipteki bir silindirin minimum stroku yukarıdaki tabloda belirtilen değerden küçük olduğunda,
içe aktarılan bir anahtar kurulabilir. Sipariş verirken lütfen modelin sonuna “(İthal Switch)” kelimesini ekleyiniz, fiyat ekstra olacaktır.
2. Vananın Ana Teknik Parametreleri
| İşaret |
A |
B |
D |
C |
e |
P |
| Tip |
Tek Solenoid |
Çift Solenoid |
| 2-Pozisyon |
3-Pozisyon |
| Enerji Verildiğinde İtmeli Tip |
Enerji Verildiğinde Çekme Tipi |
Kendini tutan Tip |
Kapalı Merkez Tipi |
Egzoz Merkezi Tipi |
Basınç Merkezi Tipi |
| Nominal Gerilim |
alternatif akım 220V 50HZ |
| DC 24V |
| İzin Verilen Gerilim Dalgalanması |
±%10 |
| Valfli Silindir Deliği (mm) |
Φ32,①40,φ50,Φ63,Φ80,Φ100,Φ125 |
φ160,Φ200,Φ250 |
| Ani Akım |
AC220V |
45mA |
100mA |
| Akım Tutma |
AC220V |
34mA |
75mA |
| DC24V |
295mA |
300mA |
| Güç Tüketimi |
AC220V |
7,5VA |
16,5VA |
| DC24V |
7W |
7,2W |
| Yalıtım Sınıfı |
B |
| Çalışma Ortamı |
Hava, Kuru Hava |
| Yağlama |
Gerekli Değil (Yağla Yağlama Opsiyonel) |
| Çalışma Basıncı Aralığı |
1.5~8 bar |
| Kanıt Basıncı |
12 bar |
3. Anahtarın Ana Teknik Parametreleri
| İşaret |
J |
H |
L |
| Model (1,5m Esnek Kablolu) |
FD-21R |
(Φ32~125)FD-19RV |
(φ160~200)FD-43RV |
| Çalışma Gerilimi Aralığı |
5~240VDC/AC |
5~240VDC/AC |
| Çalışma Akımı Aralığı |
100mA(maks.) |
1000mA |
| Maksimum İletişim Kapasitesi |
10W(maks.) |
50W(maks.) |
| Kaçak Akım |
0 |
0 |
| Gösterge Işığı |
Kırmızı LED |
Sarı LED |
| Çalışma Süresi |
|
|
| Yayınlanma Zamanı |
|
|
| Şok Direnci |
30G |
30G |
| Çalışma Sıcaklığı Aralığı |
-10 ～ +70°C (donmayan koşullar altında) |
| Depolama Sıcaklık Aralığı |
-20 ～ +80°C (dondurucu olmayan koşullar altında) |
| Uygulanabilir Yük |
Sıralayıcılar, Mini Röleler, Minyatür Röleler |
Mini Röleler, Genel Röleler, Mini Solenoid Bobinler, Gösterge Işıkları ve Sıralayıcılar |
V. Ana Hatlar ve Kurulum Boyutları
1.SD (Temel Tip)
10A-5V (Vanalı Tip)
- Enerji Verildiğinde İtmeli Tip
- Enerji Verildiğinde Çekme Tipi
- 3 Pozisyonlu Kapalı Merkez Tipi, Egzoz Merkezi Tipi, Basınç Merkezi Tipi
Notlar:
1. Φ160 silindir TC veya TCC montajındayken VT=180.
2.Silindirin montaj boyutları bu tabloya ve 10A-5 serisi silindirlerin aksesuar boyutlarına bakılarak hesaplanabilir.
LA (Yatay Ayak Montajı)
LB (Eksenel Ayak Montajı)
FA (Ön Flanş Montajı)
FB (Arka Flanş Montajı)
CA, CC (Tek Pabuçlu Montaj)
CB (Çift Pabuçlu Montaj)
TC (Merkez Muylu Montajı)
CBB (Çift Pabuçlu Kaide Montajı)
TCC (Muylu Kaide Montajı)
VI. Bağlantı Formları
Rot Ucu Çatal Tipi (RT-Y)
Rot Ucu Rot Soketi Tipi (RT-CB)
Rot Ucu Çatal Mil Tipi (RY-T)
Tek Pabuçlu Çatal Tipi (HCA-Y)
Tek Pabuçlu Soket Tipi (HCA-CB)
Rot Ucu Çatal Soket Tipi (RY-CA)
Çift Pabuçlu Mil Tipi (HCB-T)
Çift Pabuçlu Soket Tipi (HCB-CA)
Rot Ucu Çatal Soket Tipi (RY-CBB)
Notlar:
1.İlgili boyutlar için lütfen 10A-5 serisi silindirlere ait aksesuarların boyut tablosuna bakın.
2. TC'nin (Merkez Muylu Tipi) ara muylusu, ön ve arka uç kapaklarının iç uç yüzleri arasındaki silindir namlusu üzerindeki herhangi bir konuma monte edilebilir.
VII. Aksesuar Boyut Tablosu
LA Yatay Ayak Braketi:
LB Eksenel Ayak Braketi:
FA Ön Flanş, FB Arka Flanş:
CA Tek Pabucu, CC Tek Pabucu:
CB Çift Pabuç:
TC Merkezi Muylu QTCI Ön Muylu:
CBB Tek Pabuçlu Kaide:
TCC Muylu Kaidesi:
T Tek Pabuçlu Biyel,Y Çatal Şeklinde Pimli Biyel,
S Küresel Tek Pabuçlu Biyel,F Üniversal Mafsal Biyel
I. Özellikler:
1.Bu silindir serisinde valf, düz bir şekilde monte edilir.
Bobin nakliye ve kurulum sırasında kolay kolay zarar görmez ve daha az yer kaplar.
2. Bu silindir serisinin ana bileşenleri alüminyum alaşımdan yapılmıştır, dolayısıyla hafiftir.
Silindir gövdesi sert anodik oksidasyona maruz kalır, bu da onu özellikle aşınmaya dayanıklı ve uzun ömürlü kılar.
3.Bu silindir serisinin montaj boyutları ISO (Uluslararası Standart Organizasyonu) standartlarına uygundur.
4.Bu silindir serisi yağsız yağlamalıdır (yağlı yağlama da isteğe bağlıdır), yağ-hava kirliliğini önler ve yağlayıcının çıkarılmasına izin verir.
5.Bu silindir serisinin montaj aksesuarları 10A - 2 silindirinkilerle aynıdır.
II. Grafiksel Semboller:
Valf Donanımlı Tip - Enerji Verildiğinde İtmeli Tip
Valf Donanımlı Tip - Enerji Verildiğinde Çekme Tipi
Valf Donanımlı Tip - Kendinden Tutmalı Tip
3 Pozisyonlu Kapalı Merkez Tipi
3 Konumlu Egzoz Merkezi Tipi
3 Pozisyonlu Basınç Merkezi Tipi
Valf Donanımlı ve Anahtar Donanımlı Tip - Enerji Verildiğinde İtmeli Tip
III. Model Gösterim Yöntemi:
Valf Donanımlı Tip
FA:
| Kurulum Biçim |
| SD Tipi |
Temel Tip |
LB Tipi |
Ayak Braketi Tipi |
| CA Türü |
Tek Pabuçlu Tip |
TC Tipi |
Ön Silindir Merkezi Muylu Tipi |
| CB Tipi |
Çift Pabuçlu Tip |
TCC Tipi |
Ön Silindir Merkezi Muylu Kaide Tipi |
| CBB Tipi |
Çift Pabuçlu Kaide Tipi |
TA Tipi |
Ön Muylu Tipi |
| HCA-CB Tipi |
Tek-ÇiftLug Tipi |
TAC Türü |
Ön Muylu Kaide Tipi |
| FA Türü |
Ön Flanş Tipi |
TB Türü |
Arka Muylu Tipi |
| FB Tipi |
Arka Flanş Tipi |
TBC Türü |
Arka Muylu Kaide Tipi |
125: C: 5:
| Delik Çapı |
|
Çalışma Modu |
|
Valf Gerilimi |
| 32 |
A tipi |
5 |
AC220V |
| 40 |
Tip B |
8 |
DC220V |
| 63 |
Tip C |
|
|
| 80 |
Tip D |
|
|
| 100 |
E Tipi |
|
|
| 125 |
TipF |
|
|
| 160 |
|
|
|
Y:
| Rot Ucu Bağlantı Formları |
Temel Tip |
| |
TSingle LugCnnecting Rlad Tipi |
| e |
Y Çatal Şeklinde Pim Tipli Biyel |
| RY-T |
RY-T Çubuk Ucu Çatal Çubuk Tipi |
| RT-Y |
RT-Y Rad Uçlu Çubuk Çatal Tipi |
| 5 |
SSküresel Tek Pabucu Bağlantılı RadType |
| F |
FUninersl Mafsal Biyel Tipi |
| RT-CB |
RT-CB Çubuk Ucu Çubuk Soket Tipi |
| RY-CA |
RY-CA Rot Ucu Çatal Soket Tipi |
| RY-CBB |
RY-CBB Çubuk Ucu Çatal Soket Tipi |
Valf Donanımlı ve Anahtar Donanımlı Tip
FA:
| Kurulum Biçim |
| SD Tipi |
Temel Tip |
LB Tipi |
Ayak Braketi Tipi |
| CA Türü |
Tek Pabuçlu Tip |
TC Tipi |
Ön Silindir Merkezi Muylu Tipi |
| CB Tipi |
Çift Pabuçlu Tip |
TCC Tipi |
Ön Silindir Merkezi Muylu Kaide Tipi |
| CBB Tipi |
Çift Pabuçlu Kaide Tipi |
TA Tipi |
Ön Muylu Tipi |
| HCA-CB Tipi |
Tek-ÇiftLug Tipi |
TAC Türü |
Ön Muylu Kaide Tipi |
| FA Türü |
Ön Flanş Tipi |
TB Türü |
Arka Muylu Tipi |
| FB Tipi |
Arka Flanş Tipi |
TBC Türü |
Arka Muylu Kaide Tipi |
125:
| Delik Çapı |
| 32 |
| 40 |
| 50 |
| 63 |
| 80 |
| 100 |
| 125 |
| 160 |
J: 2:
| Anahtar Modeli |
Anahtar Miktarı |
| JFD-21R |
Parça (İsteğe Bağlı Çıkarın) |
| HFD-19RV |
22 Adet |
| LFD-15RV |
|
A:
| Çalışma Modu |
| A tipi |
| Tip B |
| Tip C |
| Tip D |
| E Tipi |
| F Tipi |
5:
| Valf Gerilimi |
| 5 |
AC220V |
| 8 |
DC220V |
Y:
| Rot Ucu Bağlantı Formları |
Temel Tip |
| |
TSingle LugCnnecting Rlad Tipi |
| e |
Y Çatal Şeklinde Pim Tipli Biyel |
| RY-T |
RY-T Çubuk Ucu Çatal Çubuk Tipi |
| RT-Y |
RT-Y Rad Uçlu Çubuk Çatal Tipi |
| 5 |
SSküresel Tek Pabucu Bağlantılı RadType |
| F |
FUninersl Mafsal Biyel Tipi |
| RT-CB |
RT-CB Çubuk Ucu Çubuk Soket Tipi |
| RY-CA |
RY-CA Rot Ucu Çatal Soket Tipi |
| RY-CBB |
RY-CBB Çubuk Ucu Çatal Soket Tipi |
IV. Ana Teknik Parametreler:
1. Silindirin Ana Teknik Parametreleri
| Silindir Tipi 10A-5V(Ⅱ)10A-5V(Ⅱ) |
| Silindir Delik Çapı (mm) |
φ32 |
φ40 |
φ50 |
φ63 |
φ80 |
φ100 |
φ125 |
φ160 |
| Maksimum Strok (mm) |
500 |
800 |
1000 |
| Çalışma Basıncı Aralığı (bar) |
2-8 |
| Kanıt Basıncı (bar) |
12 |
| Çalışma Hız Aralığı (mm/sn) |
50-500 |
| Çalışma Sıcaklığı Aralığı (°C) |
-25~+80 (donmayan koşullar altında) |
| Çalışma Ortamı |
Temiz, kuru, yağlanmış basınçlı hava |
| Yağlama |
Gerekli değil (Yağlama isteğe bağlı) |
| Minder |
Her iki tarafta ayarlanabilir yastık |
| Yastık İnme (mm) |
20 |
25 |
28 |
Silindir stroku yukarıdaki tabloda belirtilen maksimum uzunluğu aştığında da üretilebilir. Ancak güvenilir çalışma için iç yapının yükün niteliğine göre ayrı ayrı tasarlanması gerekir. Bu durumda silindir uzunluk sabiti buna bağlı olarak artacaktır.
| Sembol |
A |
B |
C |
D |
e |
F |
| Vana Tipi |
Tek Solenoid Kontrolü |
Çift Solenoid Kontrolü |
| 2/2 Valf |
3/3 Valf |
| Enerji Verildiğinde İtmeli Tip |
Enerji Verildiğinde Çekme Tipi |
Kendini tutan Tip |
Kapalı Merkez Tipi |
Egzoz Merkezi Tipi |
Basınç Merkezi Tipi |
| Nominal Gerilim |
AC220V 50Hz |
| DC24V |
| İzin Verilen Gerilim Dalgalanması |
±%10 |
| Valf Donanımlı Silindirin Delik Çapı (mm) |
φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160 |
| Başlangıç Akımı |
AC220V |
45mA |
| DC24V |
350mA |
| Akım Tutma |
AC220V |
34mA |
| DC24V |
295mA |
| Güç Tüketimi |
AC220V |
7,5VA |
| DC24V |
7W |
| Yalıtım Sınıfı |
B |
| Çalışma Ortamı |
Temiz, kuru, yağlanmış basınçlı hava |
| Yağlama |
Gerekli değil (Yağlama isteğe bağlı) |
| Çalışma Basıncı Aralığı |
2--8(bar) |
| Kanıt Basıncı (bar) |
12 bar |
| Sembol |
J |
H |
L |
| Model (1m Kablolu) |
FD-21R |
(φ32--125)FD-19RV |
(φ160--200)FD-43RV |
| Çalışma Gerilimi Aralığı |
5--240V DC/AC |
5--240V DC/AC |
| Çalışma Akımı Aralığı |
100mA(maks.) |
1000mA(maks.) |
| Maksimum İletişim Kapasitesi |
10W(maks.) |
50W(maks.) |
| Kaçak Akım |
0 |
0 |
| Artık Basınç Düşüşü |
2,5V Maks@100mA DC |
1,8V Maks@1000mA DC |
| Gösterge Işığı |
Kırmızı LED |
Sarı LED |
| Çalışma Süresi |
≤1 msn |
≤1 msn |
| İyileşme Süresi |
≤1 msn |
≤1 msn |
| Şok Direnci |
30G 30G |
| Çalışma Sıcaklığı Aralığı |
-10--+70°C (donmayan koşullar altında) |
| Depolama Sıcaklık Aralığı |
-20--+80°C (donmayan koşullar altında) |
| Uygulanabilir Yük |
Programlanabilir Lojik Kontrol Cihazı (PLC), Küçük Röle, Düşük Güçlü Solenoid Valf |
| Koruma Sınıfı |
IP67 |
V. Anahat ve Kurulum Boyutları:
Valf Donanımlı Tip - Enerji Verildiğinde İtmeli Tip
Valf Donanımlı Tip - Enerji Verildiğinde Çekme Tipi
Valf Donanımlı Tip - Kendinden Tutmalı Tip
3/3 Valfli Valf Donanımlı Tip
Mesajınız 20-3.000 karakter arasında olmalıdır!
Turkish
