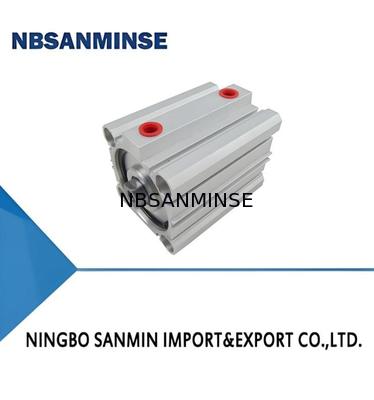

I. Özellikler
1. Yabancı ileri teknolojiler sindirilerek ve emilerek bağımsız olarak geliştirilmiş yeni bir ürün.
2. Küçük eksenel boyut, kompakt, hafif ve güzel yapı.
3. Doğrudan kurulum, kurulum aksesuarlarına gerek yok.
4. Yağsız (yağla yağlanan da mevcuttur) yağlama, yağ-gaz kirliliğini önler ve yağ buharı yağlayıcısı atlanabilir.
II. Grafik Semboller ve Görünüm
QGY (Standart Tip)
QGY (D) (Ön Yay Tek Etkili Standart Tip)
QGYR (Anahtarlı Tip)
QGYR (D) (Ön Yay Tek Etkili Anahtarlı Tip)
Silindir Ana Teknik Parametreleri
| Model |
QGY,QGYR |
QGY(D),QGYR(D) |
| Silindir Çapı (mm) |
20,25,32,40,50,63,80,100,
125 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
φ125 |
| Dayanım Basıncı (bar) |
15 |
| Çalışma Basıncı (bar) |
1～10 |
2～10 |
| Çalışma Sıcaklığı Aralığı (℃) |
-25 ～ +80 (donma koşulları hariç) |
| Maksimum Strok (mm) |
Φ20~Φ25:30;
Φ32~Φ125:50 |
Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;φ125:50 |
| Maksimum Strok (mm) |
Arıtılmış kuru basınçlı hava |
| Çalışma Ortamı |
Gerekli değil (yağla yağlanan da mevcuttur) |
| Maksimum Strok İçin Yay |
İlk Tepki Kuvveti (N) |
|
14.5 |
22.8 |
32 |
51.8 |
72 |
83.2 |
115.5 |
128.7 |
488 |
| Son Tepki Kuvveti (N) |
|
48.1 |
57 |
102 |
142.5 |
216 |
211.2 |
247.5 |
260.7 |
1442 |
Anahtar Model ve Ana Teknik Parametreleri
| Kod |
Model |
Uygulanabilir Çap |
Çalışma Voltaj Aralığı |
Çalışma Akım Aralığı |
Maksimum Kontak Kapasitesi |
| V |
FD-72R |
Φ20~Φ100 |
5～240V DC/AC |
100mA(maks) |
10W |
QGY İnce Silindir Dış Hat Çizimi
Çap Aralığı: Φ20～Φ25
Çap Aralığı: Φ32～Φ125
QGY (D) Ön Yay Tek Etkili İnce Silindir Dış Hat Çizimi
Çap Aralığı: Φ20～Φ25
Çap Aralığı: Φ32～Φ125
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımıztam konteyner otomasyon parçaları ihracat hizmeti ve satışhava silindiri, hava kaynağı ünitesi, solenoid valf,hava valfi,motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ fitting, basınç göstergesi vb.
S:Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz
,pirinç, alüminyum malzeme işleme.yüksekbasınçlıValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?
C: Evet, tabii ki, üretebiliriz. Yıllardır OEM tedarikçisiyiz ve üretim konusunda profesyoneliz. Ancak mümkünse bize yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? C: Evet, normalde ürünler bir yıl kalite garantilidir.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendini sızdırmaz hale getirmez, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve sıkıldığında iç ve dış dişler giderek sıkılaşır. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır. G dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,
ortamsıcak, ağır titreşim vb. S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
| Yüksek Sıcaklık Ortamı Önlemleri |
Aşırı Soğuk Ortam Önlemleri |
Contalar |
| Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
Yağlama |
| Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme İşlemi |
| Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiğlenme noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
Metal Bileşenler |
| Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
Kontrol Bileşenleri |
| Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Kurulum |
| Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
|
