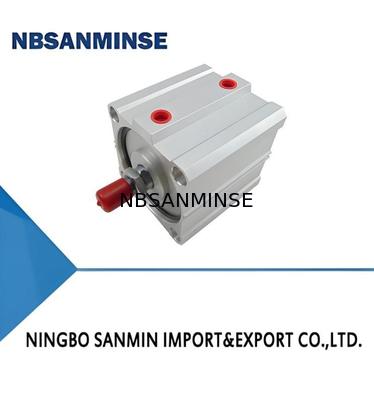

QGY-M Kompakt Hava Silindir Ağır Tipi Bor 20-125

Büyük resim : QGY-M Kompakt Hava Silindir Ağır Tipi Bor 20-125

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	NBSANMINSE
Sertifika:	ISO9001
Model numarası:	QGY-M

Ödeme & teslimat koşulları:

Min sipariş miktarı:	10 adet
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	KUTU
Teslim süresi:	5-30 gün
Ödeme koşulları:	L/C,T/T
Yetenek temini:	10000 pcs

İletişim

QGY-M Kompakt Hava Silindir Ağır Tipi Bor 20-125

Açıklama

Kanıt baskısı:	15(bar)	Çalışma basıncı:	1~10(çubuk)
Uygulanabilir Delik:	Φ20~Φ100	Çalışma Ortamı:	Gerekli değil
Çalışma Sıcaklığı:	-25 ～ +80 (°C)	Malzeme:	alüminyum
Vurgulamak:	QGY-M Model Pnömatik Hava Silindir , 1 ~ 10 bar çalışma basıncı Hava silindir , 15 Bar Basınç Kanıtlı Pnömatik Silindir

I. Özellikleri

Yeni geliştirilmiş bir ürün, gelişmiş yabancı teknolojileri emerek ve sindirerek bağımsız olarak geliştirilmiş.
Küçük eksen boyutu, kompakt, hafif ve çekici bir yapıyla.
Doğrudan montaj, montaj aksesuarları gerekmez.
Yağsız (yağ yağlama da isteğe bağlıdır) yağlama, petrol-gaz kirliliğini önler ve bir yağ sis yağlayıcıya ihtiyaç duymaz

II. Grafik semboller ve görünüm

QGY-M (Standard Tip)
QGY (D) -M (Ön Yay Tek Eylemli Standart Tipi)
QGYR-M (Değiştirici ile tip)
QGYR (D) -M (Değiştiricisi ve Ön Bahçesi Tek Eylemli Tipi)

III. Model

QGY-M Kompakt Hava Silindir Ağır Tipi Bor 20-125 4

IV. Ana teknik parametreler

1Silindrin Ana Teknik Parametreleri

model		QGY-M, QGYR-M	QGY(D) -M,QGYR(D) -M
Silindrörün açılışı (mm)		20,25,32,40,50,63,80, 100,125	20	25		32		40		50	63	80	100	φ125
Basınç Direnci (bar)		15
Çalışma basıncı (bar)		1 ¢10	2 ¢10
Çalışma sıcaklık aralığı (°C)		-25 ~ +80 (dondurma koşullarında)
Maksimum Yükleme (mm)		Φ20~Φ25:30; Φ32~φ125:50	Φ20~Φ25:30;Φ32~Φ40:35Φ50~Φ100:40;Φ125:50
Çalışma Ortamı		Temizlenmiş Kuru Sıkıştırılmış Hava
Yağlama		Gerekmiyor (Yağlama isteğe bağlı)
Bahçenin tepki kuvveti maksimum. Felç	(N) - İlk tepki gücü		14.5		22.8		32		51.8	72	83.2	115.5	128.7	488
	(N) - Son tepki gücü		48.1		57		102		142.5	216	211.2	247.5	260.7	1442

2- Değiştiricinin modeli ve ana teknik parametreleri

Kod

Model

Uygun Silindir Boru

Çalışma gerilim aralığı

Çalışma akım aralığı

Maksimum temas kapasitesi

FD-72R

Φ20~Φ100

5 ′′240V DC/AC

100mA ((max)

10W

V. Genel ve Montaj Boyutları

QGY-M ince silindirinin çizimi

QGY-M Kompakt Hava Silindir Ağır Tipi Bor 20-125 5

Ön yaylı tek eylemli QGY (D) -M ince silindir çizimi

QGY-M Kompakt Hava Silindir Ağır Tipi Bor 20-125 6

¥径范围:Φ32~Φ125

QGY-M Kompakt Hava Silindir Ağır Tipi Bor 20-125 7
