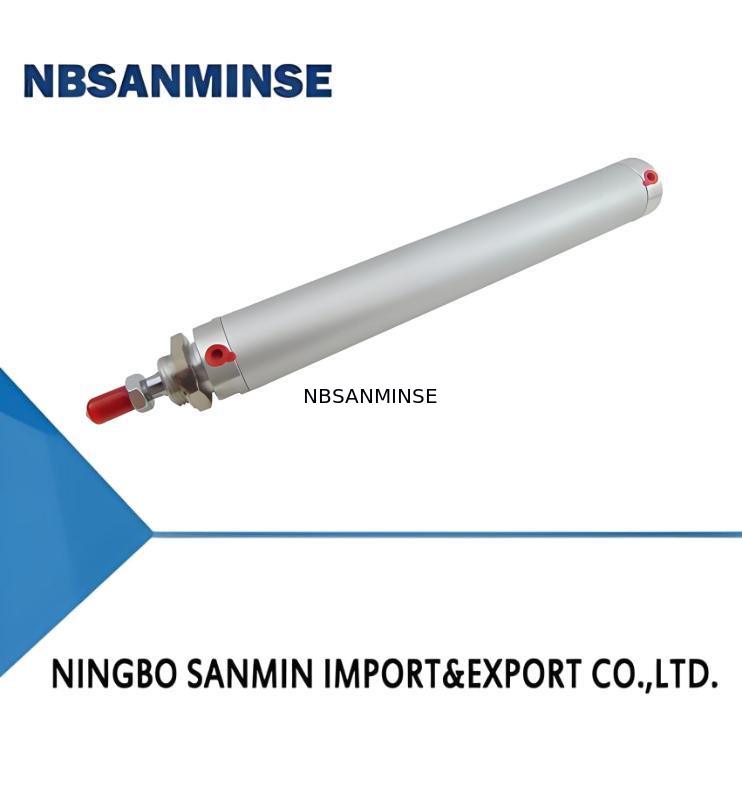

10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi

10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi
10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi

Büyük resim :  10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: 10Y-2
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Anlaşılabilir
Ambalaj bilgileri: KUTU
Teslim süresi: 5-30 gün
Ödeme koşulları: L/C,T/T
Yetenek temini: 10000 pcs
İletişim

10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi

Açıklama
Modeli: 10Y-2 Kanıt baskısı: 15 (çubuk)
Yastıklama Formu: Yastık yastığı Başlangıç ​​Akımı: AC220V
Çalışma Sıcaklığı: -25 ～ +80°C Malzeme:: alüminyum
Vurgulamak:

10Y-1 Model Pnömatik Hava Silindir

,

15 Bar Basınç Dayanıklı Hava Silinderi

,

Yastık Yastıklı Pnömatik Silindir

I. Özellikleri:

1Parçalar alüminyum alaşımından yapılır, hafif ağırlığa ve küçük hacme sahiptir.

2Kurulum boyutları ISO (Uluslararası Standart) ile uyumludur.

3.Yağsız (yağlı yağlanmış da mevcuttur) yağlama, petrol-gaz kirliliğinden kaçınmak ve yağ sisli yağlayıcı atılabilir.

4Birçok çeşit ve özellik vardır ve anahtarlar ve valfler ile kombinasyon silindirler mevcuttur.

boru bağlama zamanını tasarruf etmek ve bakım ve işletimini kolaylaştırmak.

II. Grafik semboller ve görünüm

10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi 0

III. Model

10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi 1

①  Silindir modeli Ayrıntılar için Silindir Performansı Tablosuna bakın
② Kurulum Formu Ayrıntılar için sonraki sayfadaki şema'ya bakın.
⑤ Arka kapak formu Ayrıntılar için sonraki sayfadaki şema'ya bakın.
Kod S P K
 Adı Temel Tipi Aksyal Port FD-13RV
⑥ Valf Çalışma Modu A: Güçlendikten sonra basma tipi
B: Güçlendikten sonra çekme tipi
⑦ Valf Çalışma Voltajı 5:AC220V 50HZ
8:DC24V
⑧ Değiştirici Modeli Ayrıntılar için Switch Performance Tablosuna bakın
Kod K H
 Adı FD-03R FD-13RV
⑨ Değiştiricilerin sayısı
⑩ Çubuk Sonu Bağlantı Aksesuarları Ayrıntılar için Şekil 10Y-1'e bakın.
IV. Ana teknik parametreler
1Silindrin Ana Teknik Parametreleri
Çeşitleri Standart Tip Değiştirme Tipiyle Valf tipi ile Valf ve anahtar tipi ile
Model 10Y-2 10Y-2R 10Y-2V 10Y-2K
Silindrörün açılışı (mm)   φ20,φ25,Φ32,φ40,φ50
Maksimum Yükleme (mm) Φ20:300,Φ25:400;Φ32:500Φ40:600Φ50:700
Maksimum Yükleme (mm)  Sınır yok. 37   Sınır yok. 37
Çalışma basıncı aralığı (bar) 0.5 ¢10 1.5 ¢10
Kanıt basıncı (bar) 15
Çalışma hızı aralığı (mm/s) 50 ¢ 700 50 ¢500
Çalışma sıcaklık aralığı (°C) - 25 80 (dondurma koşullarında)
Çalışan Orta Kuru ve Temiz Basınçlı Hava
Yastıklama Formu Yastık Yastığı
Petrol Tedarikleri Gerekmiyor (Yağlı yağlanmış da mevcut)

2Ana Teknik Parametreleri

Model FD-03R
Çalışma gerilim aralığı 5 ′′240V DC/AC
Çalışma akım aralığı 100mA ((max)
Maksimum temas kapasitesi 10W ((max)
Çalışma süresi
İyileşme Zamanı

3. Valfın Ana Teknik Parametrleri

Parametreler 2/5 Yolu Tek Solenoid İşletilen Yönlü Valf
Çeşitleri A: Güçlendikten sonra basma tipi B: Güçlendikten sonra çekme tipi
Adlık Voltaj AC220V,50Hz;DC24V
İzin verilen gerilim dalgalanması ±10%
Başlangıç Akımı AC220V,50Hz;0.028A
Sürekli akım AC220V,50Hz:0.015A; DC24V:0.09A
Güç tüketimi AC220V,50Hz:1.8W
DC24V:2.2W
İzolasyon sınıfı B
Çalışma basıncı aralığı  1.5 ∙ 10 bar

V. Çizelge ve Kurulum Boyutları

10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi 2

10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi 3

10Y-2 ISO Mini Hava Silindri Çok Kullanım Dayanıklı Uzun kullanım süresi 4

Not:

1. 10Y-2 serisi silindirleri için silindir aksesuarlarının boyutları, Φ20?? Φ50 ile 10Y-1 silindirleri için aynıdır.10Y-2 silindirlerinin kurulum boyutlarını hesaplarken, bu tabloya ve 10Y-1 serisi için silindir aksesuarlarının boyutlarına bakarak hesaplanabilir.

2.F20 ve Φ25 boşluk boyutlarına sahip 10Y-2 (Standard Tip) silindirleri için SD, FA ve LS montaj formları ISO'ya uygun.

3Lütfen 10Y-2'nin Φ20-Φ50 ile birlikte olan montaj formları ve çubuk ucu bağlantı formları için 10Y-1 serisinin montaj formlarına ve çubuk ucu bağlantı formlarına bakın.
