QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

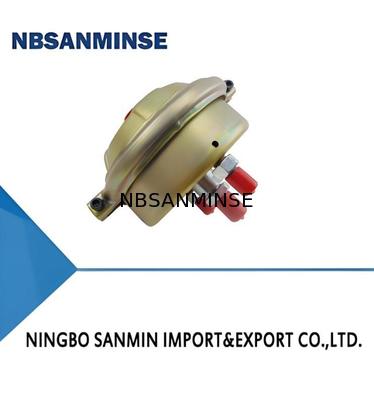

Büyük resim : QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	NBSANMINSE
Sertifika:	ISO9001
Model numarası:	QGV(D)

Ödeme & teslimat koşulları:

Min sipariş miktarı:	10 adet
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	KUTU
Teslim süresi:	5-30 gün
Ödeme koşulları:	L/C,T/T
Yetenek temini:	10000 pcs

İletişim

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact

Açıklama

Çalışma İnme:	45(mm)	Çalışma basıncı:	1-6,3(bar)
Kanıt baskısı:	9,54(bar)	piston çubuğu çapı:	32(mm)
Çalışma Sıcaklığı:	-25~+80(°C)	Malzeme:	Çelik
Vurgulamak:	45mm Working Stroke Pneumatic Air Cylinder , 1-6.3bar Working Pressure Guided Pneumatic Cylinder , 9.54bar Proof Pressure Locking Cylinder

I. Features

1.It is an innovative product of our company, suitable for short-stroke occasions.

2.It has good sealing performance and is not easy to leak.

3.It has a simple and compact structure, small volume and light weight.

4.There are no wearing parts, and maintenance is convenient.

II. Graphical Symbols

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact 0

III. Model

IV. Main Technical Parameters

Equivalent Bore Diameter(mm)		140	160
Piston Rod Diameter(mm)		32	32
Working Stroke(mm)		45	50
Working Pressure(bar)		1~6.3
Proof Pressure(bar)		9.54
Operating Temperature Range(℃)		-25～+80 (under non-freezing conditions)
Working Medium		Purified compressed air with oil mist
Cylinder Thrust (P=5bar)	Stroke Start	7716	9810
	Stroke End	5648	7198
Spring Initial Reaction Force(N)		84.4	120
Spring Final Reaction Force(N)		180	230

V. Outline and Installation Dimensions

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact 1

Dimension Table (Unit: mm)

QGV(D) Diaphragm Air Cylinder Pneumatic small Cylinder light and compact 2

Note: Maximum stroke = Working stroke ÷ 0.8
