I. Özellikler:
- Küçük hacimli, yenilikçi yapı ve iyi performans.
- Dişli-kramiyer tahrikini benimser, büyük ve küçük torklar çıkış verir.
- Yağlama yağı tedarikine gerek yoktur, egzoz kirliliği yoktur.
- Açı ince ayar mekanizması ile donatılmıştır, hassas açı kontrolü sağlar.

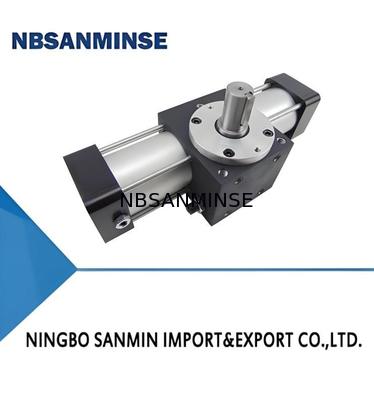

- Manyetik anahtarlar takılabilir ve salınım açısı aralığı keyfi olarak ayarlanabilir.
- Ayarlanabilir sönümleme mekanizması ile donatılmıştır, salınım strokunun sonunda darbe olmaz.
- Çoklu kurulum biçimleri, kolay kurulum ve geniş uygulama alanı.
II. Model
| 1 |
Kurulum Şekli |
SD,FA,FB |
| 2 |
Silindir Çapı |
QGK-2 |
φ20. φ25. φ32. φ40 |
| QGK-1 |
φ63,φ80,φ100,φ125 |
| 3 |
Salınım Açısı |
90°,180° |
| 4 |
Anahtar |
kod |
model |
| J |
FD-21R |
| H |
FD-19RV |
| A |
SR1 |
| 5 |
Anahtar Sayısı |
Standart ürünler için 2 |
| 6 |
Çıkış Mili Şekli |
T |
Tek Mil |
| T2 |
Çift Mil |
Not: SR1 anahtarı yalnızca Φ20～Φ40 boyutlarındaki küçük dişli-kramiyer salınımlı silindirler için geçerlidir. FD-21R ve SR401 anahtarları yalnızca Φ63～Φ125 boyutlarındaki orta boy dişli-kramiyer salınımlı silindirler için geçerlidir.
| Kalem |
Temel Tip (QGK-1) |
Temel Tip (QGK-1R) |
Anahtarlı Tip (QGK-2) |
Anahtarlı Tip (QGK-2R) |
| Model |
QGK-1 |
QGK-1R |
QGK-2 |
QGK-2R |
| Silindir Çapı (mm) |
φ63,φ80,φ100,φ125 |
φ20,φ25,φ32,φ40 |
| Çalışma Basıncı Aralığı (bar) |
1～7 |
1～10 |
| Dayanım Basıncı (bar) |
10 |
15 |
| Salınım Açısı (derece) |
90,180 |
| Ayarlama Açısı (derece) |
±5 |
| Nominal Tork (N·m) (5 bar'da) |
Φ63:34.3;Φ80:66.6;Φ100:120.5;Φ125:319 |
Φ20:2;Φ25:2.8;Φ32:3.5;Φ40:5.7 |
| Çalışma Sıcaklığı Aralığı (℃) |
-25～+70 (donma olmayan koşullarda) |
| Sönümleme Mekanizması |
Her İki Tarafta Ayarlanabilir Sönümleme |
Tek Tarafta Ayarlanabilir Sönümleme |
| Sönümleme Açısı (derece) |
20 |
Φ20,Φ25,Φ32:35;Φ40:32 |
| Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
{Yağsız (İsteğe Bağlı Yağlı) |
Not: Silindir sönümleme cihazının emme kapasitesini aşan darbe enerjisinin neden olduğu darbeyi önlemek için, darbe enerjisini emmek üzere lütfen ayrı bir damper kullanın.
| Model (1.5m esnek kablolu) |
FD-21R |
FD-19RV |
| Çalışma Voltaj Aralığı (V) |
5～240 DC/AC |
5～240 DC/AC |
| Çalışma Akım Aralığı (mA) |
100(maks) |
|
| Maksimum Kontak Kapasitesi |
10W(maks) |
50W(maks) |
| Çalışma Süresi |
|
|
| Geri Kazanım Süresi |
|
|
III. Genel ve Montaj Boyutları
1. QGK-1 Tipi Orta Boy Dişli-Kramiyer Salınımlı Silindir
SD (Temel Tip)
QGKG-1T (Tek Çıkış Mili Standart Tip)
Not: Salınım Açısı Ayarlama Yöntemi: 90° salınımlı silindirler için, ① ve ③ vidalarını ayarlayın. 180° salınımlı silindirler için, ① ve ② vidalarını ayarlayın.
QGK-1RT Tek Çıkış Mili (Anahtarlı Tip)
QGK-1T₂ (Çift Çıkış Milleri)
- QGK-2 Tipi Küçük Boy Dişli-Kramiyer Salınımlı Silindir
Tek Çıkış Mili Tipi Küçük Boy Dişli-Kramiyer Salınımlı Silindir Genel Çizimi
Çift Çıkış Mili Tipi Küçük Boy Dişli-Kramiyer Salınımlı Silindir Genel Çizimi
Not: Tabloda L, L₁ ve □N, çift çıkış milleri için montaj boyutlarıdır.
QGK-2 Tipi Küçük Boy Dişli-Kramiyer Salınımlı Silindir Aksesuarları Boyut Tablosu
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımıztam konteyner otomasyon parçaları ihracatçısı hizmeti ve satışıdırhava silindiri, hava kaynağı arıtma, solenoid valf,hava valfi,motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ fitting, basınç göstergesivb.
S:Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz
, pirinç, alüminyummalzeme işleme. yüksekbasınçlıValf / solenoid valf / elektrikli valf /su valfi/ pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?C: Evet, tabii ki, üretebiliriz. Yıllardır OEM tedarikçisiyiz ve üretimde profesyoneliz. Ancak mümkünse yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S:
Garanti mevcut mu?
Odak Noktası S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.
G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır. S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafanın sıvıya girmesi, valf çekirdeği ve yay sorunu,
ortam
sıcak, ağır titreşim vb.S: Yüksek sıcaklık veya aşırı soğuk ortamlardaki pnömatik bileşenler için nelere dikkat edilmelidir?
Odak Noktası Yüksek Sıcaklık Ortamı Önlemleri
| Aşırı Soğuk Ortam Önlemleri |
Contalar |
Flororubber, PTFE |
| Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
Yağlama |
Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
| Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme Arıtma |
Soğutmayı güçlendirin, verimli su giderme |
| Ultra düşük çiğlenme noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
Metal Bileşenler |
Genişleme boşluğu bırakın |
| Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
| Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Montaj |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
| Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
|
|
