Ürün ayrıntıları:
|
| Sıcaklık: | (-20°C~+60°C) | Güç seviyesi: | <0,8W |
|---|---|---|---|
| Fonksiyon Türü: | 3 Bağlantı Noktası 2 Konumu | Hava bağlantısı: | 1/4G boru tipi |
| Kurulum: | Herhangi bir pozisyon | Medya: | Hava+İnert Gaz |
Giriş:

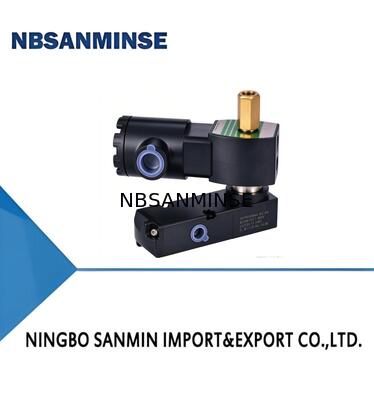

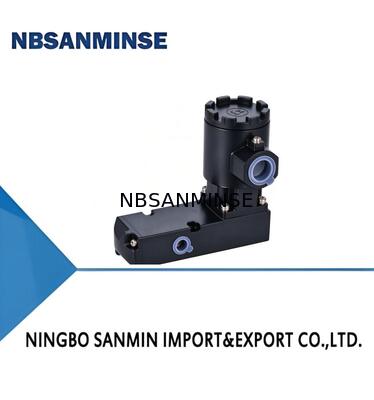

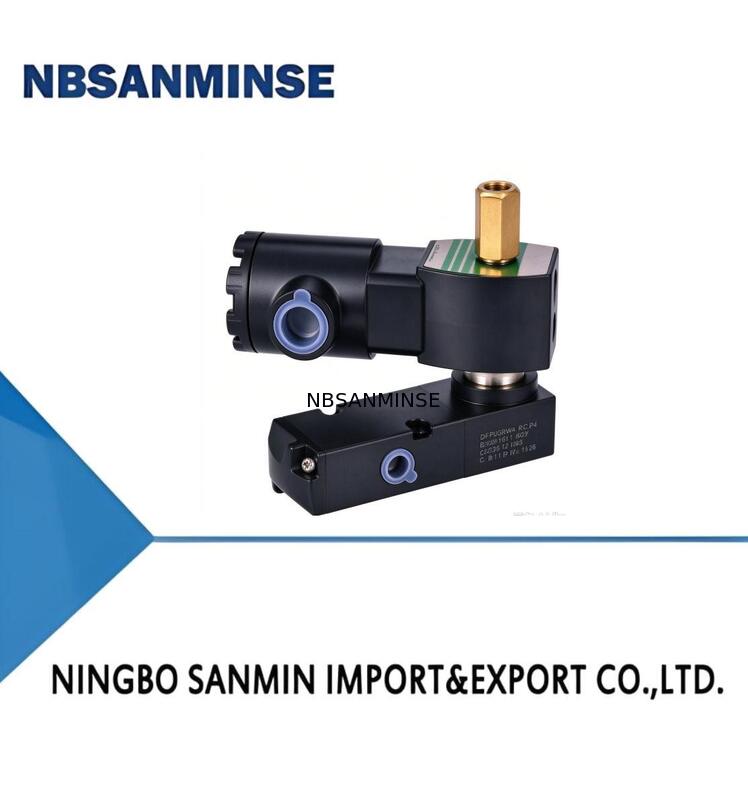

LV600 serisi solenoid valf, çoğu proses üretiminde pnömatik kontrol valfi ve pistonlu aktüatör ile birlikte kullanıma uygundur. Bu durumda, solenoid valf yalnızca yardımcı bir işlev görür, ancak çok önemlidir. Özellikle proses üretim zincirinde, solenoid valf gaz kaynağı arızası gibi proses valfinin açma ve kapama durumunu kontrol etmek gibi çok önemli bir rol oynar. Proses üretim güvenliği valf eylemi gerektirdiğinde, bunların çoğu solenoid valfler tarafından kontrol edilmelidir. Petrol, doğal gaz ve kimya endüstrilerinde yaygın olarak kullanılır ve ayrıca endüstriyel otomasyon kontrol sistemlerinde hızlı tepki ve yüksek frekanslı hizmet ömrü uygulama gereksinimlerini karşılayabilir.
Özellikler:
IEC61508 fonksiyonel güvenlik standardı uyumluluğu, TÜV sertifikalı Güvenlik Bütünlüğü Seviyesi SIL3
Tek ve çift solenoid yapıları
Statik sızdırmazlık tasarımı
İntrinsik güvenlik Bobini
Düşük güç tüketimi mevcut
Solenoid operatörü için serbest yön veya dört sabit yön
Manuel operatörler mevcut
Harici/Dahili pilot mevcut
Dişli port bağlantıları ve NAMUR arayüzü
İşlev:
![]()
Teknik Özellikler
| ÜRÜN | TEK BOBİN/ÇİFT BOBİN |
| PİLOT KATEGORİSİ | Pilot tipi |
| ORTAM | Hava+İnert Gaz |
| NOMİNAL ÇEVRE SICAKLIĞI ARALIĞI | -60℃ ~60℃ |
| ORTAM SICAKLIĞI | -60℃ ~ 60℃ |
| ÇALIŞMA BASINÇ FARKLI | 0 ila 145 psi (0 ila 10 bar) |
| AKIŞ KATSAYISI | 1.11Cv(1.06Kv)m³/saat15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/saat55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/saat15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/saat55.00Kw/m-in1/2" |
| VALF YAPISI | Makaralı Yapı veya Ceket yapısı |
| GÖVDE MALZEMESİ | Alüminyum/Pirinç/Paslanmaz Çelik |
| UYGULAMA ORTAMI | İç Mekan/Dış Mekan |
| MONTAJ | Herhangi Bir Pozisyon |
| IP SINIFI | IP65 |
| MANUEL OPERATÖR | Varsayılan Olarak Dahil |
Solenoid Operatörler
| WATT DEĞERİ GÜÇ TÜKETİMİ | DC Watt | 0.8W 1.5W 24V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| ÜRÜN SERİSİ | LV600 | SERİ LV600 |
| Valf gövdesi formu ve malzemesi | PBA | Pilot tipi alüminyum alaşımlı malzeme |
| PBS | Pilot tipi paslanmaz çelik malzeme | |
| BOBİN KATEGORİSİ | PSFBA | Dökme sızdırmazlıklı alüminyum alaşımlı bağlantı kutusu |
| PSFBS | Dökme sızdırmazlıklı paslanmaz çelik bağlantı kutusu | |
| FBA | Patlamaya dayanıklı alüminyum alaşımı | |
| FBS | Patlamaya dayanıklı paslanmaz çelik | |
| Kontrol modu | SC | Tek elektrikli kontrol |
| DC | Çift elektrikli kontrol | |
| Elektrik arayüzü | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| Hava bağlantısı | 14NG | 1/4NPT boru tipi |
| 14NB | 1/4NPT Namur Tipi | |
| 38NG | 3/8NPT boru tipi | |
| 38NB | 3/8NPT Namur Tipi | |
| 12NG | 1/2NPT boru tipi | |
| 12NB | 1/2NPT Namur Tipi | |
| 14G | 1/4G boru tipi | |
| 14GB | 1/4G Namur Tipi | |
| 38G | 3/8G boru tipi | |
| 38GB | 3/8G Namur Tipi | |
| 12G | 1/2G boru tipi | |
| 12GB | 1/2G Namur Tipi | |
| İşlev tipi | 3 | 3 Port 2 Konum |
| 5 | 5 Port 2 Konum | |
| 35P | 5/3 basınç merkezi | |
| 35C | 5/3 kapalı merkez | |
| 35E | 5/3 egzoz merkezi | |
| Güç seviyesi | P | <0.8W |
| LP | <3W | |
| Manuel Operatör | 1 | Manuel işlem yok |
| 2 | Manuel işlem ile | |
| Sıcaklık | ST | (-20℃~+60℃) |
| OL | (- 40°℃~+60℃) | |
| Özel | * | Talep Üzerine Özel |
| VOLTAJ | 24VDC |
Ekipmana göre özel seçenekler mevcuttur.
Ayrıntılar için ürün veri sayfasına bakın.
