Ürün ayrıntıları:
|
| Medya: | gaz | Kurulum: | Herhangi bir pozisyon |
|---|---|---|---|
| IP dereceli: | IP66 | Kontrol Modu: | Tek elektrik kontrolü |
| Hava bağlantısı: | 1/2G boru tipi | Güç seviyesi: | 3,5 W |
Tanıtım:

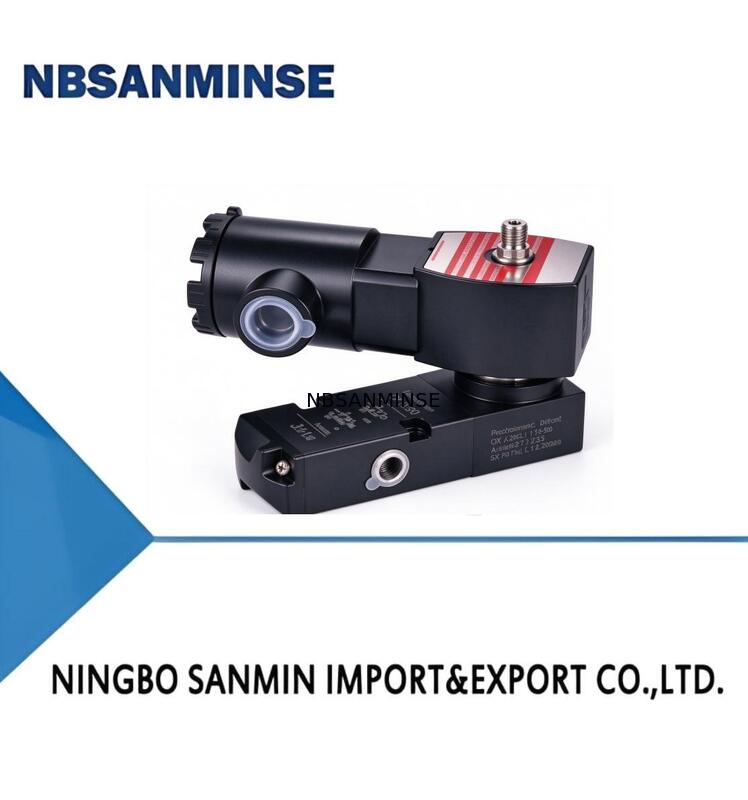

LV600 serisi solenoid valf, çoğu proses üretiminde pnömatik kontrol valfi ve pistonlu aktüatör ile birlikte kullanılmaya uygundur. Bu durumda, solenoid valf yalnızca yardımcı bir işlev görür, ancak bu çok önemlidir. Özellikle proses üretim zincirinde, solenoid valf gaz kaynağı arızasının proses valfinin açma ve kapama durumunu kontrol etmesi gibi çok önemli bir rol oynar. Proses üretim güvenliği valf eylemi gerektirdiğinde, bunların çoğu solenoid valfler tarafından kontrol edilmelidir. Petrol, doğal gaz ve kimya endüstrilerinde yaygın olarak kullanılır ve ayrıca endüstriyel otomasyon kontrol sistemlerinde hızlı tepki ve yüksek frekanslı hizmet ömrü uygulama gereksinimlerini karşılayabilir.
Özellikler:
IEC61508 fonksiyonel güvenlik standardı uyumluluğu, TÜV sertifikalı Güvenlik Bütünlüğü Seviyesi SIL3
Tek ve çift solenoid yapıları
Statik sızdırmazlık tasarımı
İntrinsik güvenlik Bobini
Düşük güç tüketimi mevcut
Solenoid operatörü için serbest yön veya dört sabit yön
Manuel operatörler mevcut
Harici/Dahili pilot mevcut
Dişli port bağlantıları ve NAMUR arayüzü
İşlev:
![]()
![]()
Teknik Özellikler
| ÜRÜN | TEK BOBİN/ÇİFT BOBİN |
| PİLOT KATEGORİSİ | Dahili/Harici Pilot |
| ORTAM | Gaz |
| ORTAM SICAKLIĞI ARALIKLARI | -60℃~+60℃ |
| ORTAM SICAKLIĞI | -60℃~+60℃ |
| ÇALIŞMA BASINÇ FARKI | 29 ila 145 psi(2.0 ila 10 bar) |
| AKIŞ KATSAYISI | 1.11Cv(1.06m³/h,592K/min)-1/4" 3.85Cv(3.30m³/h,555.00K/min)-1/2" |
| VALF YAPISI | Makaralı Yapı veya Ceket yapısı |
| GÖVDE MALZEMESİ | Alüminyum/Paslanmaz Çelik |
| UYGULAMA ORTAMI | İç Mekan/Dış Mekan |
| MONTAJ | Herhangi Bir Pozisyon |
| IP SINIFI | IP66 |
| PATLAYICI KORUMALI VE ONAYLAR | Ex db IC T6 Gb Ex mb tb ⅢIC T80℃ |
Solenoid Operatörleri:
| İZOLASYON SINIFI | WATT DEĞERİ GÜÇ TÜKETİMİ | |
| DC Watt | AC Watt | |
| (VA) VA TUTMA | ||
| H | 1.8~6.5W | 1.8~4W |
| Standart Voltaj | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA PSFCA SC N 14NG 3 P 1 ST • 24VDC
| ÜRÜN SERİSİ | DLV600 | LV600 |
| Valf gövdesi formu ve malzemesi | PBA | Pilot tipi alüminyum alaşımlı malzeme |
| PBS | Pilot tipi paslanmaz çelik malzeme | |
| BOBİN KATEGORİSİ | PSFCA | Dökme sızdırmazlıklı alüminyum bağlantı kutusu |
| PSFCS | Dökme sızdırmazlıklı paslanmaz çelik bağlantı kutusu | |
| Kontrol modu | sc | Tek elektrikli kontrol |
| DC | Çift elektrikli kontrol | |
| Elektriksel arayüz | N | 1/2"NPT |
| G | 1/2”G | |
| 14NG | M20*1.5 | |
| Hava bağlantısı | 14NG | 1/4"NPT boru tipi |
| 14NN | 1/4"NPT Namur Tipi | |
| 38NG | 3/8"NPT boru tipi | |
| 38NN | 3/8"NPT Namur Tipi | |
| 12NG | 1/2"NPT boru tipi | |
| 12NN | 1/2"NPT Namur Tipi | |
| 14GB | 1/4G boru tipi | |
| 14GB | 1/4G Namur Tipi | |
| 38GB | 3/8G boru tipi | |
| 38GB | 3/8G Namur Tipi | |
| 12GG | 1/2G boru tipi | |
| 12GB | 1/2G Namur Tipi | |
| İşlev tipi | 3 | 3 Port 2 Konum |
| 5 | 5 Port 2 Konum | |
| 35 | 5/3 basınç merkezi | |
| 35E | 5/3 egzoz merkezi | |
| 35C | 5/3 kapalı merkez | |
| Güç seviyesi | P | 3.5W |
| LP | <3W | |
| Manuel Operatör | 1 | Manuel işlem yok |
| 2 | Manuel işlem ile | |
| Sıcaklık | ST | [-20°℃~+60℃][-20℃~+60°℃] |
| OL | [-40℃~+60°℃]I-40℃~+60°℃] | |
| Özel | * | Talep Üzerine Özel |
| VOLTAJ | 24VDC 110VDC 24VAC 220VAC |
Ekipmana göre özel seçenekler mevcuttur.
Ayrıntılar için ürün veri sayfasına bakın.
