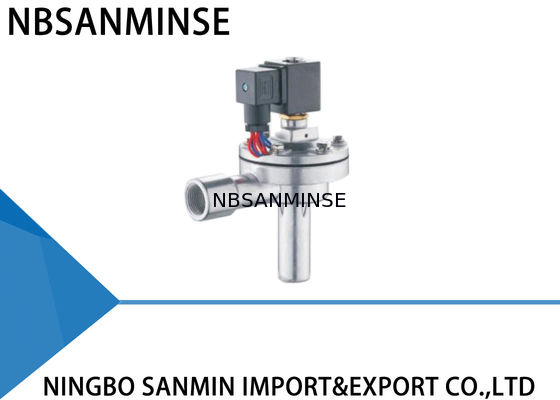

QG-Z-20A Serisi Pnömatik Darbe Vanası Dik Açı Tipi 220VAC / 24VDC / 110VAC GOYEN Tipi

QG-Z-20A Serisi Pnömatik Darbeli Vana Dik Açılı Tip 220VAC / 24VDC / 110VAC GOYEN Tipi

Teknik Parametre

Gövde: ADC12 döküm

Armatür: 430 FR paslanmaz çelik

Diyafram: Nitril veya Viton

Yay: 321 paslanmaz çelik

Bağlantı Elemanları: 302 paslanmaz çelik

Tüm vanalar için iyi kalitede diyaframlar seçilmeli ve kullanılmalı, her üretim aşamasında her parça kontrol edilmeli ve tüm prosedürlere uygun olarak montaj hattına konulmalıdır. Her bitmiş vana elektriksel üfleme testi yapılacaktır.

Kurulum ve devreye alma sırasında

Arıza belirtileri

1. Vanaların tamamı açılamıyor, ancak öncü kısım hareket ediyor.

2. Bazı vanalar çalışmıyor, ancak diğerleri normal.

3. Vanaların tamamı kapatılamıyor. Sızıntı var. Gaz kubbesi oluşturmanın bir yolu yok.

4. Bazı vanalar kapatılamıyor. Sızıntı var.

5. Bir vana yavaş kapanıyor.

1. Diyaframda kir veya kalıntı var, öncü kısım hasar görmüş. Hareketli demir çekirdek tıkalı.

1. Gaz kubbesi basıncını çok düşük olup olmadığını kontrol edin.

2. Vana bobin bağlantısını ve bobini kontrol edin

3 (1). Y-vana. Aynı gaz kubbesi için bazı vanalar sızdırıyor, bu da tüm vanalar için sızıntıya neden oluyor.

3 (2). Z-vana. Vana girişi ve üfleme namlusu ters takılmış.

4. Diyaframda kir veya kalıntı var, hareketli demir çekirdeği tıkıyor.

5. Diyafram açıklığı tıkalı.

1. Diyaframı temizleyin ve diyafram parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.

1. Sızıntıyı kontrol edin

2. Aksesuarları değiştirin

3 (1). Sızıntıyı kontrol edin

3 (2). Yeniden takın

4. Diyaframı temizleyin ve diyaframın eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin.

5. Diyafram açıklığını temizleyin

Kullanım süresi boyunca

Arıza belirtileri

1. Bazı vanalar sızdırıyor. Diyafram sıkıca kapanamıyor ve vana her zaman biraz açık kalıyor.

2. Bobin sıcak ve yanmış.

3. Voltaj var ancak vana çalışmıyor.

4. Ortam sıcaklığı -20℃'nin altında. Vana sızdırıyor ve açılamıyor.

Olası Neden

1. Diyaframda kir veya kalıntı var, öncü kısım hasar görmüş. Hareketli demir çekirdek tıkalı.

2. Çok uzun süre açık kalmış.

3. Diyafram hasar görmüş ve açıklık tıkalı.

4. Ortam sıcaklığı çok düşük ve vanada don var.

Sorun Giderme

1. Diyaframı temizleyin ve diyafram parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.

2. Kontrol sisteminin çalışma durumunu kontrol edin.

3. Aksesuarları zamanında değiştirin.

4. Yalıtıma dikkat edin ve uygun sıcaklıkları koruyun.

S: Ücretsiz numune sunabilir misiniz?

C: Evet,

ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055 S: İş kapsamınız nedir?

C: İş kapsamımız

tam konteyner otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı arıtma, solenoid valf, hava valfi, motorlu valf,  Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ  fitting, basınç göstergesi vb.S:

Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz,

pirinç, alüminyum malzeme işleme. yüksek basınçlıValf / solenoid valf / elektrikli valf / su valfi/ pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla yapılabilir mi?C: Evet, tabii ki yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse yetki vermeniz gerekir.

S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.

S:

Garanti mevcut mu?

Odak Noktası S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?

C:

G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant birlikte kullanılır.

G dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, kendi dişinin deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır. S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?

C: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasının tipik nedenleri nelerdir?

C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,

ortam

sıcak, ağır titreşim vb.S: Yüksek sıcaklık veya aşırı soğuk ortamlardaki pnömatik bileşenler için nelere dikkat edilmelidir?

Odak Noktası Yüksek Sıcaklık Ortamı Önlemleri
