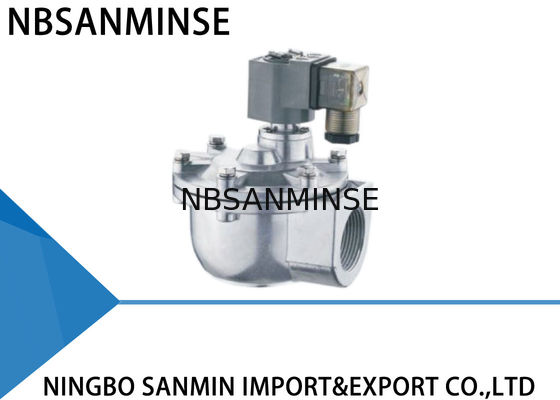

X Nitril / Viton Diyaframlı Darbe Akış Vanası IP65 Bağıl Nem ≤ %85 GOYEN Tip

Nitin / Viton Diyaframlı Darbeli Akış Valfi IP65 Bağıl Nem ≤ %85 GOYEN Tipi

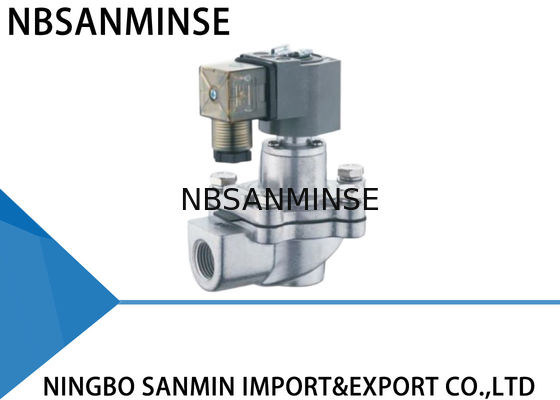

GOYEN Benzeri Tip

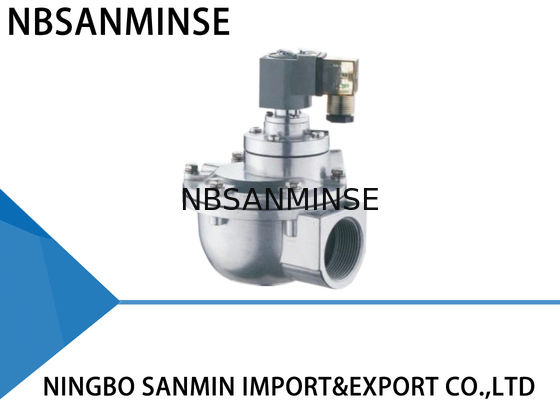

Dik Açılı Tip

Darbe valfi, pilot kafa, diyafram ve valf alüminyum gövdesinden oluşur. Diyaframın arka boşluk alanı ön boşluk alanından daha büyüktür. Büyük basınç etkisi nedeniyle diyafram kapalı konumda tutulur.

Elektriksel darbe kontrolörü, elektromanyetik armatürün hareketli çubuğu çekmesi için giriş sinyalleri gönderir. Diyaframın arka boşluğundaki basınçlı gazı hızla boşaltmak için dengeleme deliğini kapatır; ön boşluktaki basınçlı gaz, geçişi açmak için diyaframı yukarı kaldırır ve valf temizlemeye başlar.

Darbe sinyali kaybolur ve armatürün yayı, hareketli çubuğu dengeleme deliğini kapatacak şekilde geri getirmek için hemen çalışır. Diyaframın arka boşluğundaki basınçlı gaz ve yay birlikte geçişi kapatır, valf temizlemeyi durdurur.

Diyaframdaki sönümleme deliği, armatürün hareketli çubuğu dengeleme için yukarı kaldırdığında hava akışını sönümlemek ve geçişi kapatıp temizlemeyi durdurmak için dengeleme deliği kapatıldığında havayı arka boşluğa aktarmak işlevini görür.

Teknik Parametre

Malzeme Yapısı

Yaygın Arızalar ve Sorun Giderme

Kurulum ve devreye alma sırasında:

Arıza Belirtileri

1. Valflerin tamamı açılamıyor, ancak ön kısım hareket ediyor.

2. Bazı valfler çalışmıyor, ancak diğerleri normal.

3. Valflerin tamamı kapatılamıyor. Sızıntı var. Gaz kubbesi oluşturmanın bir yolu yok.

4. Bazı valfler kapatılamıyor. Sızıntı var.

5. Bir valf yavaş kapanıyor.

1. Diyaframda kir veya kalıntı var, ön kısım hasar görmüş. Hareketli demir çekirdek tıkalı.

1. Gaz kubbesi basıncını çok düşük olup olmadığını kontrol edin.

2. Valf bobin bağlantısını ve bobini kontrol edin.

3 (1). Y-valfi. Aynı gaz kubbesi için bazı valfler sızdırıyor, bu da tüm valflerde sızıntıya neden oluyor.

3 (2). Z-valfi. Valf girişi ve üfleme ağzı ters takılmış.

4. Diyaframda kir veya kalıntı var, hareketli demir çekirdeği tıkıyor.

5. Diyafram deliği tıkalı.

1. Diyaframı temizleyin ve diyafram parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.

1. Sızıntıyı kontrol edin.

2. Aksesuarları değiştirin.

3 (1). Sızıntıyı kontrol edin.

3 (2). Yeniden takın.

4. Diyaframı temizleyin ve diyaframın eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin.

5. Diyafram deliğini açın.

Kullanım süresi boyunca

Arıza Belirtileri

1. Bazı valfler sızdırıyor. Diyafram sıkıca kapanamıyor ve valf her zaman biraz açık kalıyor.

2. Bobin ısınıyor ve yanıyor.

3. Voltaj var ancak valf çalışmıyor.

4. Ortam sıcaklığı -20°C'nin altında. Valf sızdırıyor ve açılamıyor.

Olası Neden

1. Diyaframda kir veya kalıntı var, ön kısım hasar görmüş. Hareketli demir çekirdek tıkalı.

2. Çok uzun süre açık kalmış.

3. Diyafram hasar görmüş ve delik tıkalı.

4. Ortam sıcaklığı çok düşük ve valfte don var.

Sorun Giderme

1. Diyaframı temizleyin ve diyafram parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.

2. Kontrol sisteminin çalışma durumunu kontrol edin.

3. Aksesuarları zamanında değiştirin.

4. Yalıtıma dikkat edin ve uygun sıcaklıkları koruyun.

S: Ücretsiz numune sunabilir misiniz?

C: Evet,

ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055 S: İş kapsamınız nedir?

C: İş kapsamımız

tam konteyner otomasyon parçaları ihracatçısı hizmeti vehava silindiri, hava kaynağı arıtma, solenoid valf,hava valfi,motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir,hava ve yağ  fitting, basınç göstergesi vb.S:

Hangi tür ürünler üretebilirsiniz?C: Birçok türde paslanmaz çelik üretebiliriz,

pirinç, alüminyummalzeme işleme. yüksekbasınçValf / solenoid valf / elektrikli valf /su valfi/ pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?C: Evet, tabii ki, üretebiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak üretiyoruz. Ancak mümkünse bize yetki vermeniz gerekir.

S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.

S:

Garanti mevcut mu?

Odak Noktası S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?

C:

G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant birlikte kullanılır.

G-dişi, sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, kendi dişinin deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür ve çoğunlukla Kuzey Amerika'da kullanılır. S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm²?

C: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?

C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,

ortam

sıcak, ağır titreşim vb.S: Yüksek sıcaklıkta veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir?

Odak Noktası Yüksek Sıcaklık Ortamı Önlemleri
