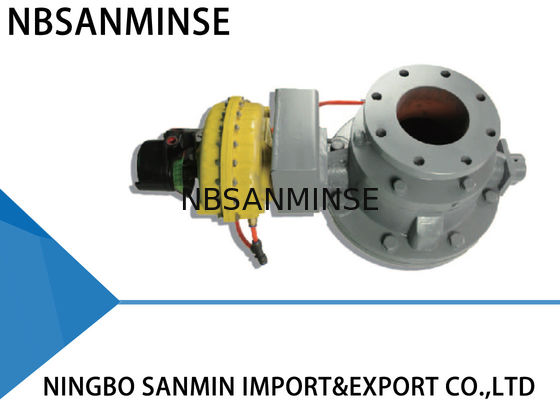

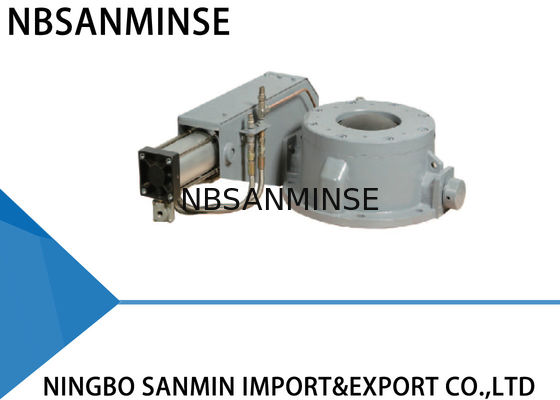

Profesyonel Giriş / Denge SMDF Dome Vana Çift Diskli Çek Valf

Profesyonel Giriş / Denge SMDF Kubbe Vanası, Çift Diskli Çek Valf

Üretim bilgileri

. Kubbe vanaları, konteyner veya boru hattında açma ve kapama performansı sayesinde dökme malzemelerin pnömatik taşıma sistemlerinde açma-kapama cihazı olarak tasarlanmıştır. Gevşek, kuru, yapışkan olmayan ve akışkan dökme malzemelerin pnömatik taşıma sistemlerinde kullanılır. Özellikle termik santrallerde kül bertarafı için iyi kullanılır.

. Kubbe vanaları, yarım küre şeklinde bir vana çekirdeği ve havalı bir conta pulu kullanılarak açılıp kapatılır. Açma-kapama işlemi basınçsız bir ortamda gerçekleştiği için çekirdek ve conta pulu arasında sürtünme yoktur.

. Farklı çalışma ortamlarına göre kubbe vana çekirdeği farklı malzemeler ve yüzey sertleştirmeleri kullanır. Bu, conta pulunun kararlı ve mükemmel bir sızdırmazlık elde etmesini sağlayabilir. Kauçuk conta pulu, özel bileşenler sayesinde yüksek sıcaklığa, aşınmaya, yaşlanmaya ve diğer olumsuz etkilere dayanabilir. Sonuç olarak, kauçuk conta pulu dayanıklıdır.

Kubbe vanasının uygulaması: gaz, sıvı, yarı-sıvı ve katı toz.

Çalışma Prensibi

. Kubbe vanası yarım küre şeklinde bir kubbedir. Açma-kapama işlemi sırasında, çekirdek ve conta pulu arasında 0.2~0.4 mm'lik bir mesafe korunur, bu da birbirlerine dokunmadan hareket etmelerini sağlar. Bu, çekirdek ve conta pulu arasında sürtünme olmadığı için en az aşınma hedefine ulaşmak üzere tasarlanmıştır. Pnömatik aktüatör çift etkili bir lineer silindirdir. Kubbe vanası kapandığında, conta pulu şişer ve ardından yarım küre şeklindeki çekirdeğe bastırır, bu da çok sağlam bir hermetik sızdırmazlık halkası oluşturur. Böylece boru hattındaki malzeme kusurları engellenir.

. Vanalar döngüler halinde çalışır: Kapat (conta pulu şişer) → kapat (conta pulu boşalır) → çekirdek döner → tam açık (conta pulu şişirme eyleminde değil) → çekirdek döner → kapat (conta pulu şişirme eyleminde değil) → kapat (conta pulu şişer)

Normal durum: Vana çekirdeği kapalı konumdadır, döner kolundaki ayar cıvatası hava limit anahtarı gövdesini aşağı bastırdığında ve conta puluna basınçlı hava dolduğunda. Conta puluna uygulanan basınç basınç göstergesinde gösterilir.

Açık durum: Lineer silindir hareket etmeye başlar, döner kolundaki ayar cıvatası hızlı egzoz valfi aracılığıyla havadan ayrıldığında. Ardından vana çekirdeği onunla birlikte döner. Çekirdek çalışma süresi boyunca, çekirdek ve conta pulu birbirine temas etmez.

Kapalı durum: Kapatma emri üzerine, silindir geri dönmeye başlar, çekirdek ters yönde tam kapalı konuma kadar döner ve döner kolundaki ayar cıvatası hava limit anahtarı gövdesini aşağı bastırır. Ardından hava beslemesi conta pulunu beslemek için açılır. (Tam kapanmadan hava şarjına kadar olan süre ayar cıvatası tarafından kontrol edilir.)

Teknik Parametreler

Maksimum çalışma basıncı: 1.0 MPA

Maksimum test basıncı: 1.5 MPA

Çalışma sıcaklığı: ≤ 250℃

Kaçak test basıncı: 1.1 MPA

Silindirin çalışma basıncı 0.4 MPA~0.6 MPA'dır. Ancak, conta pulunun şişirme basıncı 0.4 MPA~0.6 MPA'dır, bu da besleme basıncından—0.15MPA—daha yüksektir. Lütfen temiz, kuru ve yağsız basınçlı hava kullanın.

Kurulum

1. Kurulumdan önce lütfen bu kılavuzu dikkatlice okuyun ve vana modelini, DN'yi ve teknik parametreleri kontrol edin.

2. Basınçlı havayı boşalttıktan sonra kubbe vanasını açın.

3. Kubbe vanası sudan ve ıslak malzemelerden uzak tutulmalıdır.

4. Kurulum tamamlandıktan sonra flanşı kaynaklamayın, aksi takdirde conta pulu hasar görebilir.

5. İki boru hattının merkezi ve vana merkezi eş eksenli olmalıdır. Flanş yüzeyi pürüzsüz olmalı ve nispeten büyük bir eğim olmadan yatay tutulmalıdır, böylece vananın iyi takılıp çalışabildiğinden emin olunur. Ayrıca, cıvatalar simetrik olarak sıkılmalıdır.

6. Kubbe vanasının çalışma durumunu düzenli olarak kontrol edin. Anormal durumları doğru ve derhal çözün.

7. Vinçleme, kurulum, çalıştırma, hata ayıklama veya onarım işlemleri sırasında ilgili güvenlik işletim kurallarına uyun.

8. Her kubbe vanası dinamik test ve ilgili ayarlamaları tamamlamıştır.

Sorun Giderme Yöntemi

Ana Bileşenler ve malzemeler

S: Ücretsiz numune sunabilir misiniz?

C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055

S: İş kapsamınız nedir?

C: İş kapsamımıztam konteynerli ihracatçı otomasyon parçaları hizmeti ve satışıhava silindiri, hava kaynağı arıtma, solenoid valf,hava valfi,motorlu valf,Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağfitting, basınç göstergesi, vb.

S:Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz

,pirinç, alüminyum malzeme işleme.yüksekbasınçlıValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?

C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.

S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. gibi tedarik edebiliriz.

S:

Yüksek sıcaklık veya aşırı soğuk ortamlardaki pnömatik bileşenler için nelere dikkat edilmelidir? C: Evet, normalde ürünler bir yıl kalite garantilidir.

S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?

C:

G dişi silindirik ve kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla elde edilir ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant birlikte kullanılır. G-dişi, sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, kendi dişinin deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT, diş profili açısı 60 derece olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır.

S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm²?

C: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?

C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,

ortamsıcak, ağır titreşim vb. S:
